凌力爾特公司 (Linear Technology Corporation) 推出 300MHz 至 4GHz 下變頻混頻器 LTC5567，該器件具卓越的 26.9dBm IIP3 (輸入 3 階截取) 、294mW 的低功耗和 2.5GHz 的寬 IF 帶寬，以支持 4G 無線基站和種類繁多的大動態范圍接收器應用。LTC5567 的 300MHz 至 4GHz 寬工作頻率范圍使其以單器件就能提供多項功能，可在 700MHz 至 2.7GHz 的任何蜂窩頻帶內工作。該混頻器具有 1.9dB 的轉換增益和 11.8dB 的噪聲指數，從而可為多種接收器應用提供卓越的動態范圍。此外，LTC5567 的 IF 輸出具 5MHz 至 2500MHz 的寬頻率范圍，支持諸如有線電視下行鏈路發送器和數字預失真 (DPD) 接收器等寬帶應用。此外，LTC5567 的 RF 輸入設計用于承受強大的帶內隔離信號，并提供了同類最佳的 16.5dB 噪聲指數 (采用一個 +5dBm 隔離器)，從而可在存在干擾時確保增強的接收器靈敏度。

RF 平衡-不平衡轉換器集成在芯片上的 RF 和 LO 輸入端，使 LTC5567 能以 50Ω 的輸入阻抗在 1.4GHz 至 3GHz 范圍內以單端模式工作。所以，僅需要最少的外部組件，從而降低了系統成本并減小了解決方案尺寸。由于 LO 輸入的 50Ω 終端即使在器件斷電時依然存在，因此接通和關斷器件不會引入可能導致具 VCO 環路的 PLL (鎖相環) 發生解鎖的負載擾動。LO 輸入含有內置的緩沖器放大器，僅需要 0dBm 驅動電平，并提供卓越的反向 RF 隔離。因此，LTC5567 可以直接由一個外部 VCO 電路驅動，從而無需外部緩沖器。所有這些特點相結合，可實現一個具成本效益、節省空間和易于設計的解決方案。

LTC5567 憑借其 4mm x 4mm QFN 封裝，提供占板面積高度緊湊的解決方案。此外，LTC5567 規定在 -40°C 至 105°C 的外殼溫度范圍內工作，以在嚴酷環境中確保可靠性。憑借其單一 3.3V 電源、89mA 電流消耗，LTC5567 所消耗的功率是同類器件中最低的。此外，該混頻器可通過一個使能控制引腳就可方便地停機。當禁止時，該 IC 消耗 100uA 的最大漏電流。LTC5567 的千片批購價為每片 6.50 美元，已開始提供樣品和批量供貨。如需更多信息，請登錄 www.linear.com.cn/product/LTC5567。

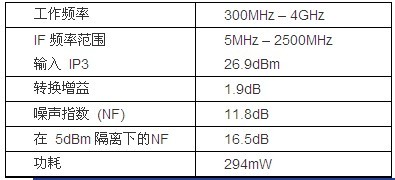

性能概要：LTC5567

照片說明：高性能、低功率、寬帶 RF 混頻器
