Linear 推出一款有源雙平衡上變頻混頻器 LTC5576，該器件具有很寬的 RF 頻率范圍，從 3GHz 直到 8GHz。LTC5576 憑借卓越的 25dBm OIP3 線性度和在 8GHz 時僅為 2dB 的出色轉換損耗提高了微波發送器及上變頻性能，與其他無源混頻器相比，LTC5576 可提供卓越的輸出信號質量，無源混頻器一般的損耗為 8dB。此外，LO 輸入端集成的緩沖器僅需要 0dBm 驅動電平，因此實際上不再需要外部放大器電路。LTC5576 集成了獨特的 RF 平衡-不平衡變壓器設計，以擴大輸出頻率帶寬，同時在 3GHz 至 8GHz 范圍內實現單端工作。其 IF 輸入還具備很大的帶寬，而且在 30MHz 至超過 3GHz 范圍內是連續 50Ω 差分匹配的。憑借合適的外部平衡-不平衡變壓器，該上限范圍可以擴展至超過 6GHz。
LTC5576 采用有源雙平衡混頻器內核，具有出色的端口至端口隔離度。例如，在 5.8GHz 頻率和 0dBm LO 輸入時，RF 輸出端的 LO 泄漏為極低的 -35dBm。這種低泄漏水平有助于最大限度減少外部濾波需求，因此更容易滿足監管法規對帶外輻射的要求。甚至在 8GHz 時，其 LO 泄漏為 -27dBm，也非常出色。
LTC5576 的頻率擴展能力滿足了多種應用的要求，例如短程微波回傳、5.8GHz 蜂窩基站和無線直放站。此外，其動態范圍滿足無線測試設備、雷達接收器和衛星通信對性能的要求。
LTC5576 比其他集成式微波混頻器都堅固，在所有引腳上 ESD 額定值均為更高的2500V 人體模型 (HBM)。LTC5576 采用 16 引線、4mm x 4mm QFN 封裝，可構成需要最少外部組件的設計，產生占板面積非常緊湊的解決方案。該器件規定在 –40°C 至 105°C 的外殼溫度范圍內工作，支持擴展的環境工作溫度范圍。該混頻器為采用單一 5V 電源工作而優化，標稱電源電流為 99mA。通過用 3.3V 電源供電，其功耗可以降低，而性能則略有下降。此外，LTC5576 有一個使能引腳以禁止該 IC，當停用時，該 IC 消耗的典型備用電流僅為 1.3mA。這個使能引腳可用來在不到 0.6µs 的時間內快速接通或斷開該器件，因此支持時分雙工 (TDD) 或突發模式型無線電設備。LTC5576 的千片批購價為每片 7.89 美元，已開始提供樣品和批量供貨。

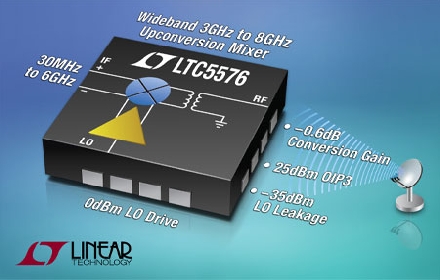

照片說明：LTC5576 寬帶 3GHz 至 8GHz 上變頻混頻器
性能概要：LTC5576
·RF 工作頻率 3GHz 至 8GHz
·IF 頻率范圍 30MHz 至 6GHz
·輸出 IP3 25dBm
·變頻增益 -0.6dB
·噪聲層 -154dBm/Hz
·LO 輸入電平 0dBm |
