Linear推出可達 42V 輸入、高效率、四輸出同步單片降壓型開關穩壓器 LT8602。該器件的 4 通道設計整合了高壓 2.5A 和 1.5A 兩個通道以及兩個較低電壓的 1.8A 通道，以提供 4 路獨立輸出，從而可提供低至 0.8V 的電壓。其同步整流拓撲提供高達 93% 的效率，同時突發模式 (Burst Mode®) 工作在無負載備用情況下保持靜態電流低于 30µA (所有通道)，從而使該器件非常適合始終保持接通的系統。就噪聲敏感型應用而言，LT8602 運用其脈沖跳躍模式工作以最大限度降低開關噪聲，并滿足 CISPR25 Class 5 EMI 要求。開關頻率可設定在 250kHz 至 2.2MHz 范圍，并可在這個范圍內同步。
LT8602 的 6ns 最短接通時間允許從 16VIN 至 0.8VOUT 進行降壓轉換并以 2MHz 切換，因此能夠使設計師避開諸如 AM 無線電等關鍵噪聲敏感頻段，同時獲得占板面積非常緊湊的解決方案。該器件的 3V 至 42V 輸入電壓范圍使其非常適合汽車應用，因為這類應用必須在冷車發動和車輛啟-停場合以及最小輸入電壓低至 3V 和拋載瞬變超過 40V 的情況下進行調節。LT8602 的每個通道在所有條件下都保持僅為 200mV (在 1A) 的最低壓差電壓，從而使該器件能夠在諸如汽車冷車發動等情況下表現出色。每個通道的可編程上電復位功能和電源良好指示器確保系統的總體可靠性。LT8602 的 40 引線耐熱性能增強型 6mm x 6mm QFN 封裝和高開關頻率允許使用很小的外部電感器和電容器，從而可提供占板面積緊湊的高熱效率解決方案。
LT8602 采用 4 個內部上管和下管高效率電源開關，在單個芯片內集成了必要的升壓二極管、振蕩器、控制和邏輯電路。通道 1 和 3 相對于通道 2 和 4 以 180° 反相切換，降低輸出紋波。每個通道都有單獨的輸入，提高了設計的靈活性，但大多數應用會直接采用兩個高壓通道來運行兩個低壓通道，以提供非常簡單的高頻四輸出設計。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mVP-P。獨特的設計方法和最新高速工藝在很寬的輸入電壓范圍內實現了高效率，而且 LT8602 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤、以及短路和過熱保護。
LT8602 采用耐熱性能增強型 40 引線 6mm x 6mm QFN 封裝。有三種溫度級版本可用，擴展 E 級和工業 I 級版本在 –40°C 至 125°C (結溫) 范圍內工作。千片批購價為每片 5.35 美元。所有版本都有現貨供應。

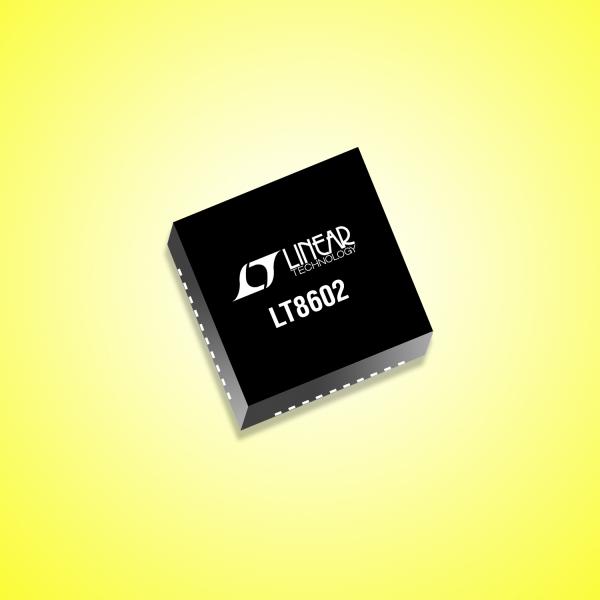

照片說明：42V、四輸出 2.2MHz 同步降壓型 DC/DC 轉換器
性能概要：LT8602
·靈活的電源系統在寬輸入范圍內提供四路輸出
·兩個高壓同步降壓型穩壓器：
o 3V 至 42V 輸入電壓范圍
o 輸出電流高達 2.5A 和 1.5A
o 效率高達 93%
·兩個低壓同步降壓型穩壓器：
o 2.6V 至 5.5V 輸入電壓范圍
o 輸出電流高達 1.8A，效率高達 94%
·可利用電阻器編程和同步：250kHz 至 2.2MHz 開關頻率
·低紋波突發模式工作：
o 12VIN 時 IQ 為 30μA
o 輸出紋波 < 15mV
·可編程上電復位
·電源良好指示器
·兩相時鐘降低了輸入電流紋波
·采用耐熱性能增強型 40 引線 6mm x 6mm QFN 封裝 |
