全球知名半導體制造商ROHM面向需要大功率（高電壓×大電流）的通信基站和工業設備領域，開發出耐壓高達80V的MOSFET內置型DC/DC轉換器 “BD9G341AEFJ”。

BD9G341AEFJ”采用功率系統工藝0.6µm的高耐壓BiCDMOS，作為非絕緣型DC/DC轉換器，實現了80V的業界最高耐壓水平，在ROHM的DC/DC轉換器產品陣容中，也是耐壓最高的產品。利用ROHM擅長的模擬設計技術優勢，在80V級的DC/DC轉換器中，還實現了業界最高的轉換效率。與一般產品相比，本產品即使輸出引腳發生意外短路（接觸），也可通過保護電路抑制發熱從而防止產品受損，因此還非常有助于提高應用產品的可靠性。不僅如此，這些優勢僅通過簡單的小型8引腳封裝即完全實現，可減少安裝面積和周邊零部件數量。

本產品于2015年10月開始以月產6萬個的規模投入量產（600日元/個：不含稅）。前期工序的生產基地為ROHM濱松株式會社（濱松市），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。

今后，ROHM將充分發揮所擅長的模擬設計技術優勢，繼續開發高耐壓、高效率、高可靠性的電源IC。

＜背景＞

近年來，節能意識幾乎在所有的領域持續高漲。即使是在大功率工業設備類產品中，可支持大功率的功率元器件和電源IC節能型半導體的應用越來越廣泛。而當用于大功率產品時，為確保受到因雷電等導致的突發性浪涌電壓時產品也不損壞，要求產品的耐壓水平高于輸入電壓。

ROHM利用所擅長的最尖端的功率系統工藝和垂直統合型一條龍生產線，不僅可確保產品的特性，而且還面向非常重視可連續工作的可靠性和長期穩定供應的工業設備市場，開發出眾多新產品。

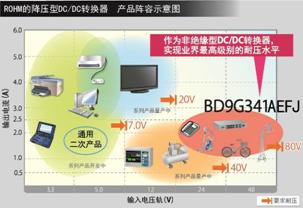

此次，ROHM面向因智能手機的流量增加而需求日益擴大的通信基站和高性能化發展迅速的工廠FA設備、電機應用領域，開發出業界最高級別耐壓的80V級DC/DC轉換器。

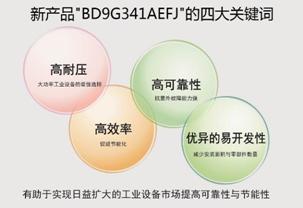

＜特點詳情＞

1.實現業界最高級別80V高耐壓

采用業界最尖端的功率系統工藝0.6µm的高耐壓BiCDMOS，在非絕緣型產品中實現業界最高級別80V高耐壓的MOSFET內置型DC/DC轉換器。另外，可支持高達76V的輸入電壓，對于通信基站和FA設備的主要電壓范圍   48V下的突發浪涌電壓擁有很大余量，可實現應用的高可靠性。

2.在80V級DC/DC轉換器中，實現業界最高效率

利用ROHM擅長的模擬設計技術優勢，在80V級的DC/DC轉換器中實現了業界最高的功率轉換效率。與一般產品相比，功率效率最大可提高19%、穩定運行時也可提高1.5%（按振蕩頻率300kHz、電源電壓48V、輸出電壓5V設定時）的電力效率，有助于實現工業設備的節能化。

3.防止損壞的輸出引腳保護，可靠性更高

按一般產品的保護功能，當輸出引腳發生短路（接觸）時，因無法抑制產生的熱量而使IC過熱，最終使IC損壞。

本產品具備獨有的保護功能，即使輸出引腳發生意外短路，也可抑制發熱，防止產品受損。因此，非常有助于提高應用產品的可靠性。

4.簡單的小型封裝，減少安裝面積和周邊零部件數量

利用ROHM多年積累的模擬設計技術，僅通過小型8引腳封裝（寬4.9mm×長6.0mm×高1.0mm）即實現了80V級的耐高壓DC/DC轉換器。同時，將一般產品本來需要的17個周邊零部件削減到12個，有助于減少設計工時。

＜應用例＞

・需要48V級電源輸入的通信基站、辦公電話、路由器等

・浪涌電壓較大的電機應用（電動自行車、吸塵器等）

＜產品規格其他數據＞


＜術語解說＞

・DC/DC轉換器

  電源IC的一種，將直流（DC）電壓轉換為直流電壓。一般存在降壓型（使電壓下降）、升壓型（使電壓上升）。

・絕緣型、非絕緣型

  絕緣型為采取了防觸電措施的產品。非絕緣型設置于絕緣型的后段，在小型化、高效率化方面優勢顯著。

・浪涌電壓

  如雷電和電機啟動時，IC外部產生的突發大電壓。
