Linear推出具內部 2A、28V 開關的電流模式、2MHz 升壓型 DC/DC 轉換器LT8335。該器件在 3V 至 25V 的輸入電壓范圍內運行，適用于采用單節鋰離子電池、汽車輸入等多種輸入電源的應用。LT8335 可配置為升壓、SEPIC 或負輸出轉換器。該器件以 2MHz 固定開關頻率運行，從而使設計師能夠最大限度地減小外部組件尺寸，避開 AM 收音機等關鍵頻段。突發模式 (Burst Mode®) 運行使靜態電流降至僅為6µA，同時保持輸出紋波低于15mVP-P。3mm x 2mm DFN 封裝和纖巧外部組件相結合可確保非常緊湊的占板面積，同時可把解決方案成本盡量降低。
LT8335 的 170mΩ開關具備超過 90% 的效率，同時可編程欠壓閉鎖 (UVLO) 可優化系統性能。無論輸出是正還是負，都可用單個反饋電阻器設定輸出電壓，從而最大限度減小外部組件。其他特點包括內部補償、軟啟動、頻率折返和過熱停機保護。
LT8335EDDB 采用 3mm x 2mm DFN-8 封裝。工業溫度 (–40°C 至 125°C) 版本 LT8335IDDB 也已供貨。千片批購價為每片 2.55 美元。兩種版本都有現貨供應。

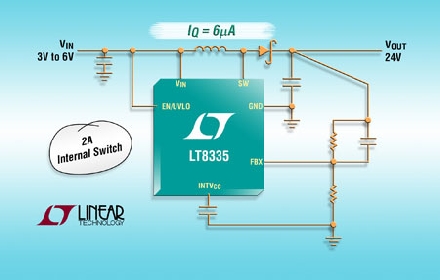

照片說明：2A、28V 升壓/SEPIC/負輸出 DC/DC 轉換器
性能概要：LT8335
· 3V 至 25V 輸入電壓范圍
· 超低靜態電流和低紋波突發模式工作：IQ = 6µA
· 2A、28V 電源開關
· 用單個反饋引腳設定正或負輸出電壓
· 2MHz 固定開關頻率
· 可編程欠壓閉鎖 (UVLO)
· 內部補償和軟啟動
· 扁平 (0.75mm) 8 引線 (3mm x 2mm) DFN 封裝 |
