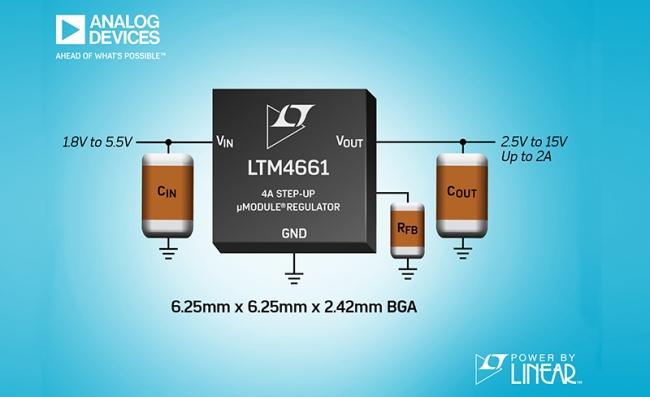

2018 年4月10日Analog Devices (ADI) 宣布推出 Power by Linear™ LTM4661，該器件是一款采用 6.25mm x 6.25mm x 2.42mm BGA 封裝的低功率升壓型 µModule® 穩壓器。只需少量的電容器和一個電阻器即可完成設計，而且解決方案的占板面積小于 1cm² (單面 PCB) 或 0.5cm² (雙面 PCB)。LTM4661 內置了一個開關 DC/DC 控制器、MOSFET、電感器和支持組件。LTM4661 在 1.8V 至 5.5V 的輸入電源范圍內工作，而且在啟動之后可在低至 0.7V 的電壓條件下繼續運行。輸出電壓可利用單個電阻器設定在 2.5V 至 15V 的范圍內。該器件采用小巧扁薄的封裝并具有寬輸入和輸出電壓范圍，因而成為眾多應用的理想選擇，包括光學模塊、電池供電型設備、基于電池的備份系統、用于功率放大器或激光二極管的偏置電壓以及小型 DC 電機。
LTM4661 能夠在 3.3VIN 至 5VOUT 轉換情況下連續地提供 4A 電流，以及在 3.3VIN 至 12VOUT 情況下連續地提供 0.7A。LTM4661 采用同步整流，可提供高達 92% 的轉換效率 (3.3VIN 至 5VOUT)。開關頻率為 1MHz，而且也可同步至一個頻率范圍為 500kHz 至 1.5MHz 的外部時鐘。LTM4661 的 1MHz 開關頻率和兩相單輸出架構可針對電壓和負載變化實現快速瞬態響應，并顯著地降低輸出紋波電壓。LTM4661 具有三種操作模式：突發模式 (Burst Mode®)、強制連續模式和外部同步模式。突發模式操作中的靜態電流僅為 25µA，因而可延長電池運行時間。對于要求工作噪聲盡可能低的應用，強制連續模式或外部同步模式可最大限度抑制可能的開關噪聲干擾。
LTM4661 擁有停機期間的輸出斷接和啟動時的浪涌電流限制功能。故障保護功能包括短路、過壓和過熱保護。
LTM4661 在 -40°C 至 125°C 溫度范圍內工作。
特性概要：LTM4661
- 占板面積 <1cm² (單面 PCB) 或 0.5cm² (雙面 PCB) 的完整解決方案
- 輸入電壓范圍：1.8V 至 5.5V，在啟動之后低至 0.7V
- 輸出電壓范圍：2.5V 至 15V
- 高達 4A DC 輸出電流
- 在整個負載、電壓和溫度范圍內具有 ±3% 的最大總 DC 輸出電壓調節誤差
- 停機期間輸出斷接
- 浪涌電流限制
- 外部頻率同步
- 可選的突發模式操作
- 輸出過壓和過熱保護
- 超薄型 6.25mm x 6.25mm x 2.42mm BGA 封裝
|
