• 在單電源供電時，耳機輸出必須保持該動態范圍，而該電源電壓通常從DC-DC轉換器獲取，并與高速數字電路共用。
• 根據這些電路的信號幅值與負載阻抗，從電源吸取的電流峰值可達90mA。
• 關斷電源或耳機驅動器時，應當聽不見咔嗒聲與瞬態雜音。

電源噪聲

雜音抑制

雜音抑制是衡量IC能力的另一指標，也就是將IC靜音或上電(或斷電)時出現的突發性噪音或瞬態噪音減小到最小的能力。很難在輸出驅動器中獲得這樣的性能，這是因?yàn)閷?duì)輸出驅動器來說，沒有下游電路可以被靜音，從而屏蔽出現的異常信號。若插入了耳機，那么無論用什么驅動都不可避免的造成音頻系統的瞬變性能。

耳機驅動器通常采用單電源供電，其輸出通過大隔直流電容交流耦合至插孔，如圖1所示。這樣的安排可以防止耳機兩端出現直流電壓。正常工作過程中，由于電容的耳機側是地電勢，而放大器輸出直流偏置約為電源電壓的一半，因此隔直電容兩端有直流電壓。電源首次上電時，必須將電容充電至直流工作電壓，但是充電電流還是必然流經負載(耳機音頻線圈)。那么用什么方法才能防止該電流產生雜音信號呢?

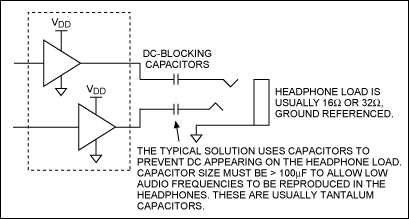

圖1. 該電路是用于單電源產品中耳機驅動器的典型配置，其中包括串聯電容，與耳機阻抗一起構成了高通濾波器(為了阻斷來自耳機的DC所必需的)。

有些設計使用放大器輸出周邊的JFET與分立元件抑制充電電流，有些電路則提供RC時間常數減緩導通時的瞬變，該方法通過降低干擾頻率的含量，減少干擾因素。有的產品采用了背對背指數斜坡(S形)進一步抑制上電引起的雜音。與RC指數方法不同的是，這種抑制方式不會引起dv/dt的突變。

由于輸出電容需要對GND放電，因此斷電時的瞬變更難解決。放大器怎么才能在沒有電源的情況下控制輸出電容的放電?

一種不同的方法

理想的方法是完全省去輸出電容，從而消除流經耳機音頻線圈的充電或放電的影響。例如通過為耳機驅動提供直流耦合、0V輸出偏置，并用雙極性電源為放大器供電，就可以省去這些電容。但是絕大多數電池供電設計都受單端電源的限制，這種情況下有如下選擇。

一種選擇是使用第三個放大器將耳機返回端偏置在電源電壓的中間位置，這樣就產生了“偽0V”輸出偏置。由于主立體聲放大器的偏置也是滿擺幅的一半，于是可以省去直流耦合電容。因此，第三個放大器必須具備從兩個主放大器吸取并提供電流的能力，并足以處理任何耳機插頭(插孔管套需要與機殼隔離)插入時的ESD放電。

另一種選擇是利用提供的正電源產生專用的負電源，或使用傳統的產生負電源的耳機放大器(圖2)。對于后者來說，ESD與接地都不成問題，并且額外的電壓幅度使輸出電壓峰-峰值幾乎翻倍—采用+3V或小于+3V電源供電時，這是很有用的。

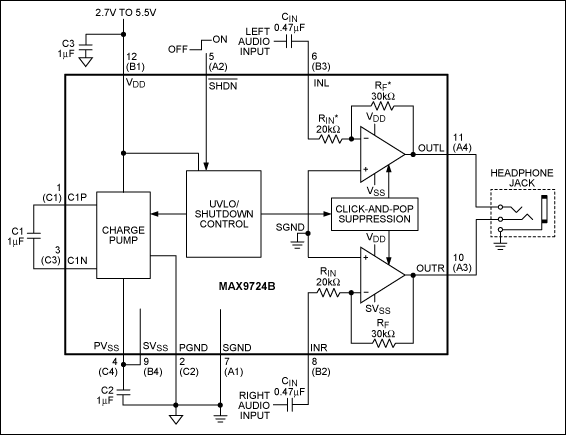

圖2. 為了實現放大器的雙電源供電，板上電荷泵將正電源電壓反相。不再需要串聯電容，電荷泵所需的微型陶瓷電容極大地減小了PCB的面積。

MAX9724/MAX9728耳機放大器通過正電源引腳產生內部負電源。由于放大器的直流輸出偏置為0V，因此不需要輸出隔直流電容。內部鎖定電路防止由于電源電壓過低或上電、斷電過程引起的偽操作，因此沒有雜音。由于放大器輸出電壓擺幅幾乎是單電源電壓的兩倍，因此還可以獲得其它優點，包括更大的信號擺幅以及更大的輸出功率。

進一步的障礙
