特色說明
➢ 輸入工作電壓範圍4.8V~5.5V
➢ 高精準截止電壓：4.2V±1%
➢ 可調式充電電流最高可達3.5A
➢ 精準充電電流：±8%
➢ 固定工作頻率720kHz
➢ 充電指示燈顯示
➢ 自動再充電功能
➢ 多種保護功能：輸入欠壓保護、輸入過壓保護、芯片過溫保護、電池短路保護、電池溫度監控
➢ 封裝SOP-8L 帶散熱片
➢ 可應用在手持式裝置、鋰電池充電應用、播放器、平板電腦、數碼相機

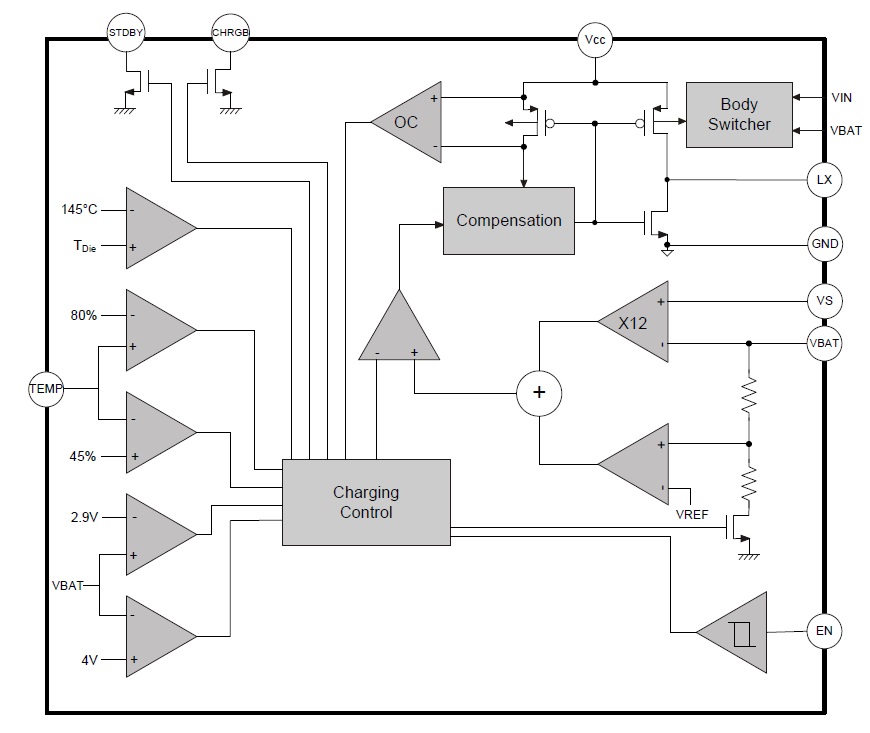

IC內部方塊圖

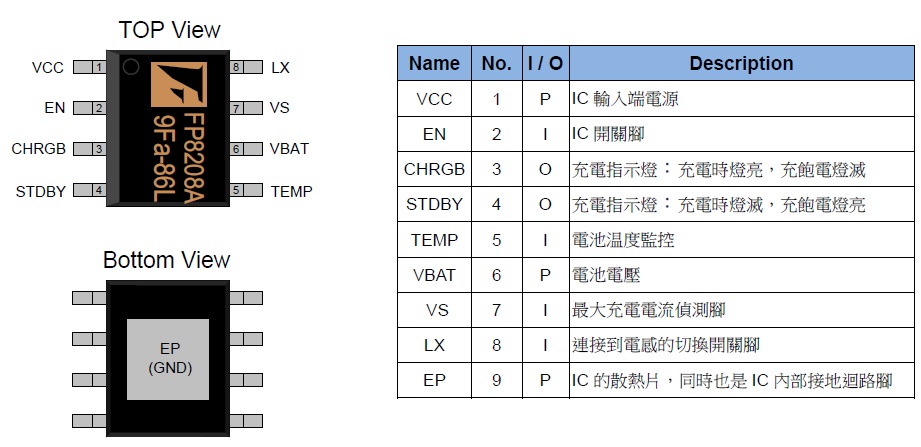

封裝腳位：

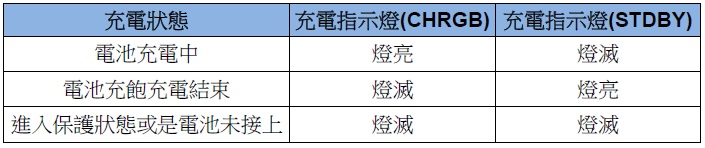

充電狀態指示燈：

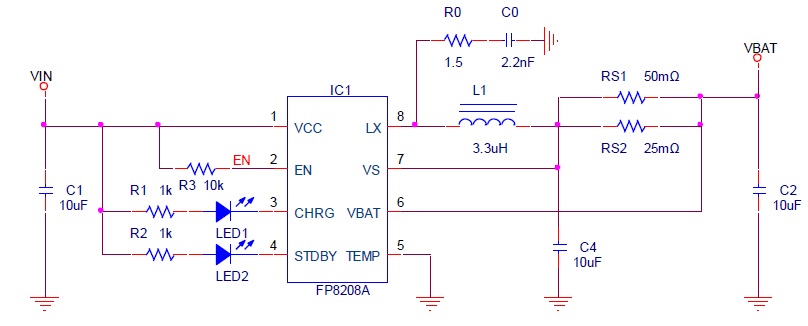

應用電路圖：

應用元件介紹
➢ C1、C2：輸入與輸出穩壓電容，請選用X5R 材質的，防止輸入插拔突波過高。
➢ C4：接在VS 腳對地，用來穩定充電電流。
➢ R1、R2：可用來調整IC 充電指示燈電流大小。
➢ R3：EN 腳接到VIN，拉高電位用。
➢ L1：電感有儲能與濾波功用。選用電感需注意電感是否適合高頻操作，及電感額定飽和電流值。
➢ LED1：IC 充電指示燈，充電時燈亮，充飽電時後燈滅。
➢ LED2：IC 充電指示燈，充電時燈滅，充飽電時後燈亮。
➢ R0、C0: 可吸收在切換時產生的突波電壓，可改善EMI，建議值 R0=1.5Ω、C0=2.2nF，這兩
元件盡可能靠近LX，以達最佳效果。
➢ RS1、RS2：可調整充電最大電流，最大可達3.5A。

應用功能說明
a. 充電模式介紹

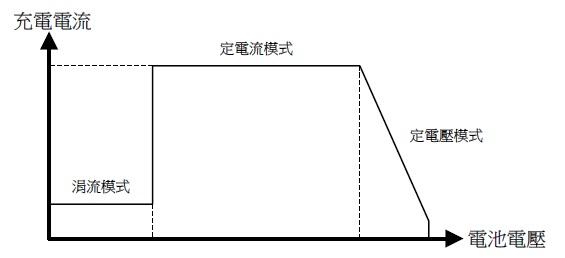

FP8208A 充電時分成了涓流模式、定電流模式與定電壓模式，另外當VCC 腳電壓低於4.6V 時，
IC 會自動降低充電電流，避免輸入端(adaptor)功率輸出不夠而導致停止充電，充電過程如下圖
所示：

b. 最大充電電流設定
最大充電電流可利用VS pin 與VBAT pin 中間的RS 電阻做設定，電流最大3.5A，設定公式如下：

c. 充電指示燈
IC 進入正常充電時CHRGB 燈號會恆亮，充電截止時CHRGB 燈號會熄滅，當電池充飽後又放電至Recharge 電壓4V (約95%的截止電壓)，而此時輸入電源還在的話，CHRGB 燈號會再度亮起來，IC 會開始充電直到充電截止，STDBY 燈則相反。
d. 熱調節保護
當IC 內部晶片溫度達到125°C 時，IC 熱保護啟動後會降低充電電流至設定值的1/3，要恢復正常設定值的充電電流必須回溫至100°C 以下，當晶片溫度繼續昇高達到150°C 時，IC 進入Shutdown模式關閉指示燈，一樣需回溫至100°C 才會重新開始充電。

e. 電池溫度監控

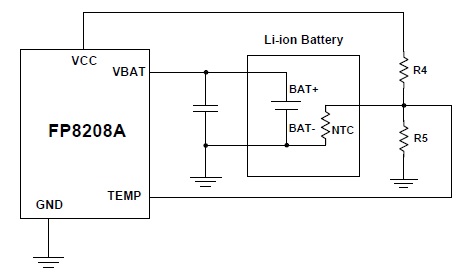

將TEMP腳接到電池的NTC(負溫度係數熱敏電阻)傳感器的輸出端，若TEMP 腳的電壓小於VDD的45%或者大於VDD 的80%，代表著電池溫度過低或過高，充電將會停止，直接將TEMP腳接地將會把電池溫度監控功能取消。

f. 輸入過壓保護
FP8208A 設有內建過壓保護功能，當輸入adaptor 電壓超過6V 時，IC 將會關機以防止受到損傷，當過壓保護發生時需等輸入電壓掉到過壓保護點的遲滯電壓以下(約0.2V)才會恢復正常充電。

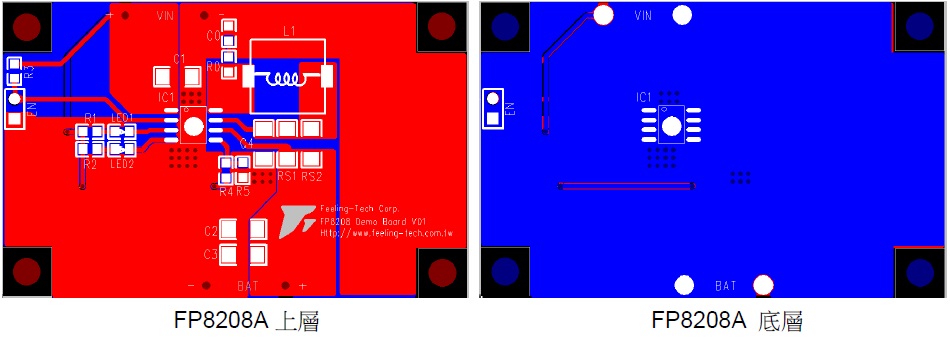

g. 佈局說明

注意事項:
➢ 大電流路徑需鋪銅，避免走細線，大電流路徑為VIN進來到VCC PIN，再從LX PIN到電感經過RS電阻到電池端。
➢ LX PIN到電感之間會產生切換訊號，這些元件之間的距離要盡量靠近並且以鋪銅方式連接，減少寄生電感產生震盪，可改善EMI。

➢ C0、R0為吸收SW切換突波的元件，盡可能接近LX PIN與GND。
➢ 輸入電容C1、C2盡量靠近IC的地，減少電流迴路路徑，降低在切換使產生的接地反彈雜訊。
➢ C4電容盡量靠近VS PIN。
➢ 取樣電阻RS1/RS2盡量靠近VS PIN與VBAT PIN。
➢ IC的散熱片EP連接到GND，所以盡可能加大GND面積，加強散熱效果。

h. EMI 測試

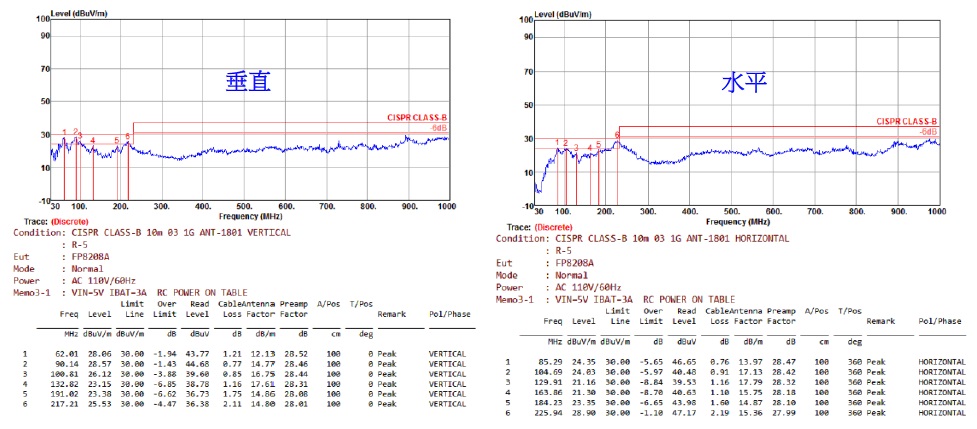

測試條件：LX 對地加RC，R0=1.5Ω，C0=2.2nF，輸入5V，輸出單節鋰電，充電電流3.5A。
