首先是我們最常用的貼片的陶瓷電容的偏壓問題.

通常貼片電容的容值與他所加的電壓是成反比的，而且電壓越大容值衰減的越劇烈。也就是說假如同樣一個10uf/16v的耐壓規格，工作于3.6V時可能接近10uf，工作于8.4V時，可能只有2uf。大家不要懷疑，確實是有這樣大的變化。

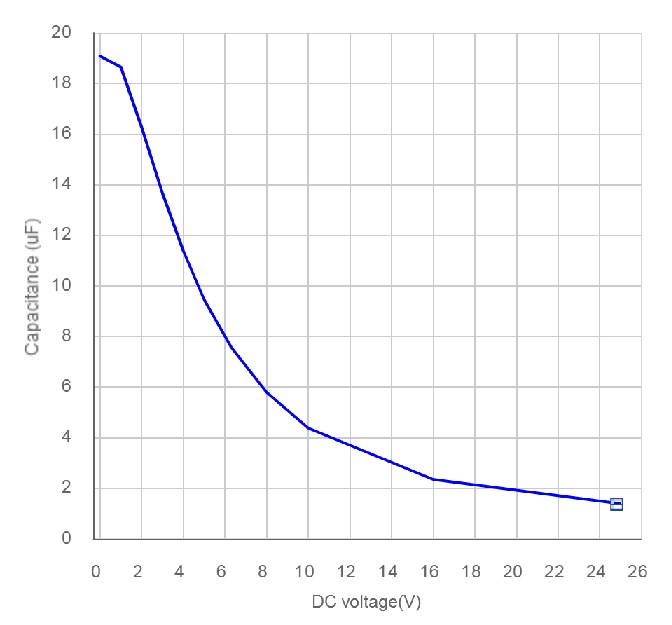

 圖1  16V 0805 X5R 10uf

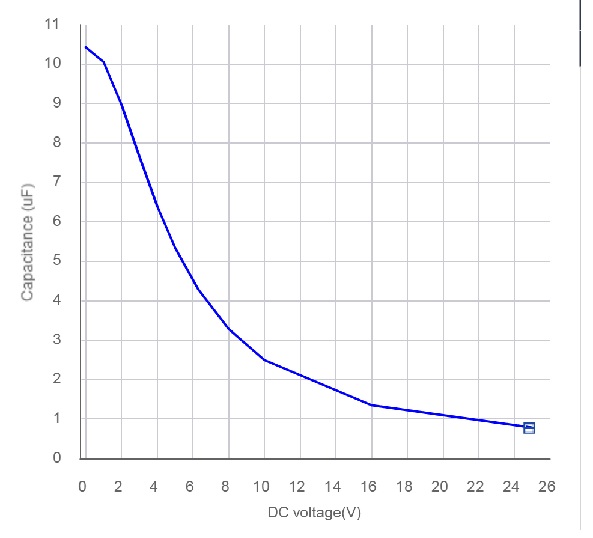

圖2 25V 0805 x5r  10uf

圖1是三星16V 0805 X5R 10uf電容的規格書上的曲線。可以看到到10V以上電容幾乎很小了。這個是由于陶瓷電容原材料的電子特性決定的。大家如果想進一步了解原理，可以發郵件詢問。

這個特性實際上和電容的耐壓規格沒有什么關系，比如圖2是25V規格的，但10V時的有效電容值是一樣的。這個特性要改善只有增大電容的體積和厚度，也就是說0603的會更差，1206的會好一些.如果是同樣的封裝則，越厚的越好。

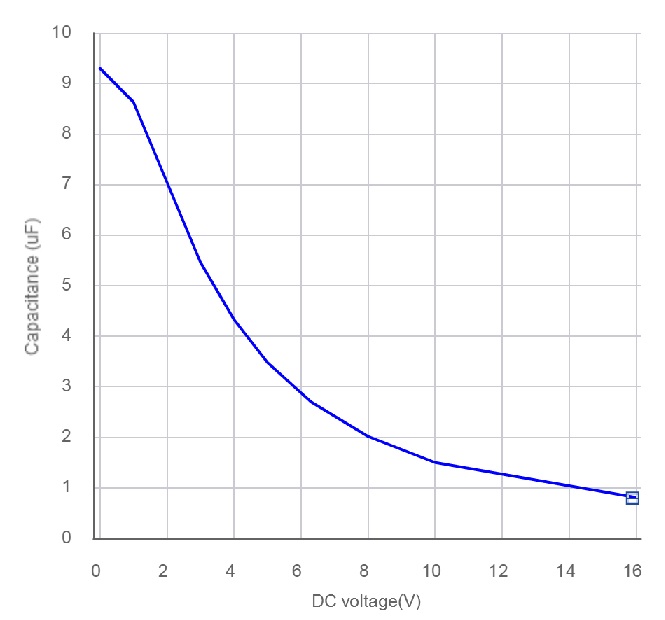

 圖3  16V 0603 X5R 10uf

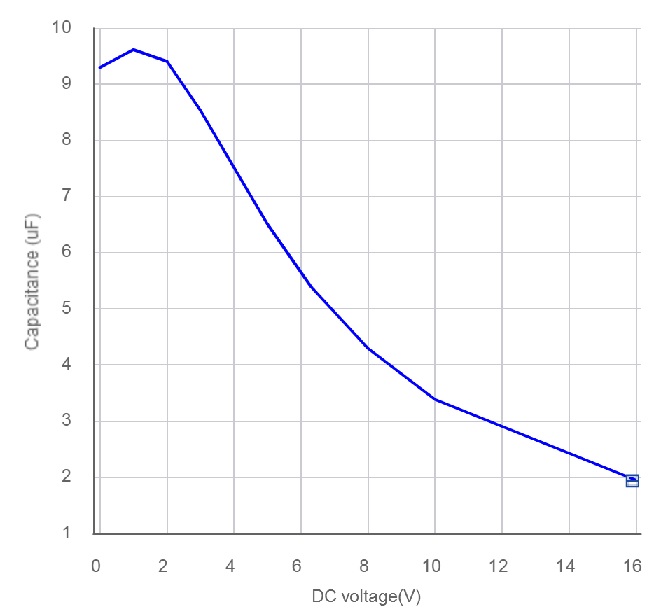

 圖4  16V 1206 X5R 10uf

下面的重點：

我們以前的音頻功放也都是升壓，但是音頻功放肯定都會在升壓后加一個電解電容，電解電容雖然ESR大，但是容量卻十分穩定，沒有以上的的隨著電壓變化的問題。

而且電解電容的容值都比較大。所以，以前我們沒有提及以上的問題。但是充電或者是一些負載穩定的電源，客戶是希望減小布板高度和面積。比如充電，電流是

恒定的不像功放，負載變化非常劇烈，所以電解電容是不必要的。但是升壓是一個反饋系統，需要輸出電容保持個最小值，小于這個值系統就會不穩定發生自己震蕩。

我們CS5080升壓輸出穩定的最小值是2.2uh時不小于8uf。我們現在給出的應用條件是16v 0805 22uf X5R，注意厚度是1.25的電容兩個并聯。從圖5可以看出在8.4V時

兩個并聯可以保證12uf的等效容量。

所以在應用的過程中對電源不是很懂的客戶要去強調我們升壓輸出電容的規格，就是我們demo里的C1，C2，要要求他們選用0805 22uf 厚度盡量1.25的。

當然，后面也會做實驗，看看我們實際中電容到什么程度系統就會出問題，畢竟以上的8uf只是一個理論值。當然這個值和電感和PCB的畫法也有一定關系。

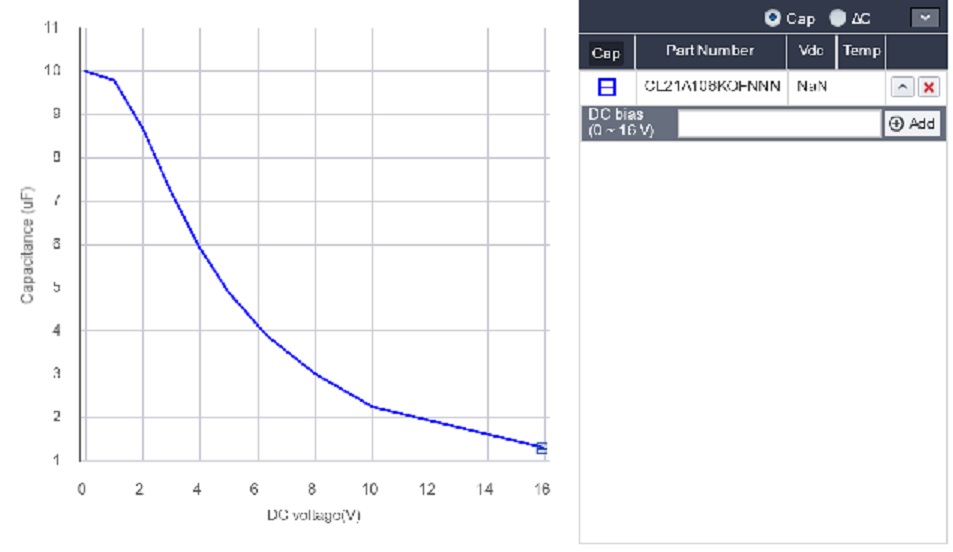

                                     圖5  16V 0805 22uf 1.25T

輸入電容本身輸入電容對于芯片本身并沒有特殊的要求。但對于充電IC還是要特別留意。

因為在很多應用中，比如音箱，電源也就是電池以及喇叭都是內部固定死的，是不會有人來插拔的。

但是對于充電，大多數的應用都是帶電的所謂熱插拔。也就是適配器是插著交流電的，然后直接把充電線插到micro usb上。

由于適配器是5V帶電狀態，而充電芯片端基本處于0狀態，插入的一瞬間，充電芯片端PCB上的所有電容開始充電，這個充電電流是不受任何芯片控制的，完全取決于RC參數。

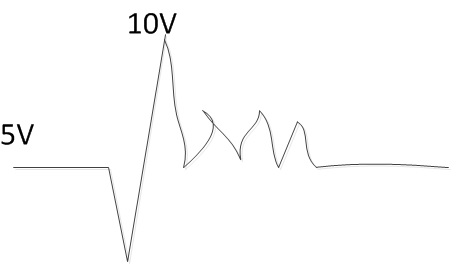

但是一般的充電線都比較長，都存在比較大的寄生電感，當比較大的瞬態電流流過時，就會產生過沖和振鈴。如圖所示，這個過沖可能充到10V。

對應于CS5080，芯片本身有過壓保護，輸入超過6.5V，芯片就會關斷，同時我們芯片在關斷的時候，10V電壓下也是安全的。

但是在應用的時候，還是要在PCB上做一些保護，防止意外發生。其實這個過沖和大家熟悉的升壓功放LX端的過沖原理是一樣的。

也可以采用R和C串聯的方法很好的解決，只是參數不同。

目前主推的方案是在輸入端加一個16V 100uF的電解電容，對于PCB高度和面積要求不是很敏感的客戶，這是更好的方案。

因為本身電解電容的寄生電阻就比較大，一般在0.5歐到2歐之間，等效的話就是0.5歐和100uf串聯，可以很好的吸收這個過沖，同時100uf的電容還可以穩定電源。

如果PCB不能放下電解電容，那我們就需要一個額外的RC吸收電路，參數是2歐和10uf，最好選用0805，但0603也是可以接受的。同時，要再并聯一個22uf的電容，這個才是真正的電源端穩壓濾波電容。這個電容最好是0805封裝。
