| CS83785單節鋰電池3.7V供電內置升壓2×10W雙聲道D類音頻功放IC針對FM收音應用參考設計 |
|
|
| 文章來源：永阜康科技 更新時間：2020/2/27 13:59:00 |
在線咨詢： |
| |

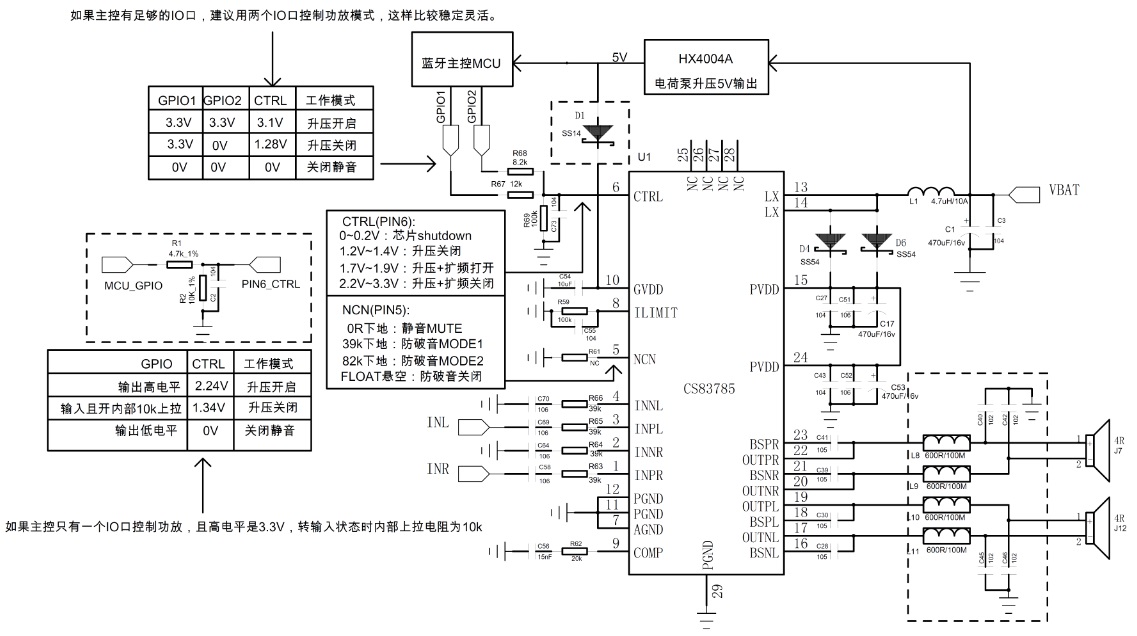

1.針對FM收音模式，CS83785可以考慮把升壓關閉，Pin6(CTRL)管腳設置電壓為：1.2V～1.4V。
2.此時CS83785 Pin10（GVDD）必須通過二極管SS14提供4V以上相對穩定的電壓，可以接到給主控供電的5V上，并且對地濾波電容用10uF。
3.功放輸出到喇叭端串接磁珠以及下地電容組成的濾波電路。
詳細的產品資料及銷售聯絡信息請參看：http://www.lbxn.com.cn/products_3851.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
您可能對以下產品感興趣 |
 |
|
 |
| 產品型號 |
功能介紹 |
兼容型號 |
封裝形式 |
工作電壓 |
備注 |
| CS83711 |
PO at 10% THD+N, VIN = 7V ,2X16.5W(BOOST升壓值為11V) |
CS83785 |
EQA-28 |
6.0V-9.0V |
兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 雙節鋰電池串聯供電,恒定2 x 16.5W輸出功率R類立體聲音頻功率放大器 |
| CS83785 |
PO at 10% THD+N, VIN = 3.7V ,2X10W(BOOST升壓值為8.5V) |
CS83711 |
EQA-28 |
3.0V-5.5V |
兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 單節鋰電池供電,恒定2 x 10W輸出功率R類立體聲音頻功率放大器 |
|
| |
|
| |
|
|
