國內領先的信號鏈芯片及其解決方案提供商蘇州納芯微電子股份有限公司(以下簡稱“納芯微”)宣布推出隔離CAN收發器NSi1050，繼續擴充公司豐富的隔離產品線，滿足客戶對隔離產品的多樣化需求。該芯片集成了雙通道數字隔離器和高可靠性CAN收發器，高集成度方案有助于簡化系統設計，提升工業系統的可靠性。NSi1050隔離耐壓高，滿足增強隔離要求，并符合各種工業系統的安規需求，可廣泛應用于工業自動化、電梯、電力、不間斷電源、儲能和其他工業接口卡等各類需要隔離CAN的工業通信系統中。
NSi1050具有高隔離耐壓、高共模抗擾、高ESD、高集成度以及高可靠性的特點，其隔離耐壓值可達5kVrms，抗共模瞬態干擾度（CMTI）達到80kV/us，傳輸速率高達1Mbps。與傳統CAN接收器加光耦的分立方案相比，NSi1050集成度更高，可幫助設計者節約PCB布板面積。基于創新的“Adaptive OOK”電容隔離技術，NSi1050實現了更低的輻射噪音和更高的抗干擾性能。
NSi1050性能特點：
- 完全符合ISO11898-2標準
- 高達5kVrms的隔離耐壓
- 80KV/us抗共模瞬態干擾度
- 傳輸速率可達1Mbps
- 芯片級ESD：HBM ±8kV
- 邏輯測供電范圍：2.5V ~ 5.5V
- CAN總線供電范圍：4.5V ~ 5.5V
- 總線保護電壓：-40V ~ +40V
- TXD顯性超時保護功能
- 電流與溫度保護機制
- 工作溫度范圍：-40℃~125℃
NSi1050提供WB SOIC-16、DUB-8兩種封裝形式，完全兼容ISO11898-2技術標準，可廣泛應用于各類需要隔離CAN的通信系統中，例如變頻、伺服、PLC等工業自動化場景，電梯的變頻器、轎廂板、內外呼板等模塊，配網自動化終端xTU、充電樁等電力系統，以及不間斷電源、儲能和其他工業接口卡應用中。

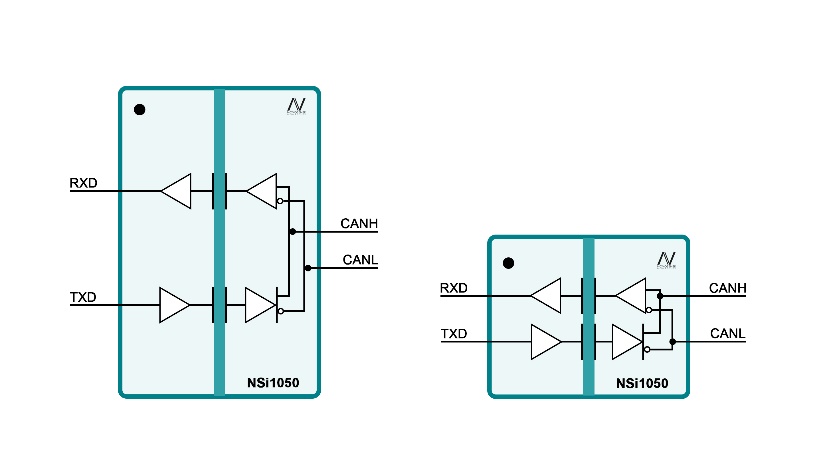

NSi1050功能框圖
納芯微致力于技術突破與應用創新，后續將推出包括隔離ADC、隔離電流運放、隔離電壓運放等一系列隔離產品，為客戶提供更加豐富的產品組合與解決方案，敬請關注。 |
