此方案是2X12W/4歐/1%THD功率輸出的音頻放大充電管理組合參考設計。電源是兩節串聯18650電池，分為兩個主要級：
- 采用CS5090升壓型雙節鋰電充電IC，省掉傳統的外接適配器，用一根USB線實現給兩節鋰電充電；
- 采用CS83711功放IC，該芯片6V-9V供電內置升壓11V提供2*16W/4歐功率輸出；
特性
- 適用于鋰電供電的藍牙音箱及戶外拉桿音箱；
- 相比單節升壓實現同樣的功率輸出，對電池要求更低（應該普通雙MOS就可以了），因為升壓壓差小效率更高；
- 配合升壓充，省掉外圍的適配器，實現和單節鋰電同樣的充電方式；

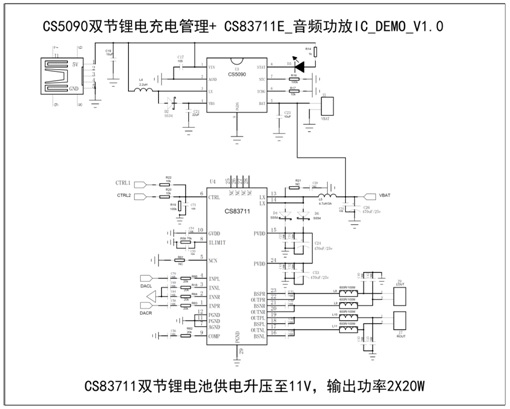

組合設計原理圖

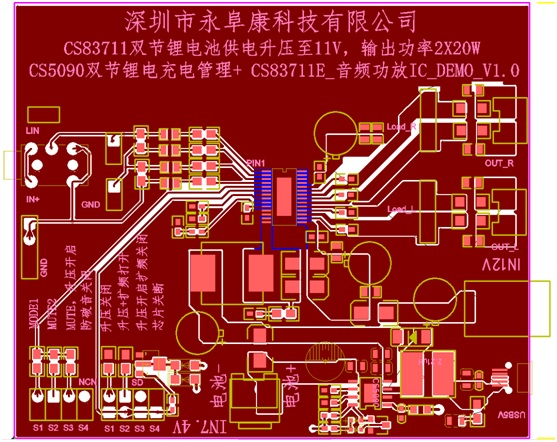

PCB頂層設計圖

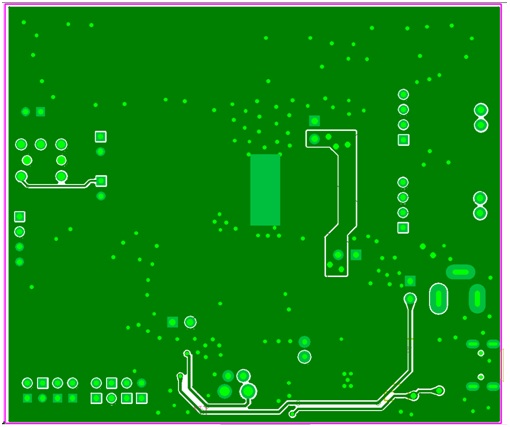

PCB底層設計圖

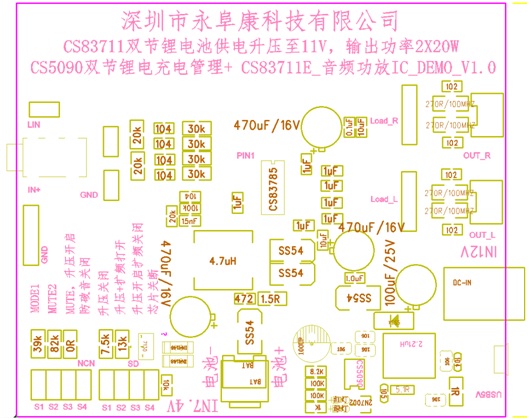

整體板貼片圖
物料清單

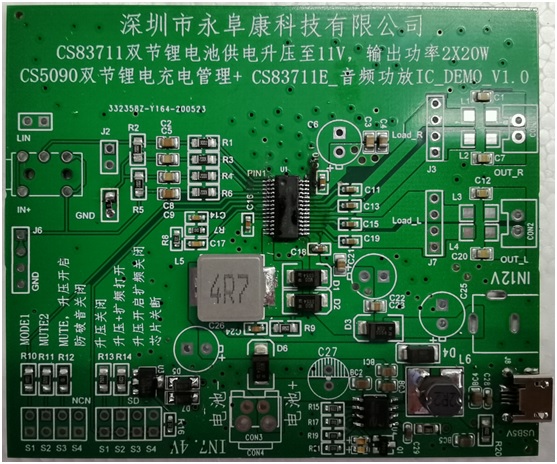

DEMO板實物圖
兩節鋰電池7.4V供電內置升壓2x16.5W雙聲道D類音頻功放IC-CS83711資料請參看：http://www.lbxn.com.cn/products_4850.htm
5V USB輸入、兩節鋰電升壓型充電管理IC-CS5090資料請參看：http://www.lbxn.com.cn/products_3834.htm
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
