摘要：未來的氛圍燈發展將變得越來越智能化和人性化，高品質的汽車氛圍燈已經成為了汽車內飾領域中不可忽視的設計元素。本文介紹了Lumissi給我們帶來的一系列RGB氛圍燈驅動芯片解決方案。

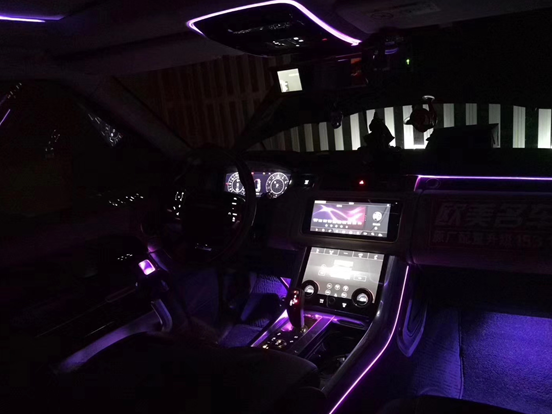

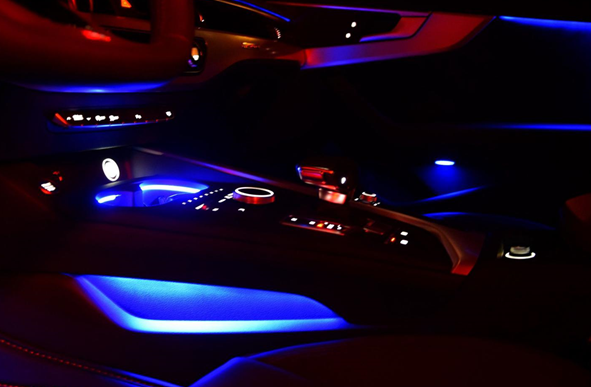

事物的發展規律都是從簡單到復雜，單一到多樣化，氛圍燈也是這樣。從普遍應用的單色不可控氛圍燈，進而發展成現在的多色可控氛圍燈；從簡單的不可控靜態光線到色彩靜止/呼吸、音樂/速度律動等可通過控制面板進行調光、變色、動靜切換、律動節奏頻率變換等功能選擇。
目前市面上大部分LIN RGB驅動芯片只能驅動單顆RGBLED。如果某些位置氛圍燈需要驅動多顆RGB燈，則需要使用多顆LIN RGB LED驅動芯片，整個系統成本將會大大增加。
針對此類應用，Lumissil Microsystems (ISSI模擬混合信號子品牌)近期發布了多款符合嚴苛AEC-Q100汽車等級標準的車內氛圍燈效驅動芯片。
IS32FL3265A/B：輸出可耐40V高壓18路恒流驅動芯片
IS32FL3237/3240/3238/3236A/3209：5V電壓下的36/30/18路恒流驅動芯片
這一系列芯片可實現對每路LED亮度和顏色進行完美精細控制，特別適用于某局部區域多顆氛圍燈的應用，例如驅動儀表盤指示燈，汽車空調面板氛圍燈和各種駕駛艙和車門氛圍燈，貫穿式流水迎賓燈/尾燈等各種應用。

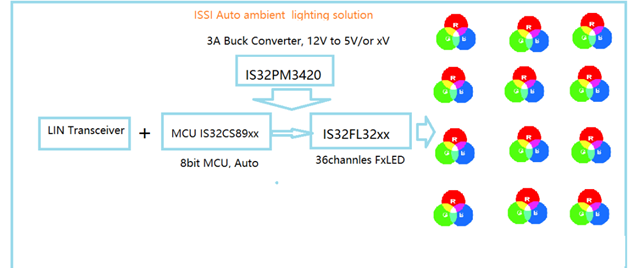

如下圖Lumissil驅動多路RGB氛圍燈系統所示，系統采用汽車級高壓3ABuck恒壓驅動芯片IS32PM3420提供5V電源電壓，采用汽車級MCU IS32CS89xx 控制各種燈效LED驅動芯片來驅動多顆 RGBLED (多達12或6顆RGB)，從而使整體系統成本將大大降低，而且也只占用一個LIN地址。

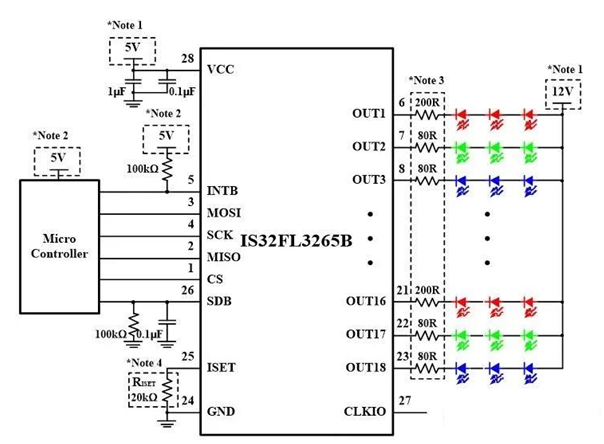

IS32FL3265A/B 18路高壓恒流LED驅動芯片
輸出耐壓可達40V，單路最大輸出電流可達60mA
通訊接口：I2C(A)或SPI(B),
支持每路8bit PWM（200Hz或25kHz）調光，全局5bit電流和單路8bit 直流電流白平衡調節功能，
芯片集成了先進的輸出相位控制(OutputPhase delay)和時鐘擴頻(Spread Spectrum)功能，大大減少了電源紋波/電容高頻音噪音以及降低EMI干擾。
芯片支持在線實時LED開路故障檢測報錯功能，過溫降電流以及過熱關斷保護等保護功能。
IS32FL3237/3240/38 ----36/30/18路5V恒流LED燈效驅動驅動芯片
每路輸出最大電流可達38mA/76mA
通訊接口：I2C
支持每路多達16bit PWM調光和8bit全局電流和8bit單路直流電流白平衡調節功能，可非常完美精準地混合出任意RGB顏色以及進行細膩白平衡調節。
PWM輸出的頻率可調，最高可達62KHz, 可以消除掉電容高頻聲。
芯片集成了先進的輸出相位控制(OutputPhase delay)和時鐘擴頻(Spread Spectrum)功能，大大減少了電源紋波/電容高頻音噪音以及降低EMI干擾。
芯片支持在線實時LED開路故障檢測報錯功能，過溫降電流以及過熱關斷保護等保護功能。
以上多款多路LED驅動芯片均可工作于 -40°C to +125°C溫度下，并已經通過嚴苛的汽車等級 AEC-Q100標準測試，產品均已量產。
汽車未來將會成為家以外的第二個親密私人空間，汽車內飾照明已成為不可忽視的設計元素，氛圍燈正處于市場導入及成長階段，如何將氛圍燈設計的更好，完美的實現人車互動，我們共同探討，拭目以待！
|
