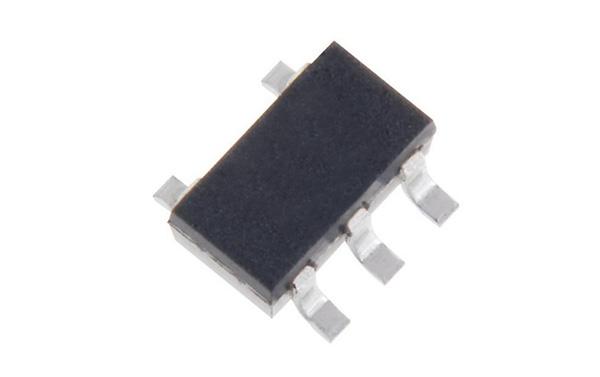

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，其產品線中新增了新型CMOS運算放大器“TC75S102F”，該產品擁有行業領先[1]的超低電流消耗。新產品將于今日開始出貨。
運算放大器用于放大從傳感器發出的微弱信號。為了延長物聯網邊緣設備和移動設備[2]等需要電池供電的電子設備的充電間隔時間，它們也必須降低電流消耗。
東芝利用其專有的CMOS工藝技術對新型運算放大器的電路進行了優化，其電流消耗很低，行業領先[1]，從而實現低功耗。新款器件最低供電電壓為1.5V，是一款能實現全范圍輸入／輸出（軌到軌輸入／輸出）的運算放大器，性能優于其前代產品。
應用：
・電池供電設備[2]中的各類傳感器[3]
・物聯網模塊
特性：
・超低的電流消耗：
IDD＝0.27μA（典型值）@VDD＝1.5V
IDD＝0.35μA（典型值）@VDD＝5.0V
・寬工作電壓范圍：VDD-VSS＝1.5V至5.5V
・全范圍輸入輸出（軌到軌輸入輸出）
主要規格：
（除非另有說明，@Ta＝25°C）
|
器件型號
|
TC75S102F
|
|
封裝名稱（封裝編號）
|
SMV（SOT-25）
|
|
工作范圍
|
供電電壓VDD-VSS
@Ta＝-40℃至＋105℃（V）
|
1.5至5.5
|
|
電氣特性
|
工作電流（電流消耗）IDD
@Ta＝-40℃至＋105℃（μA）
|
典型值
|
0.27
|
|
最大值
|
0.6
|
|
工作電流（電流消耗）IDD（μA）
|
典型值
|
0.27
|
|
最大值
|
0.46
|
|
輸入偏移電壓VIO最大值
@VDD＝1.5V（mV）
|
1.3
|
|
拉電流Isource典型值
@VDD＝1.5V（mA）
|
0.6
|
|
灌電流Isink典型值
@VDD＝1.5V（mA）
|
0.4
|
|
單位增益交叉頻率fT典型值
@VDD＝5.0V（kHz）
|
0.63
|
|
庫存查詢與購買
|
在線購買
|
注釋：
[1] 截至2020年9月28日，東芝調研。
[2]含筆記本電腦、數碼照相機、手持POS終端、計步器等。
[3] 各類傳感器（氣體、煙霧、灰塵、人員、紫外線和氣味傳感器） |
