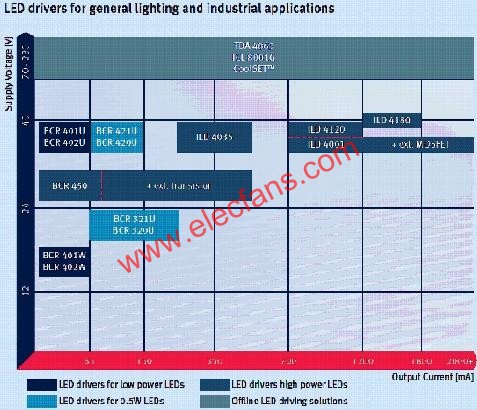

LED應用增長最快的領域之一是效果照明，也稱為建筑照明。效果照明可以選用RGB LED，這種LED采用三個芯片，每個芯片負責生成一種顏色的光(紅、綠和藍)。另一種生成不同顏色光的方法是采用紅、綠、藍單色LED，然后將這些LED光混合輸出。英飛凌提供適用于低功率、中功率和高功率LED的LED驅動器(圖1)，以及用于控制LED模塊顏色的微控制器。
對于低功率RGB LED，可以選用成本極低的BCR40x高邊線性LED驅動器。利用微控制器生成的PWM信號可控制LED光的顏色。對于中功率(0.5W)RGB LED或單色LED，全新的低邊LED驅動器BCR321U和BCR421U是最理想的選擇。利用BCR321U可調節高達250mA的電流。這兩種型號的驅動器都具備一個直接邏輯電平輸入端，可通過微控制器直接控制。

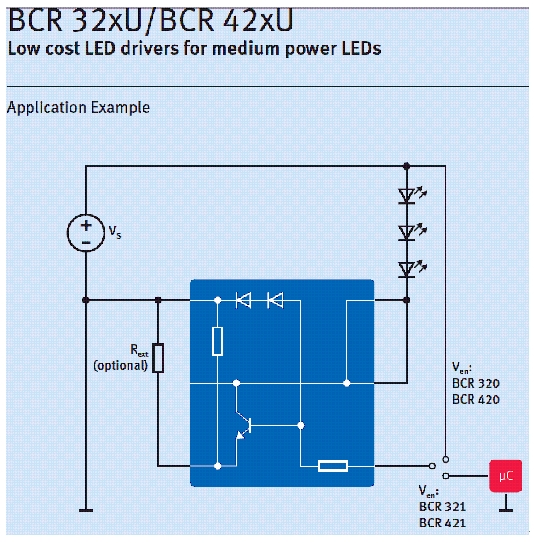

所有BCR型LED驅動器都具備負熱系數，這意味著在溫度升高的情況下，電流將以0.2%/K的比率下降。BCR321U、BCR421U和BCR40xU等LED驅動器都采用極小的SC-74封裝(2.9x2.5x1.1mm)，功耗為1W，應用電路電路圖如圖2所示。LED驅動器BCR40xW甚至采用更小的SOT343封裝。BCR 320U/420U的應用范圍包括：建筑LED照明；廣告槽型字；裝飾照明LED燈帶；冰箱和冰柜商業照明；應急照明(臺階照明、出口指示燈等)；輪船、火車與飛機的內部照明。
對于低功率LED(有時包括中功率LED)而言，目前仍常用的方法是偏壓電阻器。這種方法有很大的缺點，比如發出的光不均勻、縮短LED使用壽命等。作為其替代方法的開關模式驅動器，無法滿足0.5W LED產品的價格要求，驅動電路比較復雜。
全新的BCR321和BCR421 LED驅動器經過量身定制，可克服針對0.5W LED應用的不足之處。性能成熟的BCR40x LED驅動產品組合是0.1W LED應用的理想之選。所有型號的LED驅動器都具備極低的成本、簡化的解決方案和較小的外形尺寸。
對于高功率LED而言， 開關模式驅動器是最常用的LED驅動器。英飛凌推出用于驅動高功率LED的全新ILD4xxx降壓轉換器。具備350mA典型輸出電流的ILD4035經過專門設計，可用于驅動1W LED。對于3W以上LED而言，英飛凌推出輸出電流分別為1200mA和1800mA的ILD4120和ILD4180。
除高能效與過壓和過流保護等功能外，所有ILD型號器件還具備熱保護特性。當結溫達到125°C時，輸出電流會大幅降低，從而確保LED具備較長的使用壽命。ILD4001是一個LED控制器，可與大電流的外置MOSFET(700mA至數安)結合使用。ILD4035 和 ILD4001都采用小型SC4封裝。
英飛凌推出適用于照明應用的微控制器。除了可控制多通道LED燈或模塊，該微控制器還可為照明系統帶來更多價值，例如調光、燈溫控制、與照明網絡連接。與照明網絡連接能確保實現日光調節、運動控制開關、統一遠程控制、HMI接口、維護監控、燈驗證等功能。

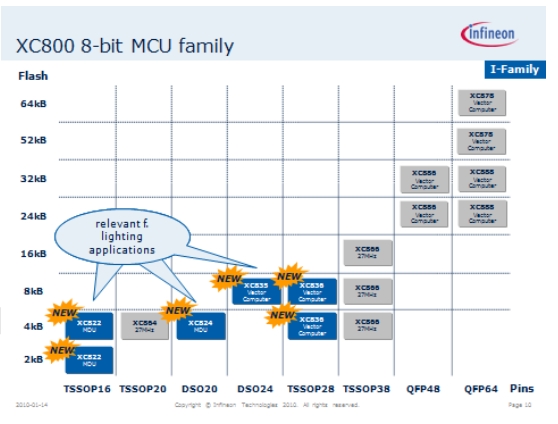

英飛凌XC800微控制器系列包含多種產品，可為照明系統帶來豐富特性(圖3)。這些照明應用產品的主要特性是：48MHz捕獲比較單元(CCU6)生成4個PWM控制信號，與10位模數轉換器(高達8個通道)實現直接硬件連接；串行通信I/F包括UART、SPI、I2C；掉電模式導致典型功耗僅為2μA；DALI從協議棧；長使用壽命，產品針對抗高溫性而進行過優化。
除快速精確控制多通道LED的產品之外，英飛凌還提供XC82x和 XC83x系列產品。這兩個系列的器件通過集成電容式觸控控制器，具備適用于感應式觸摸輪等HMI接口的特性，比如全新XC822T。
除微控制器外，英飛凌還提供加速硬件和軟件開發的多種開發工具，從確保快速評估ACD和CCU6等主要特性的USB入門級工具套件到可配置微控制器管腳的簡易套件，所有套件都具備完整的工具鏈。憑借全新的XC82x和XC83x系列，英飛凌將可推出基于Eclipse的免費新工具鏈DAVE Bench。適用于照明解決方案的應用套件目前正在開發當中，以用于展示整個解決方案，包括微控制器、功率半導體和軟件。 |
