· 有助于高頻隔離和輻射噪音（0.7 - 2.4 GHz）控制
· 以1005的形式，在125℃下，使用額定電流400 mA，可實現1000歐姆（在900MHz下）或以上的電阻
· 具有良好阻抗的直流疊加特性
· 符合AEC-Q200

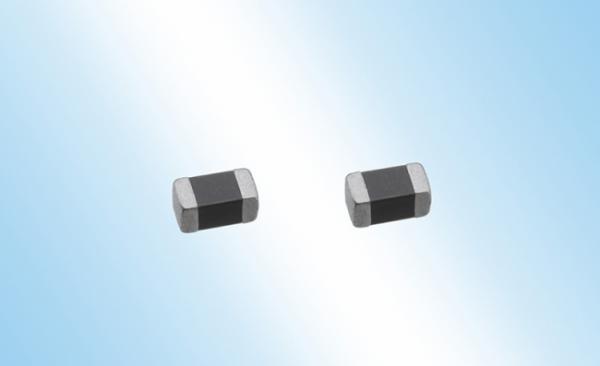

TDK株式會社（TSE:6762）推出用于車載PoC的MDF1005系列噪音抑制濾波器，可在ADAS電路、總線線路、遠程信息處理單元等應用中使用，并將于2020年12月開始量產。
MDF1005系列產品具有良好的直流疊加特性，阻抗在PoC高頻段（700 MHz和2.4 GHz之間）范圍內。該系列也最適合于通信接口的隔離和噪音控制。盡管尺寸小，只有1.0毫米長、0.5毫米寬，但在高達125℃的環境中，該系列產品使用額定電流為400mA，可提供1000歐姆或以上的阻抗。
MDF系列使用在高頻段范圍內損耗低的鐵氧體材料，與一般貼片磁珠相比，在更高的頻率下保持了更高的阻抗，并且也控制了通電期間的阻抗波動，滿足了PoC濾波器的要求，同時展現了噪音控制效果。
今后，TDK將繼續努力擴大阻抗范圍，滿足客戶對各種車載電子設備噪音的控制要求。
術語
· PoC：同軸供電，使用一根同軸電纜將信號線疊加到電源線上的傳輸技術。
主要應用
· ADAS電路、總線線路、遠程信息處理單元（如C-V2X、e-call）
主要特點與優勢
· 有助于高頻隔離和輻射噪音（0.7 - 2.4 GHz）控制
· 以1005的形式，在125℃下，使用額定電流400 mA，可實現1000歐姆（在900 MHz下）或以上的電阻
· 具有良好阻抗的直流疊加特性
主要特點
|
型號
|
電阻[Ω]典型值，在100 MHz下
|
電阻[Ω]典型值，在900 MHz下
|
直流電阻 [Ω]典型值
|
直流電阻[Ω]最大值
|
額定電流[mA]最大值
|
|
MDF1005GAD102ATD25
|
190
|
1000
|
0.53
|
0.69
|
400
|
