自適應實現升壓或降壓的拓補結構及電路
電感式結構的主要貯能元件是電感，輸出電壓可以通過控制一個周期內的充放電的占空比，來達到線性調節，圖7所示為一個能夠自適應實現升壓或降壓的拓?fù)浣Y(jié)構，它的工作原理是：(1)S1和S3閉合，升壓模式，電感兩端的電壓等于輸入電壓；(2)S1和S4閉合，前向?qū)Ｊ剑姼袃啥说碾妷旱扔谳斎腚妷簻p去輸出電壓；(3)S2和S4閉合，降壓模式，電感兩端的電壓等于反向輸出電壓。
（a）電感式結構

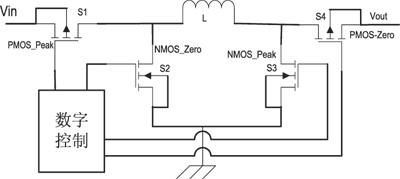

（b）電感式結構的實現電路
圖7 自適應實現升壓或降壓的拓補結構及電路
