恩智浦提供一流的低RON模擬開關，適用于各種模擬和數字開關需求，包括音頻，USB，電源，視頻，數據，攝像機信號開關，基帶數據開關，GPIO擴展，數據采樣和保持電路，以及傳感器數據多路復用。

對于需要高質量交換的應用，NXP NX3和NX5系列以緊湊的尺寸提供了業界領先的性能。該產品組合包括高性能，低功耗模擬開關，可在不需要信號緩沖或電流驅動時用于傳遞或隔離信號。

NX3 / NX5開關的電壓范圍為（1.4至5.5 V），支持快速數據吞吐量（帶寬高達1 GHz），并具有低導通電阻和輸入電容。結果是更好的信號完整性，更少的失真和更低的插入損耗。

NX3L和NX3V低歐姆開關

NX3L和NX3V器件的低導通電阻和低Ron平坦度的結合（請參見下面的曲線）極大地降低了開關信號的衰減和失真，從而消除了許多應用中對緩沖放大器的需求。

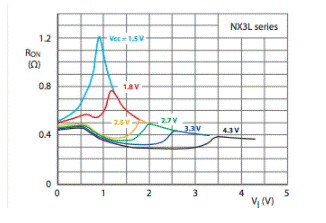

圖1 NX3L的典型導通電阻v開關輸入電壓

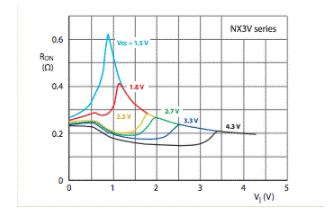

圖2 NX3V的典型導通電阻v開關輸入電壓

當以2.7 V的電源電壓將2 V音頻信號切換到32Ω揚聲器時，NX3L系列的典型衰減為0.13 dB，典型失真為0.024％。在相同條件下，NX3V系列的典型衰減為0.07 dB，失真為0.01％。NX3V系列由于具有較低的RON和較高的連續電流能力（350 mA），因此也適用于電源管理應用。NX3L和NX3V開關采用0.35μmCMOS技術制造，可提供寬電源電壓范圍（1.4至4.3 V），低泄漏以及非常低的靜態和動態功耗。這使得NX3L和NX3V設備特別適合便攜式應用。極低的開關泄漏電流（<50 nA）也使其成為數據監控和模擬感測應用的絕佳選擇。

NX3DV和NX5DV數據/視頻開關

NX3DV和NX5DV是帶寬更高的數據視頻交換機。它們非常適合在圖形控制器和多個顯示器之間切換模擬VGA信號或通過單個連接器多路復用音頻，USB和UART信號的應用。

NX5DV715、713和4885E是雙電源1對2 VGA開關，將高帶寬SPDT開關與電平轉換緩沖器和電平轉換開關集成在一起，以將輸入RGB，H-Sync，V-Sync和DDC信號切換到兩個輸出通道中的任何一個。

NX3DV221（請參見下面的眼圖）和NX3DV42專為手機和消費類應用中的USB 2.0信號切換而設計。

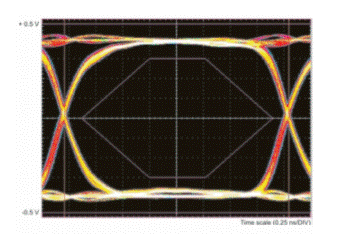

圖3 NX3DV221 USB2.0眼圖
