太陽能光伏系統主要分為離網光伏發電系統和并網光伏發電系統。

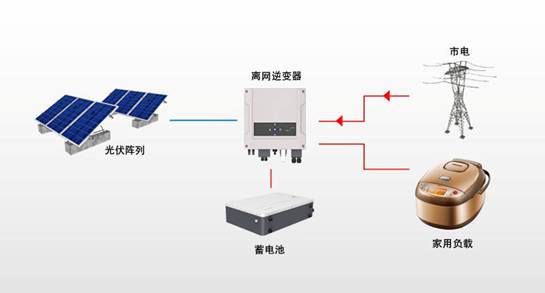

1、離網光伏發電系統主要由太陽能電池組件、控制器、蓄電池組成，若要為交流負載供電，還需要配置交流逆變器。

2、并網光伏發電系統就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電這后直接接入公共電網。

太陽能光伏系統的工作原理：

白天，在光照條件下，太陽電池組件產生一定的電動勢，通過組件的串并聯形成太陽能電池方陣，使得方陣電壓達到系統輸入電壓的要求。再通過充放電控制器對蓄電池進行充電，將由光能轉換而來的電能貯存起來。

晚上，蓄電池組為逆變器提供輸入電，通過逆變器的作用，將直流電轉換成交流電，輸送到配電柜，由配電柜的切換作用進行供電。蓄電池組的放電情況由控制器進行控制，保證蓄電池的正常使用。光伏電站系統還應有限荷保護和防雷裝置，以保護系統設備的過負載運行及免遭雷擊，維護系統設備的安全使用。

太陽能光伏系統的組成：

1、太陽能板

太陽能電池板是太陽能光伏系統中的HX部分，太陽能電池板的作用是將太陽的光能轉化為電能后，輸出直流電存入蓄電池中。太陽能電池板是太陽能光伏系統中Z重要的部件之一，其轉換率和使用壽命是決定太陽電池是否具有使用價值的重要因素。

2、控制器

太陽能控制器是由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。

3、蓄電池

蓄電池的作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。

4、逆變器

太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能光伏系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。
