| CS5092 5V USB輸入升壓型兩節鋰電充電管理IC、SOT23-6極小封裝 |
|
|
| 文章來源：永阜康科技 更新時間：2022/1/8 9:25:00 |
在線咨詢： |
| |
| 概要
CS5092S是一款5V輸入，固定0.85A充電電流，支持雙節鋰電池串聯應用的升壓充電管理IC。CS5092S集成功率MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5092S的升壓開關充電轉換器的工作頻率為500KHz。
CS5092S內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。
CS5092S提供了纖小的SOT23-6L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
USB 5V輸入異步開關升壓充電
工作電壓3.6~6V，芯片耐壓30V，內部集成高壓晶體管
固定0.85A充電電流
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
500KHz開關頻率
輸出過壓/短路保護，輸入過壓保護
IC過溫保護，IC溫度自適應調節
ESD 2KV
應用
藍牙音箱、電子煙、對講機、POS機、鋰電電池包、玩具等

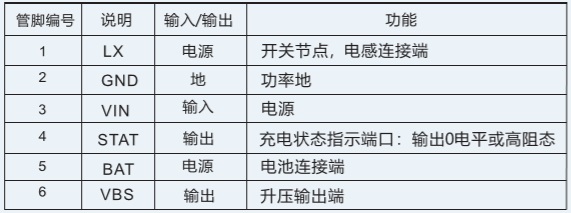

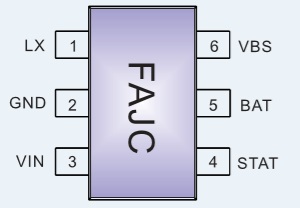

引腳排列以及定義

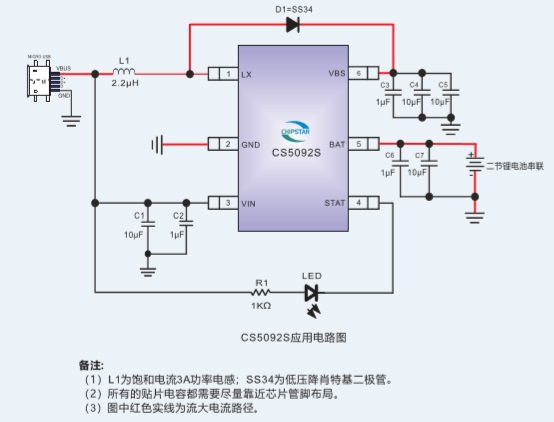

典型應用圖
詳細的產品資料及銷售聯絡信息請參看：http://www.lbxn.com.cn/products_4920.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
