作者： Reno Rossetti
降壓（降壓）和升壓（升壓）轉換器是 DC-DC
非隔離式電源轉換行業的主要產品。它們服務于非常不同的應用和目的，因此，很少會想到比較，可能看起來像是比較蘋果和橙子。但是，精度、效率、成本、尺寸和噪聲等性能參數是一個共同點，實際上，這兩種配置可以進行比較。對于這個比較，我們將使用
Simplis ™模擬。為簡單起見，我們將討論穩態下的理想操作，此時閉環校正可以忽略不計，并且器件可以充分地表示為由所選占空比（例如
50%）驅動的簡化動力系統。
在圖 1中，降壓轉換器電源系統由一個 12V 峰峰值方波發生器表示，該發生器具有 50% 占空比和 330kHz
頻率。LC 濾波器由一個 15µH 電感器和一個為 1Ω 負載供電的 30µF 電容器組成。

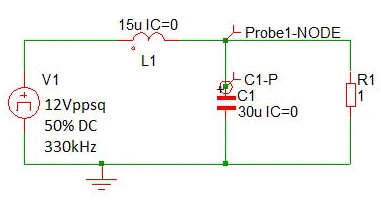

圖
1. 簡化的降壓轉換器電路
電路用Simplis 仿真，主要波形如圖2所示。藍色波形是以零為中心的 +/-300mA 峰峰值的三角電容器電流。紅色波形是以 6V
為中心的輸出電壓，具有 +/-4mV 幅度的完美正弦電壓紋波。綠色波形是 6A 的電感電流，紋波為
+/-300mA。自然，電感器和電容器的紋波電流是相同的，因為負載電流是恒定的。

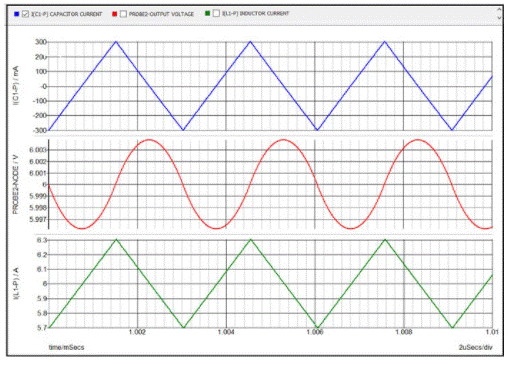

圖
2. 降壓轉換器波形
在圖 3中，升壓轉換器電源系統由經典的 MOSFET-二極管-電感器組合表示。MOSFET 以 50% 的占空比進行開關，輸入電壓源 V3 設置為產生
6V 的輸出電壓。輸出電壓、電感器和電容器值與上述降壓轉換器的情況相同。在這兩種情況下，相同的 LC 無源器件將 6V 提供給 1Ω。
圖
3. 動力總成升壓轉換器簡化
然而，這里整流二極管的存在顯著改變了電波形。在 MOSFET Q1 的導通時間內（周期的
50%），流向輸出的電流被中斷，負載電流必須完全由電容器提供。這與降壓轉換器的情況根本不同，在降壓轉換器的情況下，電容器必須僅補償紋波電流。圖
4中的藍色曲線顯示電容器電流現在為 +/-6A（相對于 +/-300mA），此外由于二極管偏置反轉從 +1V 下降到
-6V，還產生了很大的負電流尖峰。由于巨大的電流紋波，電壓紋波（紅色曲線）為 +/-150mV（相對于 +/-4mV）。最后，電感器電流以 12A
為中心，是降壓轉換器情況的兩倍，以便在 MOSFET 關斷期間為負載提供 6A 電流并為電容器提供另外 6A 電流。

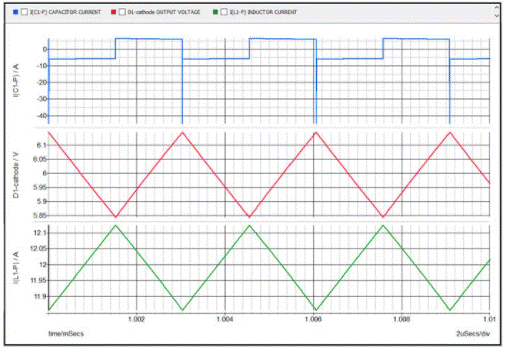

圖
4. 升壓轉換器波形
在相同的負載下，與降壓模式相比，相同的 LC 濾波器在升壓模式下必須更加努力地工作。在升壓情況下，電容器切換 6A 而不是 300mA 峰值，電感器承載
12A 而不是平均 6A。這意味著為了在實際應用中獲得良好的性能，升壓轉換器外殼中的無源器件必須比降壓轉換器更大，從而導致更高的 BOM
成本和 PCB 尺寸。較高的電壓紋波意味著較低的輸出電壓精度，因為客戶提供的精度范圍被電壓紋波所消耗。較低的精度最終意味著較低的效率，因為必須將穩壓器輸出設置得更高，以確保負載正常運行所需的最小電壓。由于電容器
ESR 和電感器 ESL，更高的電容器電流紋波和更高的電感器電流意味著更高的歐姆損耗和更低的效率。最后，電容器中的開關 6A 電流會導致更差的 EMI
性能。
總之，降壓轉換器與升壓轉換器的性能比較顯示了降壓轉換器在 BOM 成本、PCB 尺寸、效率、精度和 EMI
方面的固有優勢。另一方面，如果您的電壓需要升壓，請告別降壓并歡迎使用升壓轉換器，這將成為鎮上唯一的游戲。
|
