致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RT9490WSC芯片的鋰電池充電器方案。
圖示1-大聯大詮鼎基于Richtek產品的鋰電池充電器方案的展示板圖
近年來隨著互聯網的快速發展，以鋰電池作為供電來源的智能產品需求正在急劇上升。與此同時為了保證設備的穩定續航，與其匹配的充電技術也在快速創新。在此背景下，大聯大詮鼎基于Richtek RT9490WSC芯片推出了鋰電池充電器方案，該方案可幫助工程師開發兼具高安全與高充電性能的產品，滿足多種智能產品的充電需求。

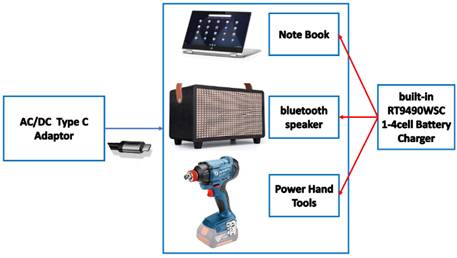

圖示2-大聯大詮鼎基于Richtek產品的鋰電池充電器方案的場景應用圖
立锜科技（Richtek）是一家先進的模擬IC設計公司，自成立以來公司便專注于整合技術能力、堅持質量和完善客戶服務，旗下?lián)碛胸S富、全面的器件，能夠為客戶提供多元且具競爭力的產品及解決方案。
本方案采用的RT9490WSC是一款可以對1~4節串聯鋰電池進行充電管理和系統電源路徑管理的Buck-Boost充電IC，它采用低阻抗的功率開關，可提高充電效率、節約充電時間。該產品內置11通道16位ADC，輸入電壓范圍為2.8V~22V，輸出電流可達5A，具有低電池靜態電流和高精度電流、電壓控制。在安全性方面，RT9490WSC具備完善的電路保護特性，如過熱保護、結溫調節等。
圖示3-大聯大詮鼎基于Richtek產品的鋰電池充電器方案的方塊圖
在眾多電池材料中，鋰電池憑借更安全、更高容量、更小更輕更薄的優勢被眾多電子設備所青睞。本方案針對1~4串鋰電池充電，可為小型電動工具、藍牙智能音箱、筆記本電腦、小型DC UPS產品提供卓越的充電體驗。
核心技術優勢：
• 支持雙輸入選擇；
• 支持BC1.2、Host模式和FRS/Seamless；
• 支持11通道、16位ADC；
• 低電池靜態電流；
• 充電器CV和ICHG高精度。
方案規格：
• RT9490WSC方案規格特征
高效率，750kHz/1MHz/1.5MHz可編程頻率，同步開關模式降壓-升壓充電：
在2A/9V輸入和8V電池，提供96.7%的充電效率；
支持3.6V至24V輸入電壓范圍；
平均輸入電流調節(AICR)；
最小輸入電壓調節(MIVR)。
• 支持USB On-The-Go(OTG)：
93.8% OTG效率，2A，8.4V電池和5V輸出；
輸出電壓，分辨率為10mV支持USB-PD；
電池電流限制調節(BCLR)。
保護：
• 過溫保護(OTP)；
結熱調節(JTR)；
輸入保護（VAC OVP/VBUS OVP/OCP）；
電池過壓保護（VBAT OVP）；
系統電壓保護（VSYS OVP/UVP）；
系統過載保護(VSYS OLP)；
逐周期過流保護(OCP)；
OTG低電量保護(OTG LBP)；
OTG電壓保護（OTG OVP/UVP）。 |
