TI：近12個月推出了19款電機驅動器

TI是電機驅動芯片領域的老玩家了，其電機驅動器產品包括了柵極驅動器、H橋驅動器、有刷電機驅動器，以及BLDC電機驅動器等產品類型。產品種類和型號也很豐富，近12個月就推出了19款新的電機驅動器產品。

圖：TI近12個月發布的電機驅動器新品（來源：TI官網）

據TI新聞稿介紹，去年推出的70W BLDC電機驅動器MCT8316A和MCF8316A可用于無需編程無傳感器的梯形和磁場定向控制（FOC），能夠讓工程師字10分鐘內啟動BLDC電機，可用于各種工業系統、家用電器、呼吸機和持續氣道正壓通氣機器等醫療設備中。

據悉，MCF8316A和MCT8316A無刷直流電機驅動器包括一系列獨特的換向控制算法，無需開發、維護和驗證電機控制軟件，從而減少數周的設計時間。這些算法和高度的集成特性可以使電機驅動器更好地管理電機故障檢測等關鍵功能，同時實施保護機制，從而提高系統可靠性。這些電機驅動器集成了無傳感器技術來確定轉子位置，因此無需外部霍爾傳感器，可降低系統成本并提高可靠性。

MCT8316A 無傳感器梯形控制電機驅動器可以達到最大 3.5kHz 的電機頻率，且可以通過不同的梯形控制技術來降低BLDC電機噪聲；而MCF8316A則包含了一項獲得專利的精密自動死區時間補償技術。該技術可以補償電流失真，極大程度上優化電機的聲學性能。

此外，MCF8316A和MCT8316A 可使設計人員縮小高達 70% 的布板空間，并降低電機系統的總成本。這些器件集成了三個柵極驅動器和六個高側和低側 MOSFET，每個均具有 50mΩ 的導通電阻。這使得這兩個器件可在 12V 和 24V 系統中提供高達 70W 的功率和 8A 的峰值電流。這些電機驅動器還集成了例如低壓降（LDO）穩壓器、直流/直流降壓穩壓器和電流檢測放大器等元件，省去了多達18個分立式元件。

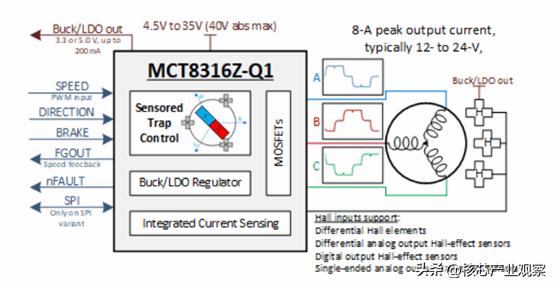

兩個月之后，TI在MCF8316A和MCT8316A兩款BLDC驅動器的基礎上，又推出了MCT8316Z，給驅動12V至24V直流電機的客戶提供了一種單芯片無代碼，并且包含傳感器梯形的選擇。該芯片集成了傳感器梯形控制的三相BLDC電機驅動器，工作電壓絕對最大值為40V，最大輸出電流為8A。MCT8316Z采用的是霍爾傳感器的120°換向，同時支持模擬或者數字霍爾輸入。該器件支持高達200kHz的PWM頻率，同時PWM還支持同步與異步調制。此外，該器件還有車規級版本。

ST：繼續推出高集成的電機控制芯片

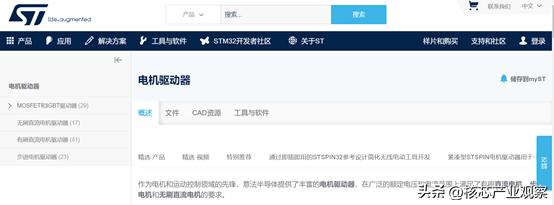

ST在電機驅動器產品方面這幾年也投入不少，從其工業峰會中就可見一斑，這幾年的ST工業峰會都會單獨有一個電機控制分論壇。從其官網可以看到ST在電機驅動器方面有MOSFET和IGBT驅動器、無刷直流電機驅動器、有刷直流電機驅動器和步進電機驅動器四個大類的產品。

ST這幾年主要在推其STSPIN32系列產品，近期ST推出了兩款基于STSPIN32電機控制SiP的參考設計，以幫助工程師簡化工業或家電壓縮機電機驅動器的開發。其中，STEVAL-CTM011V1的目標應用是最高達 250W 的通用工業壓縮機，而 STEVAL-CTM012V1 符合嚴格的家電能效法規要求。這兩款即插即用的參考設計很容易與主控系統整合，啟動電機，并允許客戶微調設置，獲得最佳的性能。兩個參考設計的平均能效都大于 96.5%。

據其新聞稿介紹，這兩款參考設計的核心組件都是ST的 STSPIN32F0601Q電機控制SiP。該SiP集成了STM32F031 Arm Cortex-M0微控制器和魯棒性非常高的 600V三相柵極驅動器。微控制器支持根據終端應用的具體需求定制電機控制算法，柵極驅動器用于控制逆變器開關管。配套固件包括高效無傳感器矢量控制(FOC)算法。該SiP是一款尺寸緊湊、熱效率高的方形扁平無引線 (QFN)封裝，可滿足安全性和可靠性對爬電距離的嚴格要求。

在汽車級電機控制器方面，ST在2022年還推出了L99DZ200G，該芯片包含兩個 H 橋柵極驅動器、一個用于驅動外部 MOSFET功率管控制后視鏡加熱的柵極驅動器、一個用于控制自動防炫目后視鏡調光的控制單元及高邊驅動器，以及五個 LED 高邊驅動器，其中三個可以在恒流模式下工作，為輸入電容較高的照明模塊供電，另外兩個高邊驅動器用于控制普通 LED照明燈。

通過兩個 H 橋驅動器，L99DZ200G 可以同時控制兩個主軸電機，并驅動一個額外的收緊電機，用于關閉電動尾門或后備箱。兩個驅動器都可以在發電機模式下運行，在電源軌中檢測到過壓時，可以同時激活兩個低邊 MOSFET開關，保護控制器。

工程師可以通過單片L99DZ200G實現前車窗、后視鏡、照明燈及后窗升降功能。

英飛凌：汽車級電機驅動芯片集成度越來越高

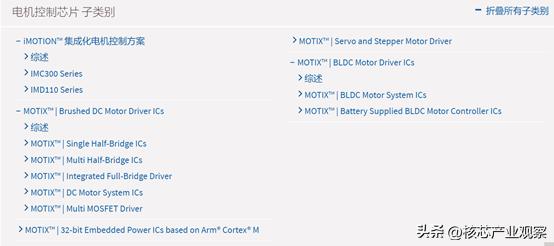

英飛凌的電機控制解決方案可以用于汽車、消費和工業應用中，主要有iMOTION和MOTIX兩個子系列產品。其中iMOTION系列主要用于工業和消費類電機控制應用，該產品系列提供了多層次的硬件和軟件集成。硬件集成的多層次是指從獨立的電機控制器到SmartIPM上集成的完整逆變器系統這一廣闊跨度。軟件集成的多層次則是說英飛凌既提供完整的“交鑰匙”式解決方案，也提供可供開發者自由編程的模塊。另外，該產品特別采用了英飛凌的電機控制引擎（MCE）技術。采用基于MCE技術的“交鑰匙”式解決方案，加上MCEwizard和MCEdesigner作為輔助工具，可以方便地實現一個變速驅動解決方案。

MOTIX產品系列是為各種100mA到70A汽車及工業應用設計的功率橋系列，配備各種不同的功能集。比如大功率直流電機電橋可為直流2A到峰值電流70A的電機驅動提供靈活、可擴展的解決方案，具有不同的功能選項，可用于各種應用領域，而智能功率電機電橋由多種專用于汽車及工業應用的電橋組成。

例如英飛凌今年推出的智能集成半橋系列：全新的MOTIX™ BTN99xx（NovalithIC™ ），除了一個P通道高側和一個N通道低側MOSFET外，該BTN99xx還包括完全集成在單個封裝中的智能驅動器IC，具有易用性、高級保護和可擴展性等特點，因此適用于各種汽車應用。此外，BTN99xx還在單個堅固封裝中集成各種功能，因此也適用于需降低PCB消耗的應用。憑借超強可靠性，BTN99xx也非常適合座椅控制、電動尾門和滑動門、燃油泵等其他應用。

這款新器件采用英飛凌的逐片和層疊工藝，集成在堅固的封裝之中。得益于英飛凌最新的MOSFET技術和創新的芯片減薄工藝，在25°C條件下，BTN99xx的常態路徑電阻可大幅降低47%，下降至5.30 mΩ，同時，其電流限值可提高至75 A。因此，BTN99xx很適用于小型化的大電流PWM（脈沖寬度調制）電機驅動器。

其實，MOTIX BTN99xx介于分立門驅動器和基于Arm處理器的高度集成的嵌入式功率電機控制產品之間。BTN99xx系列芯片包括BTN9970LV和BTN9990LV兩種型號，均采用7×8 mm的HSOF-7封裝。

結語

從目前芯片企業推出的芯片解決方案來看，電機驅動芯片在向著更加簡單易用的方向發展。

當然，除了上面提到的這幾家，Qorvo、ADI、NXP、Microchip、羅姆、瑞薩等國際廠商，以及峰岹科技、凌鷗創芯、國民技術、中微半導體、杰發科技、靈動微電子、先楫半導體、圣邦微、納芯微等企業也都有電機控制和電機驅動器相關的芯片產品。更多的詳細內容，感興趣的工程師可以關注<電子發燒友網>11月17日在深圳灣萬怡酒店舉辦的2022年電機控制先進技術研討會，屆時我們將會分享更多電機控制和驅動器的相關信息。
