伺服控制器是一種用于精確控制電機運動的電子設備，通過接收來自控制系統的指令以及監測電機的位置、速度等參數，實現對電機的精確控制�；诟呔�、高速度、高可靠性等優點，在制造業、航空航天、醫療設備等領域有廣泛的應用 。
伺服控制器的關鍵是伺服控制芯片，例如ADI旗下的TMC4671就是一款完全集成的伺服控制芯片，可以為直流無刷電機、永磁同步電機、步進電機、直流有刷電機和音圈電機提供磁場定向控制。其特點是所有的控制功能都被集成在硬件上，例如集成了ADC、位置傳感器接口、位置差值器，該款功能齊全的伺服控制器適用于各種伺服應用。本文以三個用例，看伺服控制器如何點亮生活。

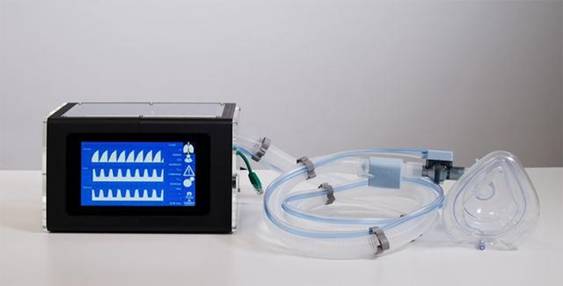

具有自主診斷功能的靜音正壓睡眠呼吸機
睡眠呼吸機是用于治療在睡眠狀態下病人上呼吸道阻塞的一種設備。睡眠時上呼吸道阻塞會造成鼾聲、血氧降低、代謝紊亂等狀況，長期會導致或加重各種慢性疾病。睡眠呼吸機通過對患者呼吸道持續輸送一定壓力的氣流，從而形成氣體支架，支撐患者的氣道開放，保證患者的呼吸通暢，消除鼾聲以及阻塞性睡眠呼吸暫停低通氣綜合征（OSAHS）所帶來的負面影響。
多數使用正壓睡眠呼吸機的患者是在睡眠期間使用該設備，所以呼吸機的通氣舒適度及靜音性能是其重要的產品設計指標。另外，睡眠呼吸機的一項重要功能之一，是能在系統發生異常時，及時發現并立即采取適合的保護措施，其核心要點即是呼吸機風機的控制。
正壓睡眠呼吸機硬件設計方案使用TMC4671+TMC6200的組合，可以大大降低高性能電機驅動器設計的門檻，使用戶可以非�？焖俚卮罱ㄏ嚓P的高性能電機應用，無需編寫復雜費時的底層驅動，節省了了大量的調試時間。此外，相關診斷功能使工程師在調試初期可快速定位系統故障，配合TMC IDE，用戶可以方便地進行系統辨識和控制參數優化，加速產品設計定型。如此一來，用戶可專注于產品本身的設計優化，這是未來電機控制應用的方向。
電機控制核心FOC算法及控制由TMC4671完成，功率驅動部分及電流采樣使用TMC6200完成。TMC4671極大簡化了電機控制部分的算法，解放了MCU的算力，使用戶可以專注于系統應用級的設計，如更適于患者的壓力流量曲線等。通過壓力傳感器反饋，壓力值經由MCU進行運算后，其輸出作為TMC4671的速度給定信號，TMC4671輸出風機控制SVPWM信號給TMC6200，TMC6200作為MOS管門級驅動，控制三相H橋以驅動電機運行，使呼吸機壓力保持在需要的值或按給定的曲線變化。
基于TMC4671的+TMC6200的方案，可以帶來三大系統優勢：涵蓋極高動態的電機轉速范圍——雙水平模式下，電機轉速范圍會在10000rpm以內及25000rpm以上快速切換，轉速切換時間可低于0.5秒；此外，該方案還可維持盡可能小的噪聲，呼吸機壓力為10cm水柱時一般要求低于30dB，高端的產品可以做到23dB及以下；第三，具有靈活方便的系統診斷和保護機制——以方便的結合驅動器信息及相關傳感器定位相關異常事件，包括呼吸面罩脫落、呼吸管路漏氣、風機堵轉等等。
設計下一代電動自行車，助力超能力騎行
下一代電動自行車的許多創新將是電動機驅動器和儲能系統的觸發，其中最重要的可能將集中在控件和用戶界面系統的改進，這些控件提供了更好的總體用戶體驗，并使電動自行車能夠適應騎手的需求。

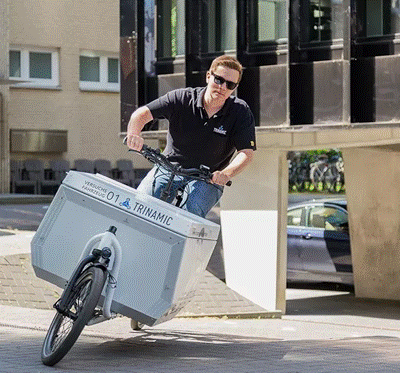

TMC4671為電動自行車制造商提供了其他方法來定制其產品的用戶體驗，包括將轉矩/速度曲線微調到其客戶的預期使用情況�？刂破鬟�可以通過監視其加速度傳感器并閃爍尾燈，以在檢測到自行車騎手急劇制動時提醒其他駕駛員，從而提高用戶安全性。下圖是由ADI Trinamic開發的實驗性電動貨運自行車，是新一代電動貨運自行車的試驗臺，具有高效的驅動控制系統，再生制動和其他新功能。
TMC4671智能電機控制器為基于BLDC的電動自行車驅動系統提供了完整的解決方案�？刂破鞴δ軓姶蟮募蒑CU可以進行編程，以提供自定義用戶體驗，并遵守有關最大速度和對踏板輸入的響應的區域性法規。因此，ADI致力研究傳感方案和控制算法，以使自行車的電動機以對稱的方式做出響應，并在騎手開始踩踏板時立即將扭矩傳遞至驅動輪。減少或消除非對稱輔助的最具成本效益的方法是使用來自左踏板的輸入來估計在右腳提供扭矩的那部分行程期間應提供的支撐量。
由于電動自行車很可能會以非線性方式加速，因此計算右踏板行程的電動機電流的算法不能簡單地匹配左踏板的最新扭矩讀數。ADI通過一種預測算法解決了這個問題，該算法使我們的控制器能夠在踏板旋轉的兩個半圈期間提供平穩，平衡的輔助。相同的算法使用踏板扭矩輸入來使電動自行車能夠從死點處提供一些輔助，然后自行車滾動后過渡到速度/扭矩模式。

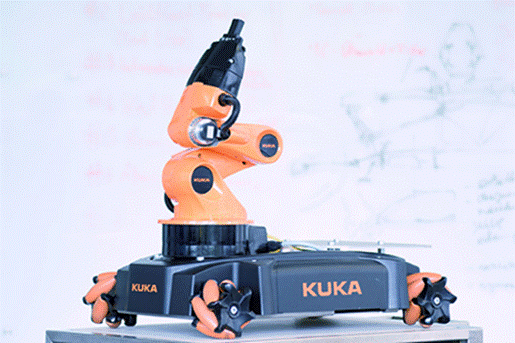

高效、精確的電機控制方案加速機器人開發
隨著機器人技術的不斷發展，對高性能電機控制器的需求也日益增多，電機控制面臨諸多性能上的挑戰，例如高精度位置控制和運動控制，快速響應和靈活性、平滑的運動特性，以及動態性能和調速范圍、控制特性的連續性和直線性等等。
以廣泛應用的AGV小車為例，在運動過程中涉及到人身安全、倉儲運行碰撞安全以及貨物安全等原因，所以它必須要有一個高精度的定位、運行及軌跡運行控制系統。要實現這一點，必須有一個可靠、高精度的伺服控制器來實現這一套軌跡運行。安全性極高的運動控制系統，絕大多數情況下首選為伺服驅動器，但是傳統的伺服驅動器存在多方面的問題，例如體積大、價格昂貴，安裝與操作極其復雜，復雜的伺服算法等。
TMC4671作為一種先進的電機驅動器芯片，為機器人應用提供了高效、精確的電機控制解決方案。此外，TMC4671采用先進的電機控制算法和功率電子技術，具有高速度、高精度和高效率的特點。它能夠提供出色的電機控制性能，滿足各種機器人應用的需求。而TMC4671提供簡單的接口和配置選項，更方便用戶進行配置和控制。通過使用少量的外部元件，可以輕松地將TMC4671集成到機器人系統中。 |
