電源管理芯片有哪些

電源管理芯片（PMIC）是在單片芯片內包括多種電源軌和電源管理功能的集成電路，主要功用為在存在多個電源的情況下，選取、分配電力給主系統各部分使用。電源管理芯片種類繁多，大致可歸納為以下幾類：

AC/DC調制IC：內含低電壓控制電路及高壓開關晶體管，實現交直流轉換。

DC/DC調制IC：主要用來實現電壓轉換，如升壓/降壓變換。

功率因數控制PFC預調制IC：提供具有功率因數校正功能的電源輸入電路。

脈沖調制或脈幅調制PWM/PFM控制IC：用于驅動外部開關的脈沖頻率調制和/或脈沖寬度調制控制器。

線性調制IC：如線性低壓降穩壓器（LDO）等，包括正向和負向調節器，以及低壓降LDO調制管，在限定電源和供電能力下提供穩定的輸出電壓。

電池充電和管理IC：包括電池充電、保護及電量顯示IC，以及可進行電池數據通訊的“智能”電池IC。

熱插板控制IC：免除從工作系統中插入或拔除另一接口的影響。

MOSFET或IGBT的開關功能IC。

此外，驅動芯片也是電源管理芯片的一種，它主要是通過電壓、電流等信號的調整來驅動電子器件正常運行以及運行控制，包括LED驅動、LCD驅動、電機驅動等。保護芯片則主要負責電路過電壓、過電流保護，包括電池充電IC、負載開關等。

電源管理芯片怎么測好壞

要測試電源管理芯片的好壞，可以遵循以下步驟和方法：

觀察外在特征：首先，理性觀察電源管理芯片的質量標準，包括其外觀、標識等，以確保芯片符合基本的質量要求。

進行全面專業測試：選擇代表性的規格型號，對電源管理芯片進行全面測試。這包括電氣特性測試、功能測試和環境適應性測試。

電氣特性測試：包括輸入電壓范圍測試，以確保芯片在不同輸入電壓下的工作狀態正常，并記錄輸出電壓、電流等參數；輸出電壓精度測試，以確保其符合規格要求；效率測試，在標準輸入電壓和負載條件下，確保芯片具有較低的能耗。

功能測試：測試芯片的啟動與關機功能，確保其正常工作；以及過流保護功能，驗證其在過流情況下的保護效果。

環境適應性測試：將芯片置于溫度箱中，進行溫度循環試驗，以檢驗其在不同溫度下的工作穩定性。

選擇專業知名品牌：如果完全不了解怎么鑒別電源管理芯片質量，可以選擇專業正規品牌來對比，這樣能知道哪個品牌更值得信賴，并確保在質量方面具有優勢。

使用專業測試工具：在測試過程中，可以使用示波器、多用途電表、負載板、外接電源等工具。示波器可以測量電壓、電流和波形等參數；多用途電表可以測量電壓、電流、電阻、電容等多個參數；負載板可以模擬真實的負載情況；外接電源可以提供穩定的電壓和電流。

電源管理芯片的作用及工作原理

電源管理芯片在電子設備系統中擔負著對電能的變換、分配、檢測及其他電能管理的職責。它主要負責識別CPU供電幅值，產生相應的短矩波，推動后級電路進行功率輸出。

其作用主要體現在以下幾個方面：

節能和延長電池壽命：電源管理芯片可以根據不同的應用場景和負載要求，實現電源的高效管理和控制，以達到節能和延長電池壽命的目的。例如，它可以通過動態調整電源電壓和電流等參數，來適應不同的負載要求，從而提高電池使用效率和壽命。

保護系統安全和穩定性：電源管理芯片可以監測電池電量、電源溫度、電壓和電流等關鍵參數，以保證系統的安全和穩定性。在電池電量過低或過高、電流過大或過小等情況下，電源管理芯片會自動控制和保護電源系統，防止系統因電源問題而損壞或出現故障。

提高系統效率和性能：電源管理芯片通過優化電源系統的效率和性能，可以提高整個系統的效率和性能。例如，它可以提高電壓穩定性，防止電壓反向等。

電源管理芯片正常工作電壓是多少

電源管理芯片的正常工作電壓是根據不同的芯片型號而有所不同。通常，電源管理芯片的工作電壓可以在芯片的數據手冊中找到。例如，常見的電源管理芯片TL431的工作電壓范圍是2.5V到36V，其他型號的電源管理芯片可能會有不同的工作電壓范圍。因此，需要根據具體芯片型號來確定其正常工作電壓。

本文將以一顆DC/DC降壓電源芯片LM2675為例，看看電源芯片內部結構。

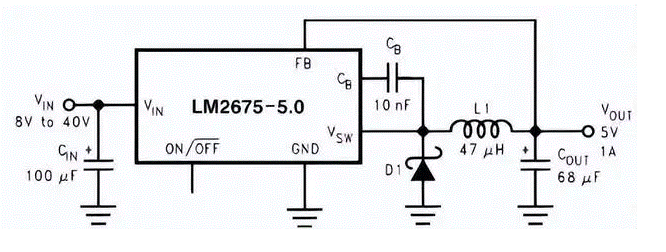

LM2675-5.0的典型應用電路：

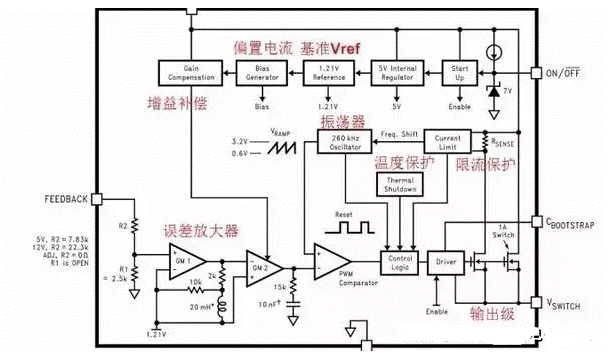

打開LM2675的DataSheet，首先看看框圖：

這個圖包含了電源芯片的內部全部單元模塊。BUCK結構我們已經很理解了，這個芯片的主要功能是實現對MOS管的驅動，并通過FB腳檢測輸出狀態來形成環路控制PWM驅動功率MOS管，實現穩壓或者恒流輸出。這是一個非同步模式電源，即續流器件為外部二極管，而不是內部MOS管。

其工作原理主要包括以下幾個方面：

電源監測：電源管理芯片可以實時監測電源的輸入和輸出電壓、電流、溫度等參數，以確保電源工作在安全可靠的范圍內。

電源調節：根據系統的需求，電源管理芯片可以對電源進行調節，以確保穩定的電壓和電流輸出，滿足各個部件的供電需求。

電源保護：電源管理芯片可以實現對電源的過流保護、過壓保護、過溫保護等功能，防止電源因異常情況而損壞，保護系統的穩定運行。

電源管理：通過軟件控制，電源管理芯片可以實現對電源的開關、休眠、喚醒等管理功能，以提高系統的能效和使用便利性。

在電源管理芯片的工作原理中，首先需要接收電源輸入信號，通常來自于外部電源適配器、鋰電池或其他電源源的直流電壓。然后，電源管理芯片會對輸入的電源信號進行穩壓處理，以確保輸出電壓穩定并適合所需的電路工作。這一穩壓處理過程一般通過反饋回路來檢測輸出電壓的實際值，并與期望的輸出電壓進行比較，實現精確的電壓穩定控制。

請注意，不同的電源管理芯片可能具有不同的特性和功能，因此在具體應用中，需要根據實際需求選擇合適的電源管理芯片，并參考相關的技術文檔和資料，以確保其正確和有效的使用。
