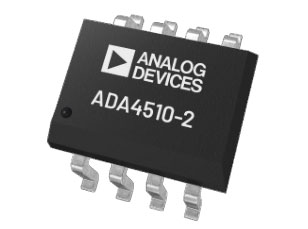

采用DigiTrim技術的精密、40 V、±70 nV/℃、軌到軌輸入和輸出運算放大器

ADA4510-2是一款雙通道、40V、高精度、低輸入偏置電流、低失調電壓、低失調電壓漂移、低噪聲、軌到軌輸入和輸出運算放大器，可用于信號鏈的任意點，包括檢測、調理和輸出驅動。借助ADI公司專有的DigiTrim™技術，ADA4510-2可實現出色的低失調漂移（典型值：±70nV/℃，最大值：±500 nV/℃）和低失調電壓（典型值：±5 μV，最大值：±20μV），從而簡化了精密設計中的溫度校準過程。

ADA4510-2提供出色的直流精度和交流性能，使其成為各種信號鏈應用的上佳選擇。通過集成可靠的多路復用兼容架構，ADA4510-2可有效解決常見的系統失真和建立問題，并提供多路復用多通道精密信號鏈中所需的出色精度。ADA4510-2的額定工作溫度范圍為−40°C至+85°C和−40°C至+125°C，采用8引腳SOIC_N封裝。

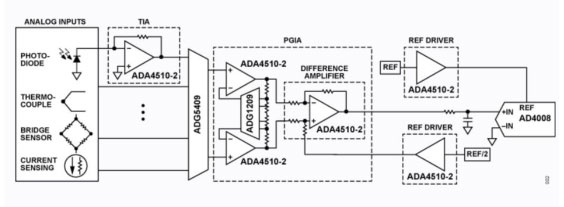

產品框圖

特性

• 低失調電壓漂移：±70 nV/℃（典型值）
• 低失調電壓：±5 μV（典型值），±20 μV（最大值）
• 低電壓噪聲： 1 μV p-p（0.1 Hz至10 Hz，典型值）
• 低電壓噪聲密度：5 nV/√ Hz（典型值，f = 1 kHz）
• 高共模抑制： 140 dB（典型值）
• 低輸入偏置電流：±10 pA（最大值）
• 寬增益帶寬積： 10.4 MHz（典型值）
• 高擺率： 19 V/μs（典型值）
• 低THD：-134 dB（f = 1 kHz時）
• 低靜態電流：每個放大器1.45 mA（典型值）
• 寬電源電壓范圍：6 V至40 V、±3 V至±20 V
• 集成EMI濾波器
• 多路復用器兼容輸入
• 軌到軌高阻抗輸入：查分和共模
• 快速建立時間
• 軌到軌輸出
• 無反相
• 大型容性負載驅動能力： 1 nF
• 寬額定溫度范圍：−40°C至+125°C
• 采用8引腳標準小型封裝(SOIC_N)

應用

•  電子測試與測量
• 數據采集系統
• 自動測試設備
• 醫療儀器
• 多路復用輸入信號鏈
• 精密電流測量
• 光電二極管放大器
