常規開關（例如MOSFET或IGBT）通常具有正導電狀態和反向阻塞狀態。例如，使用MOSFET主體二極管或與IGBT添加抗平行二極管，可以使用第三象限傳導。這允許反向傳導流，但沒有任何門控制。這些設備通常可以通過在背對背（B2B）配置中使用這些設備中的兩個設備來實現可開關的雙向流。

由于有效的州電阻（RDSON）加倍，因此需要這些設備的平行組，以使返回到使用單向開關獲得的值。可以執行此類四季度操作的單片設備可以通過用單個設備替換四個活動開關來降低系統大小和復雜性。 GAN在BDS中的使用可以在某些應用程序中創造進一步的優勢，因?yàn)樗�的損失較低和比傳統基于SI的設備更快地切換的能力。

讓我們看一下BDS設備可以發揮關鍵作用的一些關鍵應用程序：

交流開關：在許多應用中，雙向AC-AC功率流的概念非常吸引人。考慮一個太陽微型逆變器。標準方法是創建中間DC鏈路電壓，然后將其轉換為AC電壓，該電壓可以饋送到網格或用于消費者使用。直流鏈接電容器可能很大，增加了尺寸和成本。 AC-DC-AC過程涉及通過每個功率轉換階段的效率降低。另一個示例是板載充電器（OBC），其中使用AC開關可以單級隔離電源轉換。大約在45年前，首次提出了一個矩陣開關。可以在交叉點的9個BDS設備連接兩個三相端口，并轉換電壓，頻率和功率因數。傳統的可變頻率驅動器（VFD）通常采用包括AC-DC和DC鏈接在內的兩個階段轉換，然后是DC-AC逆變器。當使用二極管整流器時會產生諧波，并且在制動電動機制動時，無法再生供應回電源。直流鏈路電容器是典型的故障點，可能是笨重的。據估計，VFD在工業應用中消耗了超過60％的電能。因此，使這些驅動器更加可靠，健壯和有效，同時提高功率密度可以產生重大的積極影響，而BDS為實現這一目標提供了途徑。較小的驅動器可能會與電動機集成在一起，從而在減少電纜和寄生蟲方面取得了進一步的優勢。

在常規AC-DC轉換器中替換B2B開關：讓我們考慮一下維也納整流器的示例。這是一個簡單的集成增壓二極管橋，并帶有添加的BTB設備，將生成的直流的中點連接回交流側。這些BTB開關可將電流饋入輸入電感器，并補償3 rd諧波失真，從而控制輸入電流形狀。這種流行的整流器已用于電信電源，快速的離線電動電動汽車充電等。從本質上講，T型轉換器是維也納新娘中的二極管替換為MOSFET等主動開關的二極管。這些三級逆變器允許雙向功率流，可用于許多固態變壓器（SST）應用。邪惡的逆變器在光伏（PV）應用中發現了許多用途。在這里，BDS在AC電源上創建旁路，以網格頻率切換并允許反應電流流動。在這些流行的轉換器設計中，用整體式gan bds替換當前的多顧問BD會產生較低設備計數的好處，而使用GAN更快的切換可以降低被動組件大小。這些三層拓?fù)渲惺褂玫腂DS設備只需維持總直流電壓的一半即可。

電流源逆變器（CSI）：帶定子電流的CSI飼料感應電動機。正弦電流進入電動機可顯著提高電機設計和可靠性。 CSIS中使用的大型電感器可提供固有的過載和短路保護。 CSI的需要開關可以在兩個方向上阻塞電壓，因此MOSFET或IGBT需要串聯二極管。當使用WBG設備時，電壓源逆變器（VSI）不太寬容地使用快速開關，因?yàn)殚_關波形中的瞬時過電壓增加了EMI風險。這會強調電動機繞組和軸承。盡管CSI逆變器面臨著獨特的挑戰，例如由于控制復雜性的增加而導致的成本更高，但它們對于高功率電動機驅動器，電飛機和HVDC傳輸?shù)臓顟B(tài)可能是的。 CSI驅動器中使用的WBG設備可以以高頻切換，從而可以減小電感器尺寸。隨著輸出電容器形成低通濾波器，EMI風險降低。 CSI設計中已證明了GAN BDS設備2。雖然需要雙向電壓阻塞，但單向電流流量滿足要求，因此有可能簡化所需的門控。這將在下面進一步討論。

AC固態斷路器（SCCB）和電池?cái)嚅_：AC SCCB需要雙向，可靠的過電壓特性，較低的狀態電阻，快速響應時間，低熱電阻包裝以及高電流故障清除到?S范圍內。在此應用程序中，該設備通常在靜態條件下運行。用單個GAN BDS的MOSFET或IGBT的機械斷路器或抗系列組合替換在較低的模具和更有效的設備中具有優勢。在使用甘恩（Gan Hemt）方面的一個顯著好處也是沒有重要的Spirito效應，在某些條件下，可以降低基于SI的設備的安全操作區域（SOA）。電池?cái)嚅_開關，例如在手機和筆記本電腦充電電路中。它們在過電壓條件下提供斷開連接，從而提供重要的保護功能。這些應用中的BDS針對非常低的州電阻（<10MΩ），通常使用合并的源，單對接方法，而不是上述其他應用中合并的排水，兩柵方法。現在將更詳細地描述這種合并的排水BDS設備。

gan hv-bds

在近的Infineon 2025 Wide-Bandgap開發人員論壇上，Coolgan HV BDS的校長，產品定義和概念工程師Kennith Leong博士詳細描述了Infineon的GAN BDS Switch。 HV BDS開關的額定值為650 V和850 V，并基于Infineon的柵極注入晶體管（GIT）GAN技術。合并后的中央排水區連接了這些HV BDS設備中的兩個大門和來源。 Infineon還計劃釋放MV BDS開關，該開關的額定功能為40 V - 120 V，用于靜態電池?cái)嚅_連接的應用，這些應用程序采用了Schottky Gate Gan Hemt Technology，以兩條插入，單門和常見的源設計。

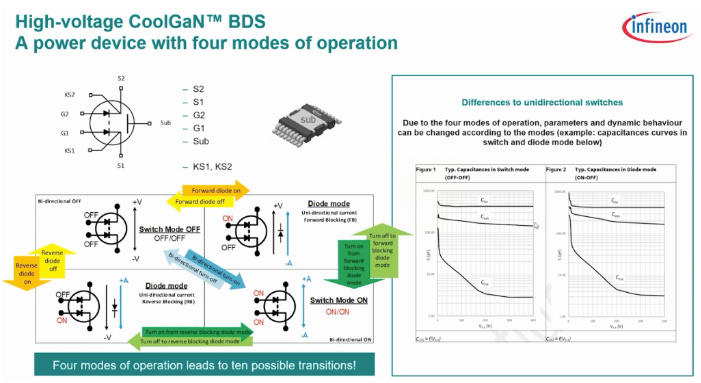

圖1顯示了HV BDS設備的四種操作模式。當兩個門都打開時，設備通過VDS-IDS參數空間的起源表現出雙向傳導。當只有一個門打開時，就會展示設備的二極管模式，以便偏離門設備在其源供水電勢（VSD）何時超過HEMT的有效閾值電壓（VTH - VGS）時有效地控制轉機。在GIT設備中，這發生在<2V。當兩個門都關閉時，該設備在電壓下的阻塞明顯大于額定設備的電壓。

圖1：描繪HV Coolgan BDS設備的四種操作模式（來源：Infineon Technologies）

雙向設備中的重要設計考慮因素是控制底物電位。理想情況下應以電位保持，通常是設備源電壓。由于這兩個來源在此應用程序中可能具有不同的潛力，因此將底物與其中一個綁定到一個不對稱的狀態行為，同時浮動，這可能會導致反向偏置顯著增加RDSON。 Infineon通過使用單片智能技術來將基板動態連接到潛力的源來解決此問題。這樣可以確保近乎理想的軟開關行為。

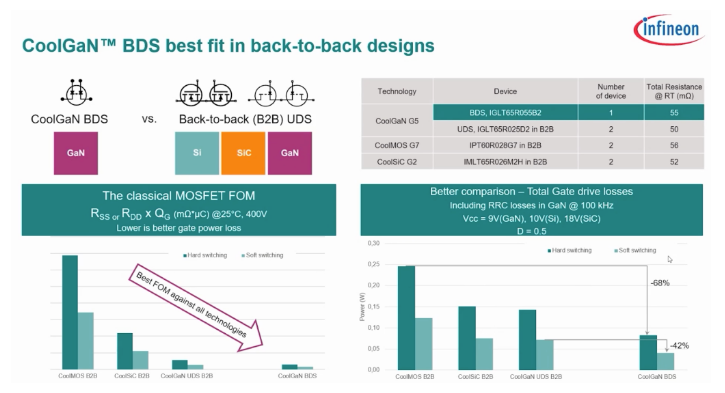

硬化和軟開關下的功率損耗的比較如圖2所示。此處的B2B SI和SIC MOSFET與GAN BDS進行了比較，因此凈R DSON是相同的。如所見，在100 kHz開關頻率下，BDS可以看到損失的顯著改善。共享排水口可顯著改善特定的R DSON，從而允許較低的凈模層區域，從而降低開關和動態傳導損失。在這些BDS設備中看到的一個重要的改進是自限制的短路行為，該設備能夠通過重復的10-100?s測試，對此特征的單向gan hemts的顯著改善。

圖2：與SI和SIC MOSFET背對背配置的HV Coolgan BDS設備的損耗比較（來源：Infineon Technologies）

計劃在Q2 2025以25MΩ和TOLT和DSO TSC軟件包中的110MΩ等級發射650 V HV BDS。計劃在未來的路線圖中計劃進行850個V設備。 Infineon證明的一個概念可以簡化上述CSI應用程序中這些設備的使用是一種混合BDS設備。在這里，（d-Mode）Hemt上通常將標準電子模式設備作為BDS結合使用。該D模式設備的柵極源路徑中的cascoded LV Schottky二極管控制其行為外部，因此消除了控制此門的要求。
