產品概述

ET74752是力芯微推出的高性能DPDT USB 2.0開關芯片，集成過壓保護（OVP）和浪涌防護功能，專為智能設備接口安全設計。支持480Mbps高速傳輸，帶寬達1GHz（單端）。其核心優勢在于多重保護機制：當檢測到D+/D-引腳電壓超過5.1V時，OVP功能自動切斷通路，可耐受24V DC輸入；同時支持35V浪涌防護，有效保護下游電路。

芯片工作電壓范圍寬（2.3V~5.5V），功耗極低（工作電流32μA，待機0.1μA），支持雙1:2或2:1靈活切換，通過SEL和OEB引腳實現通道獨立控制。提供兩種微型QFN10L封裝（1.8mm×1.4mm/2.0mm×1.5mm），適用于智能手機、USB Type-C接口、PC擴展塢等場景。其快速切換（3μs）、高隔離度（-90dB@100kHz，實測值）和寬溫工作（-40°C~+85°C）特性，滿足嚴苛環境下的高可靠性需求，是緊湊型設備接口保護的理想解決方案。

產品特性

• • USB 2.0 高速傳輸；

• • 帶寬高達1GHz（單端）；

• • 過壓保護（OVP）：自動切斷超過5.1V的異常電壓，耐受24V DC輸入;

• • 通道持續通流能力：800mA；

• • 低功耗設計(ICC)：32uA；

• • 靈活配置：支持雙1:2或2:1切換模式；

• • 工作溫度范圍：-40°C ~ 85°C；

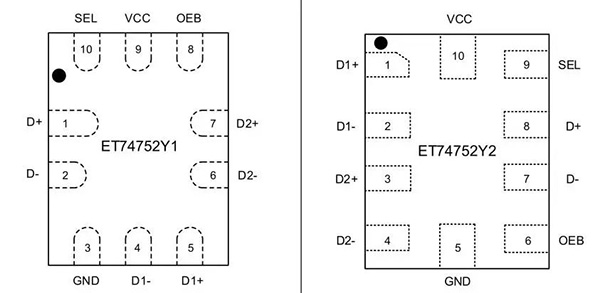

管腳定義

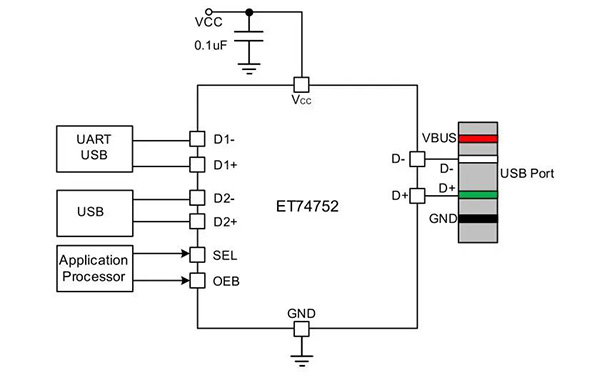

典型應用
