CS86817E是一款5-24V寬電壓應用，內置BOOST升壓模塊R類音頻功率放大器,CS86817E可單聲道也可以立體聲使用。

CS86817E在2-5節鋰電供電情況下，喇叭為4Ω，最高可以設置到26V輸出電壓，實現2×70W@1%的功率，單聲道可以設置到28V，實現90W@1%的功率；當負載為3Ω，單聲道可實現118W@1%的功率。

CS86817E的全差分架構和極高的PSRR有效地提高了CS86817E對噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊，以及CS86817E采用專有的AERC(Adaptive Edge Rate Control)技術，在音頻全帶寬范圍內極大地降低了EMI的干擾。

另外CS86817E內置了過流保護、短路保護和過溫保護，有效的保護芯片在異常的工作條件下不被損壞。

CS86817E提供了獨特的頂部散熱片的EQB28封裝形式供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。

描述

工作電壓范圍：5-24V，BOOST模塊最高電壓28V

BOOST內部斜坡補償的電流控制模式控制，軟啟動可調

BOOST模塊50K-1MKz的可調工作頻率，外部時鐘同步功能

輸出功率

RL=4Ω(立體聲）

 VIN=6.5-24V  PVcc=24V  P0=2×60W@THD+N=1%

 VIN=6.5-24V  PVcc=26V  P0=2×70W@THD+N=1%

RL=4Ω  PBTL懸空（單聲道）

 VIN=6.5-24V   PVcc=26V  P0=118W@THD+N=1%

優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力

無需濾波的CLASS-D結構

90%的效率@VIN=8.4V，PVCC=12V.PO=1×12W

高電源抑制比（PSRR），在217Hz下為72dB

啟動時間（220ms）

靜態電流（50mA）；

低關斷電流（15μA）

過流保護，短路保護和過熱保護

應用

藍牙音箱、廣場舞音箱、低音炮、車載音頻等

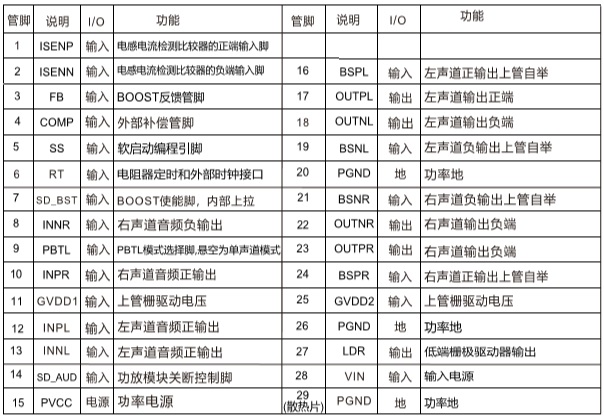

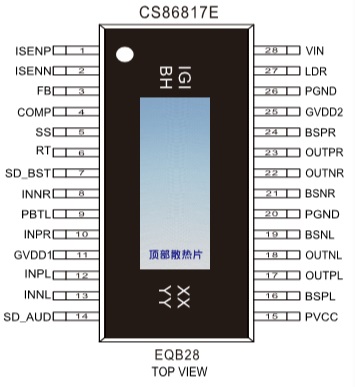

管腳排列以及應用

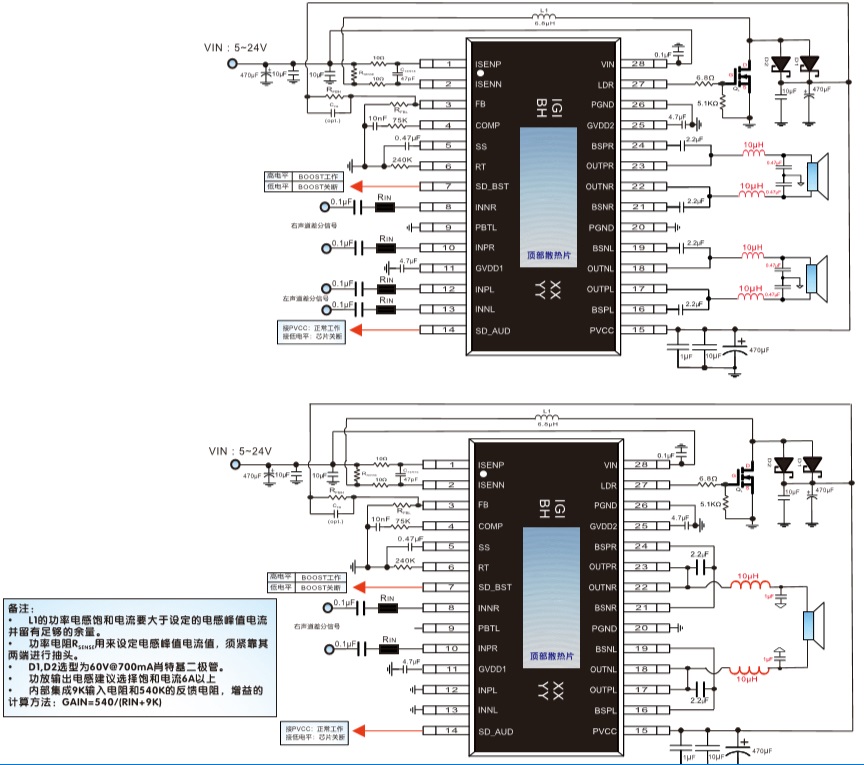

典型應用圖
