| HTR6916S/HTR6916L 共陰極16x9陣列LED 驅動器 |
|
|
| 文章來源：永阜康科技 更新時間：2026/3/18 10:47:00 |
在線咨詢： |
| |
|
HTR6916x是一款通過2線串行接口進行編程的支持16×9陣列的LED驅動芯片，每個LED都支持8位PWM數據進行獨立調光。此外，可以通過ISET端的外部電阻設置全局電流。
HTR6916x的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。HTR6916x支持QFN5×5-32L,QFN4x4-32L封裝。
應用
家電、IOT設備、個人消費電子、鍵鼠等。
-
輸入電壓范圍：2.7V-5.5V
-
16路電流源(CS)，9路開關(SW)
-
外部RISET調整全局電流，及內部全局64個直流設置臺階
-
獨立的256階PWM調光
-
軟件復位、欠壓復位功能
-
內置睡眠模式，實現低功耗待機
-
過溫保護功能、限溫保護功能
-
2線串行接口，簡單快速控制燈
-
消隱功能
-
QFN5×5-32L, QFN4×4-32L

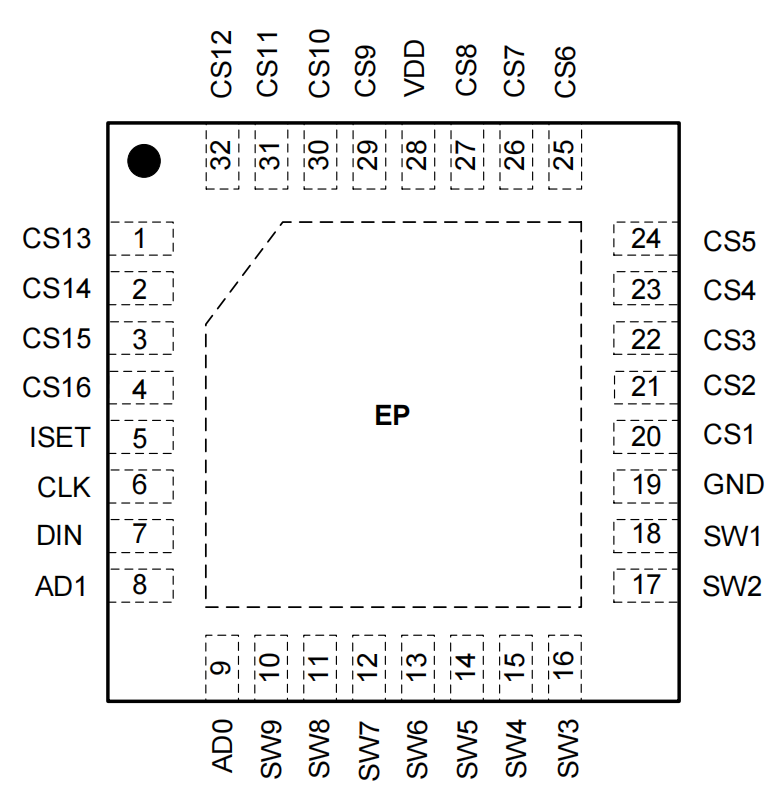

HTR6916L(S) Top View

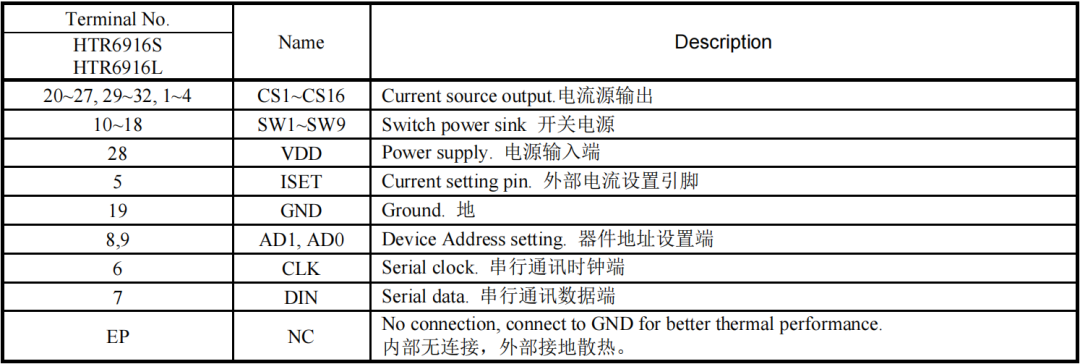

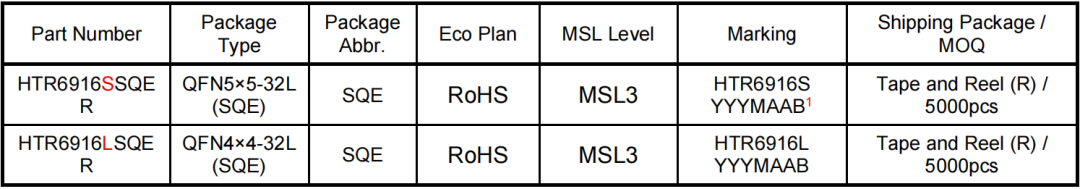

訂購料號信息
典型應用圖

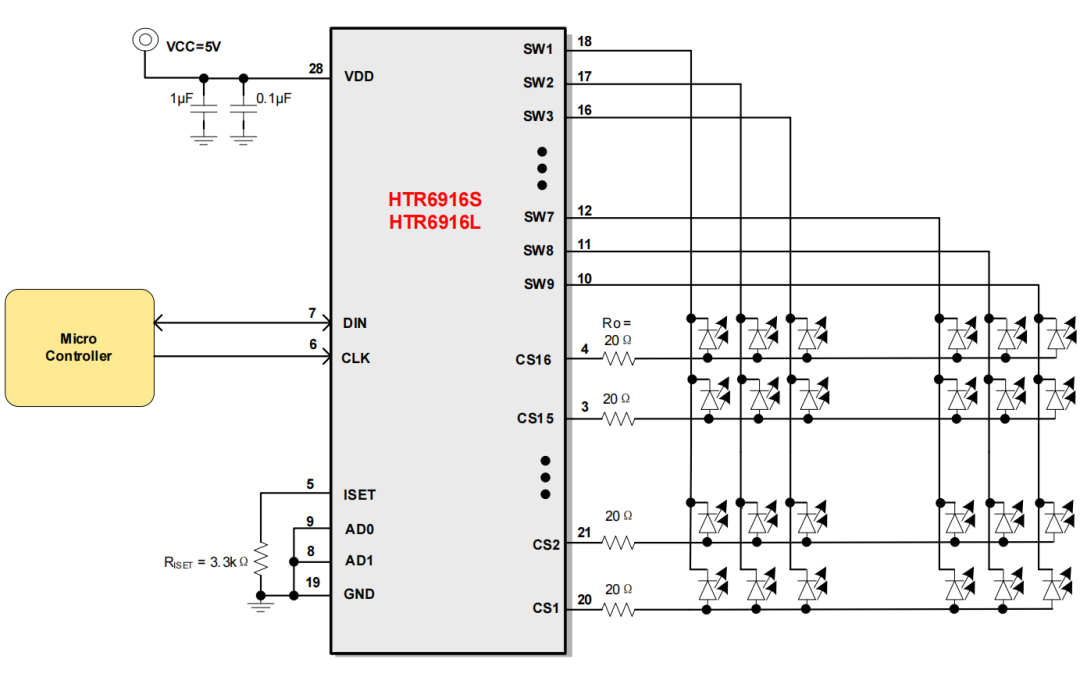

HTR6916S Driving 16×9 LEDs

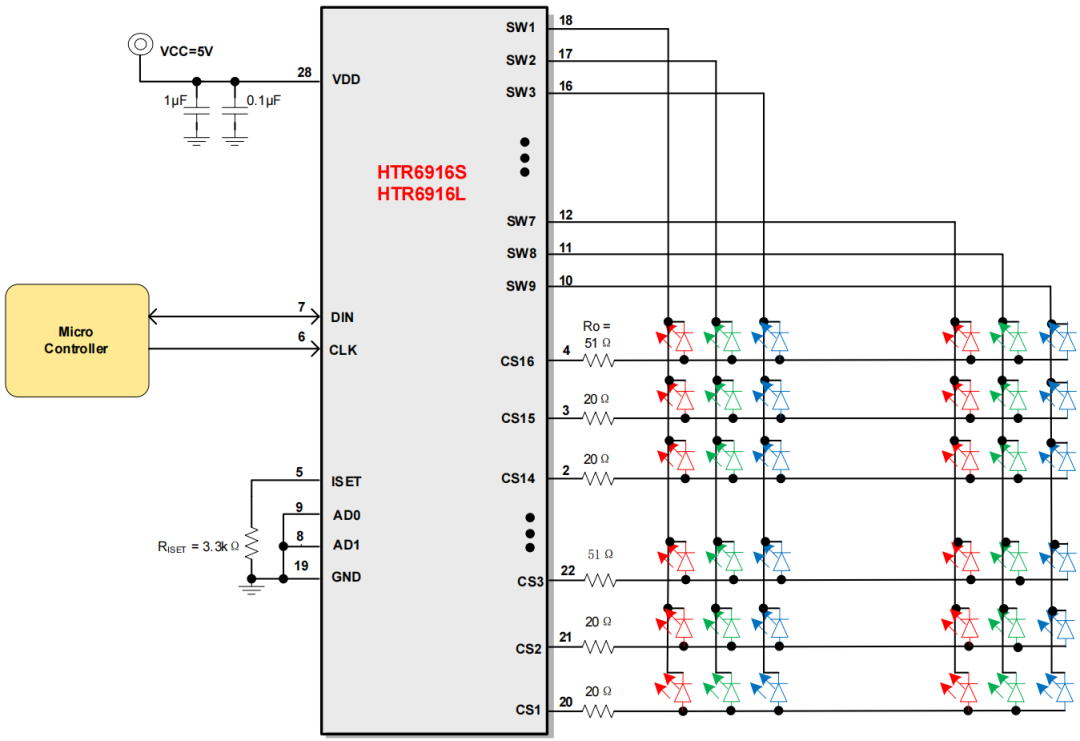

HTR6916S Driving 16×3 RGBs
|
| |
|
|
|
|
|
| |
| |
| |
 |
