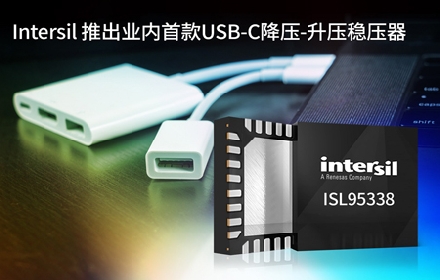

單芯片ISL95338取代2個轉換器，為平板電腦、超極本和移動電源實現USB PD3.0雙向穩壓

全球領先的半導體解決方案供應商瑞薩電子株式會社子公司Intersil近日宣布，推出業內首款針對使用可反轉USB Type－C™連接器的平板電腦、超極本、移動電源和其他移動設備的降壓－升壓穩壓器－－－ISL95338。這款新的雙向穩壓器可接受寬范圍的DC電源輸入，包括AC/DC電源適配器、USB PD3.0端口、旅行電源適配器、移動電源等，并將電源轉換成最高可達24V的穩定電壓。ISL95338還可將寬范圍的DC電源在適配器輸入轉換成20V穩定電壓。ISL95338支持USB－C生態系統，提供降壓模式、升壓模式、降壓－升壓模式，并能夠靈活地使用于任何USB－C電源管理應用。

單芯片ISL95338可替換目前用于雙向降壓和升壓模式的2個電壓轉換器，從而幫助客戶將物料清單（BOM）成本降低50%。該芯片利用了Intersil獲得專利的R3™調制技術，提供無噪聲運行、卓越的輕負載效率和超快瞬態響應。Intersil的R3技術通過結合固定頻率脈沖寬度調制（PWM）和滯環PWM的最佳特性，實現最大功率效率，從而延長電池壽命。ISL95338也兼容USB 3.1，通過SMBus/I²C提供串行通信，有助于設計工程師編程數個輸入/輸出電流和電壓轉換速率設置，創建定制的解決方案。

Intersil公司電池和光學系統產品副總裁Andrew Cowell表示：“新型ISL95338 USB－C降壓－升壓穩壓器有助于我們客戶實現具有更小尺寸、更快電池充電速度和顯著更長的電池壽命的新產品設計。移動計算設備客戶可以憑借Intersil的電池充電和電源管理創新來開發他們下一代高度差異化的產品。”

ISL95338完全兼容USB PD3.0標準，并支持可編程電源（PPS）快速充電，提供雙向5V－20V降壓、升壓、降壓－升壓模式。可以將多個ISL95338 IC與ISL95521A組合電池充電器IC或ISL9238降壓－升壓電池充電器IC配合使用，實現同步多端口USB－C充電。ISL95338還可與R9A02G011 USB PD控制器和RAJ240045 電量計IC配合使用，提供完整的USB－C功率傳輸解決方案。

ISL95338的關鍵特性和規格

提供雙向降壓、升壓、降壓－升壓模式；

在正向模式中，輸入電壓范圍為3.8V－24V，輸出電壓為最高達20V，無死區；

高達1MHz轉換頻率，充電器在DCM模式下自動降低開關頻率，且無聽見的噪聲；

可編程軟啟動；

針對VDD和VDDP的LDO輸出；

系統狀態提示功能，雙向內部放電功能；

針對負電壓轉換的有源開關；

雙向旁路模式，正向模式可用和反向模式可用

快速的切換允許單端口快速將電源從源（source）切換到匯（sink）

雙向內部輸入/輸出節點放電

兼容SMBus和自動增量I²C

對欠壓、過壓、過流和過溫的全面保護

供貨

ISL95338降壓－升壓穩壓器現已開始供貨，采用4mm x 4mm TQFN封裝。
