描述
TP4100/TP4101 是一款完整的單節鋰離子電池充電管理、放電保護芯片，首創5V電源正負極反接保護，帶電池正負極反接保護，兼容大小3mA-1000mA 充電電流。其采
用恒定電流/恒定電壓線性控制，薄型DFN 與TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。

由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件
下對芯片溫度加以限制。芯片帶有電源電壓功率自適應功能，可直接從USB 或太陽能取電。充滿電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V 之后，充電電流降至設定值1/10，TP4100 將自動終止充電。
TP4100 的放電管理包含了欠壓保護、過充保護、輸出短路保護、輸出過流保護、芯片過溫保護以及多種保護后的延時自激活恢復，其他特點包括充電電流監控器、欠壓
閉鎖、自動再充電和兩個用于指示充電狀態引腳（TP4101 有一個充電指示狀態引腳）。TP4100 采用8 引腳DFN3*3 封裝，充電電流范圍3mA-1000mA。TP4101 采用6 引腳
TSOT23 封裝，充電電流范圍3mA-600mA。

特點
·首創5V 電源反接保護；
·兼容大小3mA-1000mA 的可編程充電電流；
·鋰電池正負極反接保護；
·涓流-恒定電流-恒定電壓三段式充電；
·充電模式電源功率自適應；
·精度達到±1%的4.2V 預設充電電壓；
·最高輸入可達8V；
·20%恒流預充電；
·C/10充電終止；
·充電待機模式下的電源電流80uA，
·放電模式下BAT 待機電流4uA；
·電池2.6V欠壓保護停機，充電自恢復；
·過充保護，輸出短路保護，輸出過流保護；
·保護后，8秒后自恢復；
·兩種薄型封裝可供選擇DFN3*3-8/TSOT23-6。
·輸入電源電壓（VCC）：-5.5V～9V
·PROG：-0.3V～VCC+0.3V
·BAT：-4.2V～9V
·CHRG：-0.3V～9V
·BAT 短路持續時間：連續
·BAT 引腳電流：1200mA
·PROG 引腳電流：1500uA
·最大結溫：145℃
·工作環境溫度范圍：-40℃～85℃
·貯存溫度范圍：-65℃～125℃
·引腳溫度（焊接時間10 秒）：260℃

應用
·微型鋰電池設備
·可穿戴、高集成度鋰電池設備
·鋰電池便攜設備等

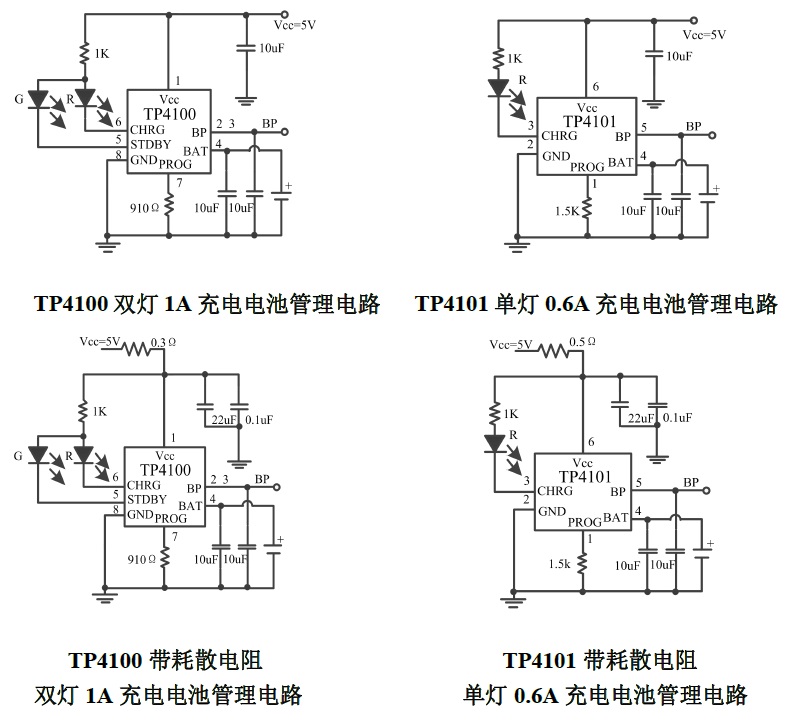

典型應用原理圖

TP4100/TP4101 測試使用注意事項
1、為保證各種情況下可靠使用， 防止尖峰和毛刺電壓引起的芯片損壞， 建議
TP4100/TP4101 應用中Vcc 端和BAT 端分別10uF 的陶瓷電容以及0.1uF 陶瓷電容，所有電
容位置須靠近芯片引腳放置，不宜過遠。在應用于電源反接保護環境下，要求使用帶耗散電
阻并增大輸入電容的應用電路。
2、如需測試TP4100/TP4101 充電電流，芯片BAT 端應直接連接電池正極，不可串聯電
流表，電流表可接在芯片Vcc 端。
