當前位置：首頁->產品展示->功放IC->HT876(帶任意限幅的高保真D類/AB類切換10W立體聲功放IC，適用于兩節鋰電池串聯供電的音頻產品） |
|
|
| 產品名稱： |
HT876(帶任意限幅的高保真D類/AB類切換10W立體聲功放IC，適用于兩節鋰電池串聯供電的音頻產品） |
| 封裝形式： |
TSSOP-20 |
| 兼容型號： |
|
| 產品功能： |
2X10.9W/8.5V/4Ω或18W/8.4V/2Ω |
產品規格書下載： HT876.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
|
概述
HT876是一款立體聲D類和AB類音頻功率放大器。在D類模式，VDD = 9.0V、THD+N=10%、4Ω負載、1kHz信號條件下，能連續輸出2×10.9W功率。
HT876具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT876還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT876內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・可任意配置的限幅功能自由選擇音頻限制幅度，使輸出音頻信號限制在固定失真水平內
・內置自動限溫控制功能
・支持并聯單聲道（PBTL）
・支持AB類與D類切換
・THD+N: 0.02%（VDD = 8.4V, RL = 4Ω, fIN = 1kHz,
Po = 2×1.0W, BTL）
・輸出功率(fIN = 1kHz, THD+N = 10%)
2×10.9W (VDD=9.0V, RL=4Ω, BTL)
18W (VDD=8.4V, RL=2Ω, PBTL)
・VDD供電范圍：2.5V至9.8V
・多種增益選擇：21dB, 25.5dB, 30dB
・免濾波器數字調制，直接驅動揚聲器
・保護功能：過流/過熱/欠壓異常保護功能
・無鉛無鹵封裝，TSSOP20L-PP

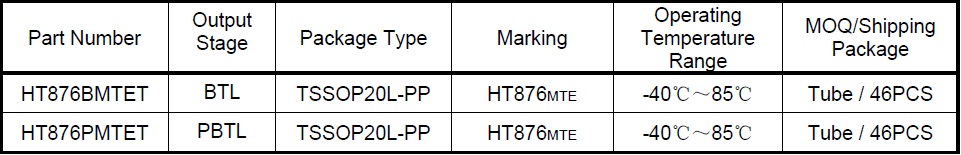

訂購信息
應用
・藍牙音箱/智能音響 ・便攜式音箱 ・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・拉桿音箱 ・平板電腦，筆記本電腦 ・便攜式游戲機
・小尺寸LCD電視/監視器 ・MP4, 導航儀

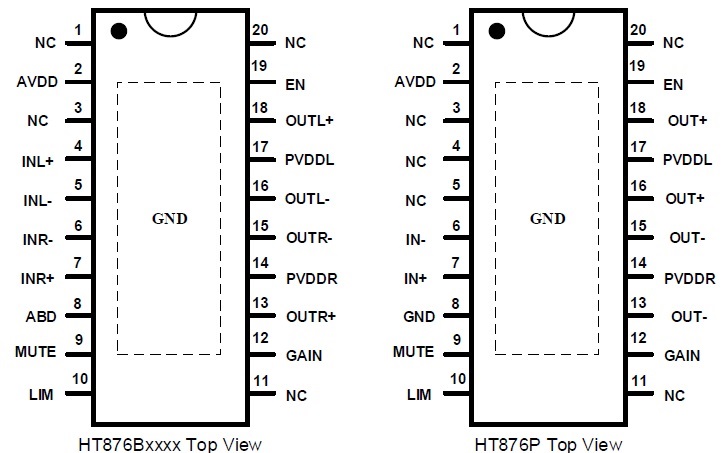

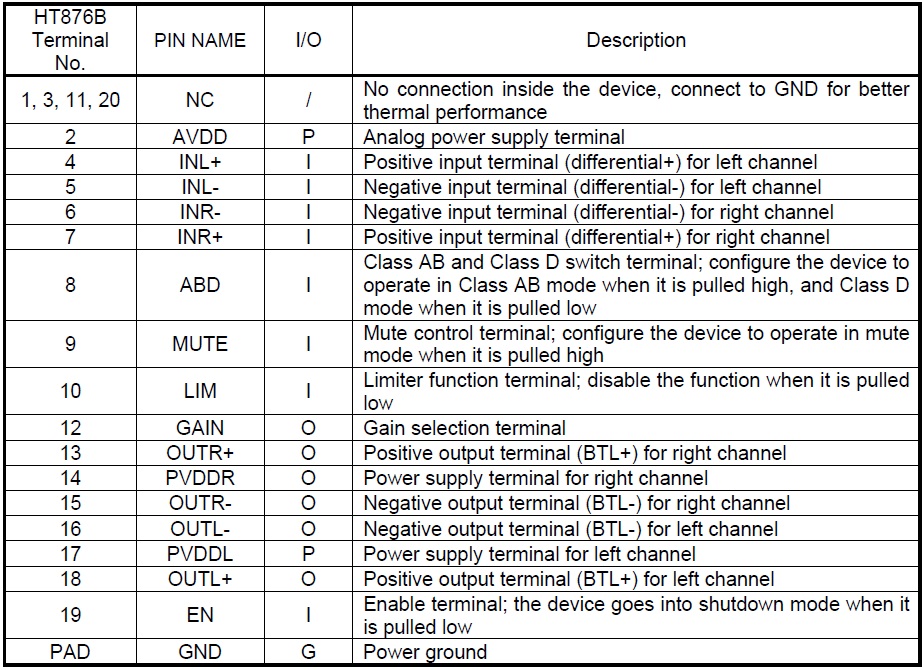

管腳排列及定義

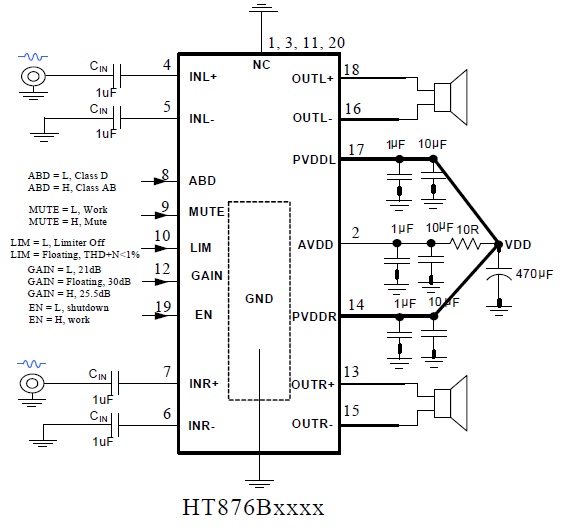

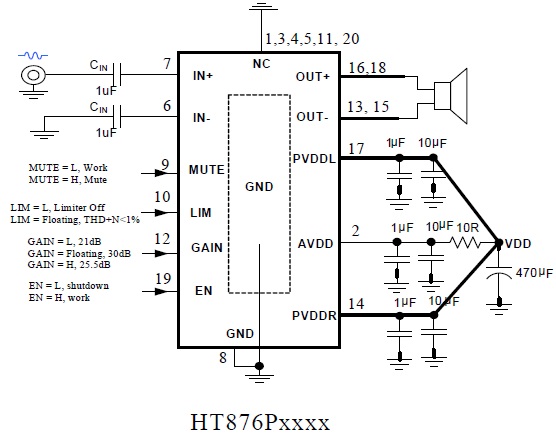

典型應用圖
DEMO實物圖
|
|
| |
|
|
| |
| |
|
