當前位置：首頁->產品展示->功放IC->ACM3128(動態調整升壓CLASS H功能、40W立體聲/80W單聲道D類音頻功放IC） |
|
|
| 產品名稱： |
ACM3128(動態調整升壓CLASS H功能、40W立體聲/80W單聲道D類音頻功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
AD52090/TPA3110 |
| 產品功能： |
2×32.5W, 1% THD+N, 24V, 8 , BTL;
1×65W, 1% THD+N, 24V, 4 , PBTL;
2×42W, 1% THD+N, 24V, 6 , BTL;
1×84W, 1% THD+N, 24V, 3 , PBTL;
2X48W, 1% THD+N, 22V, 4 , BTL; |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM3128A 在 6Ω負載下可以輸出立體聲 2X42W，或者單通 道 3Ω 負載下輸出 1X64W，失真度都是 THD+N=1%的條件 下測試。ACM3128A 是一款高效率的 D 類音頻功放。采用 新型專利技術動態 PWM，降低全輸出段的功耗。 ACM3128A 工作電壓范圍在 4.5-26.4V，輸出配置可以立體 聲 BTL，也可以單通道 PBTL。 為降低 EMI 噪聲，ACM3128A 提供了兩個頻率的展頻選項 (384kHz, 480kHz)，在一定條件下可以免電感。 ACM3128A 還提供了全差分輸入，pop 音抑制，提供 4 種增 益選擇等功能(20dB,26dB,30dB and 34dB)。
提供功率限制功能選項和喇叭直流保護功能，避免喇叭受到損傷。另外有短路保護功能，過溫保護，過壓，欠壓保 護等功能避免器件受到損傷.
特征
單電源供電
PVDD: 4.5V-26.4V
內置5V LDO
多種輸出配置
2×32.5W, 1% THD+N, 24V, 8 , BTL
1×65W, 1% THD+N, 24V, 4 , PBTL
2×42W, 1% THD+N, 24V, 6 , BTL
1×84W, 1% THD+N, 24V, 3 , PBTL
2X48W, 1% THD+N, 22V, 4 , BTL
優異音頻性能
- THD+N ≤ 0.02% 測試條件 1W, 1kHz,4Ω， PVDD = 24V
- 高階調制全頻段內有著更低的 THD+N指標
- 底噪≤ 63uVrms
- <5mv 輸出直流偏置
高效率ClassD 性能
- >90% 效率使得大部分情況下不用散熱片
- 低靜態電流: <24mA, PVDD=24V, 輸出LC =10uH+0.68uF
- 專利技術全輸出電平降低電感紋波電流
低EMI 技術
- 展頻選擇
- 180˚ PWM 相位移位
增益管理
- 20dB, 26dB, 30dB, 34dB 4個增益檔位選擇
- Mute 靜音功能
- 可調整功率限制
模擬保護
- 短路保護，自恢復功能可選
- 欠壓保護
- 輸出直流檢測保護
- 過溫保護及自恢復
應用
藍牙/WIFI 音箱、聲霸 、監視器、家庭音響設備、液晶電視、筆記本等

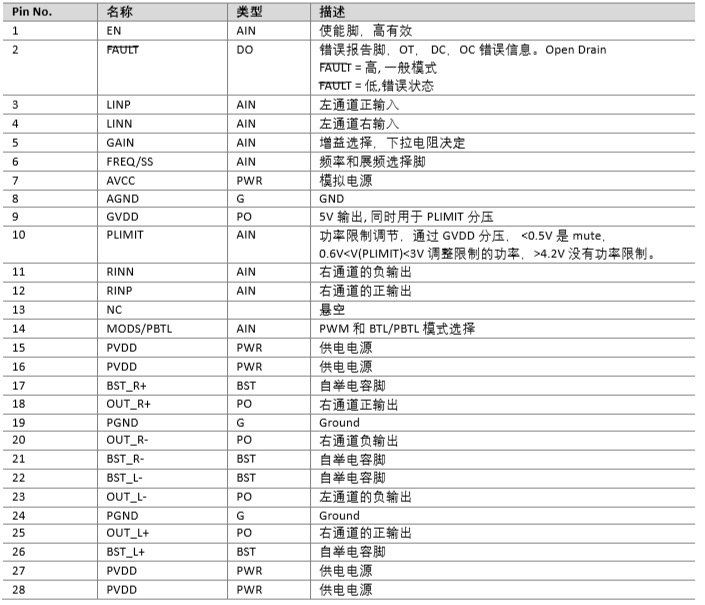

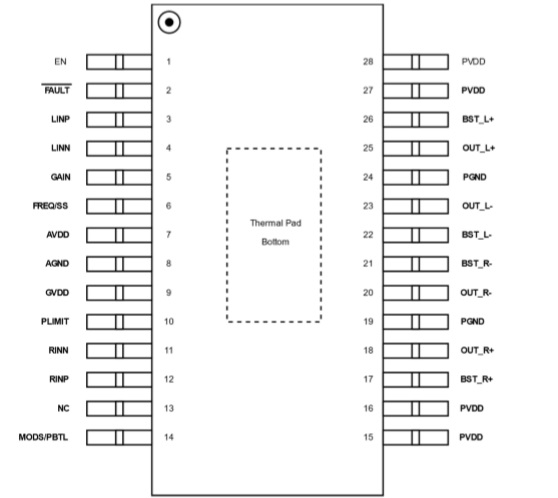

管腳和功能描述

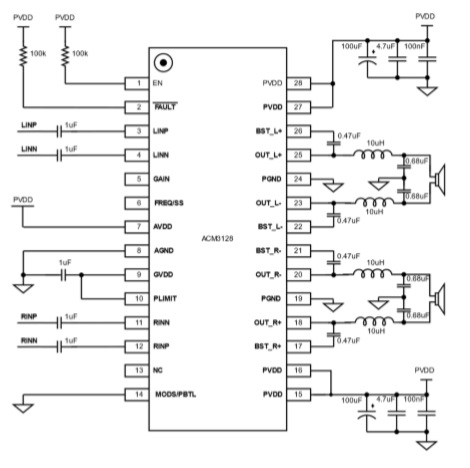

立體聲典型應用圖

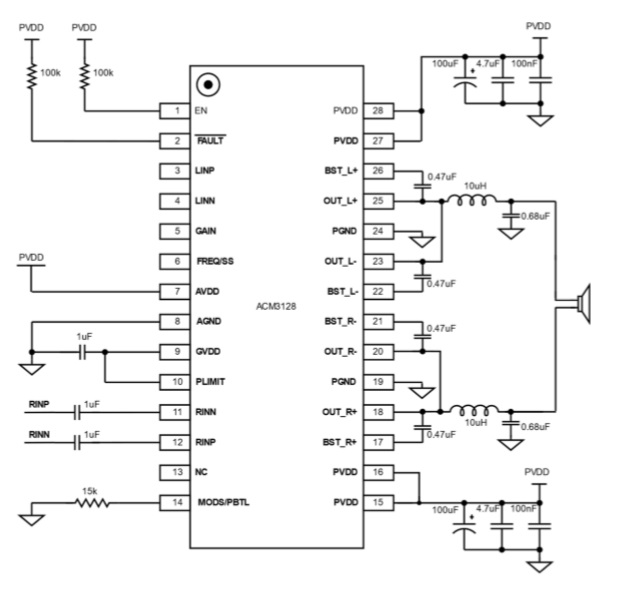

單通道典型應用圖
|
|
| |
|
|
| |
| |
|
