當前位置：首頁->產品展示->功放IC->ACM3129(57W立體聲/110W單聲道D類音頻功放IC) |
|
|
| 產品名稱： |
ACM3129(57W立體聲/110W單聲道D類音頻功放IC) |
| 封裝形式： |
TSSOP-28(散熱片在背部，支持外接散熱器） |
| 兼容型號： |
|
| 產品功能： |
2×57W, 1% THD+N, 24V, 4Ω, BTL ；
1×110W, 1% THD+N, 24V, 2Ω, PBTL |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM3129A 在4Ω負載下可以輸出立體聲2X57W，或者單通道2Ω負載下輸出1X110W，失真度都是THD+N=1%的條件下測試。ACM3129A 是一款高效率的D類音頻功放。采用新型專利技術動態PWM，降低全輸出段的功耗。 ACM3129A工作電壓范圍在4.5-26.4V，輸出配置可以立體聲BTL，也可以單通道PBTL。為降低EMI 噪聲，ACM3129A提供了兩個頻率的展頻選項 (384kHz, 480kHz)，在一定條件下可以免電感。 ACM3129A還提供了全差分輸入，pop音抑制，提供 4 種增益選擇等功能(20dB,26dB,30dB and 34dB)。
提供功率限制功能選項和喇叭直流保護功能，避免喇叭受到損傷。另外有短路保護功能，過溫保護，過壓，欠壓保 護等功能避免器件受到損傷. ACM31XX系列帶有CLASS H動態升壓控制功能，隨著音樂信號的動態變化，改變升壓芯片的FB腳電壓，從而使得PVDD跟隨音樂信號變化，極大程度的延長了電池產品的播放時長。
特征
單電源供電
- PVDD: 4.5V 到 26.4V
- 內置5V LDO供其他設備使用
多種輸出配置
- 2×57W, 1% THD+N, 24V, 4Ω, BTL
- 1×110W, 1% THD+N, 24V, 2Ω, PBTL
優異的音頻性能
- THD+N ≤ 0.02% 測試條件: 1W, 1kHz, 4Ω, PVDD = 24V
- 高階調制全頻段內有著更低的 THD+N指標
- 底噪 ≤ 63uVrms
高效率Class-D 性能
- >90% 效率使得大部分情況下不用散熱片
- 超低靜態功耗: <24mA, PVDD=12V, LC Filter=10uH+0.68uF
- 專利技術全輸出電平降低電感紋波電流， 降低EMI技術
- 展頻選擇 - 180˚ PWM 相位移位
增益管理
- 20dB, 26dB, 30dB, 34dB含4個增益檔位選擇
- Mute 靜音功能
- 可調整功率限制
模擬端性能保護
- 短路保護，自恢復功能可選
- 欠壓保護
- 過壓保護
- 輸出直流檢測保護
- 過溫保護及自恢復
典型應用
藍牙音箱、WIFI 音箱、聲霸、音頻設備、監視器、家庭影院、液晶電視、筆記本等

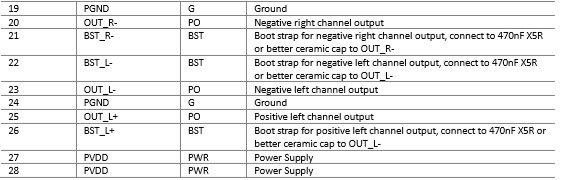

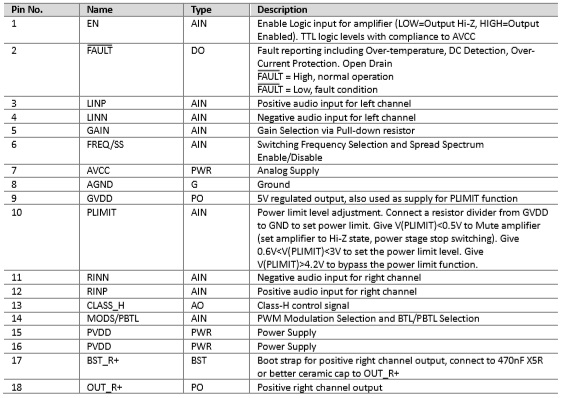

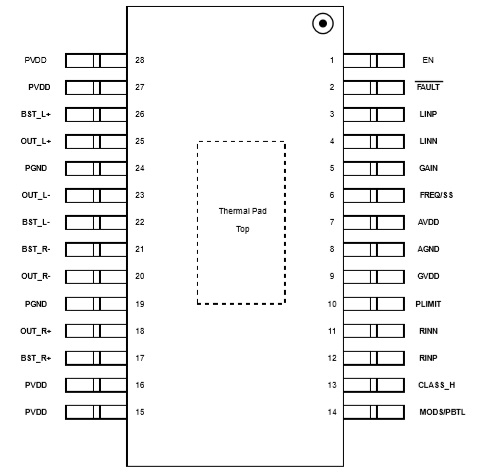

管腳和功能描述
立體聲典型應用圖

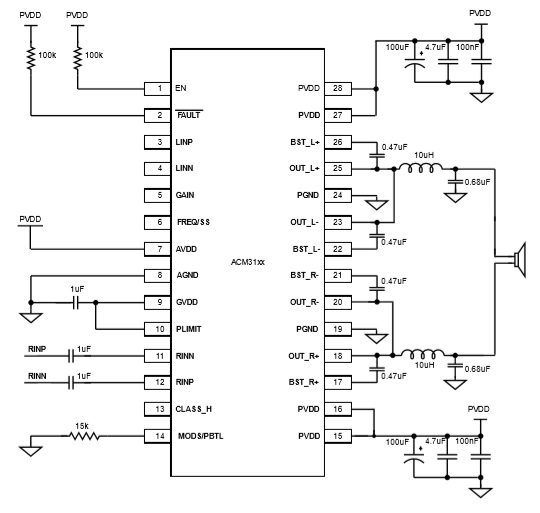

單通道典型應用圖
|
|
| |
|
|
| |
| |
|
