概述
ACM3156是一款立體聲/單聲道D類音頻放大器，立體聲模式下4Ω負載可輸出高達2×110W功率 ，單聲道模式下2Ω負載可輸出1×220W功率， 效率高達92% 。為降低功耗 ，該放大器采用了一種新型專利調制方案——動態PWM ，可在全段功率范圍內有效減少電感發熱損耗。
ACM3156支持4.5V-34V單電源供電 ，輸出可配置成BTL立體聲或PBTL單聲道工作模式。
ACM3156提供了一種擴頻調制模式 ，可降低電磁干擾噪聲 ，并提供兩種開關頻率選項（ 384kHz 、480kHz） 。
ACM3156全差分輸入 、具備良好的上電/掉電POP聲抑制功能，以及四種可選增益設置（ 20dB、26dB、32dB和36dB） 。配備可調功率限制功能和揚聲器直流保護 ，確保揚聲器免受損壞 。短路保護、過溫保護及過壓/欠壓保護功能可在故障情況下防止設備受損。
特征
單電源供電
-PVDD：4.5V至32V
-內置5V LDO
.輸出功率
-2×110W, 1% THD+N, 32V, 4Ω, BTL
-1×220W, 1% THD+N, 32V, 2Ω, PBTL
.卓越的音頻性能
-THD+N ≤ 0.02% at 1W, 1kHz, 4Ω, PVDD = 32V
-高階調制器可實現全音頻頻帶更優的THD+N
-底噪聲（A加權）≤100 uVRMS
.高性能CIass-D驅動模塊
-效率>90%
-低空載電流：<30mA, PVDD=24V, LCFilter=10uH+0.68uF
-專利調制方案：最小化所有輸出功率級的電感紋波電流
.低EMl技術
-擴頻控制
-180° PWM 相移
.增益設置
-20dB、26dB、32dB、36dB固定增益檔位
-靜音功能
-可編程功率限幅功能
.保護機制
-帶自動恢復的短路保護
-欠壓保護
-過壓保護
-輸出直流檢測保護
-過溫保護
應用
藍牙等無線音響、聲霸；監視器，家庭影院等.

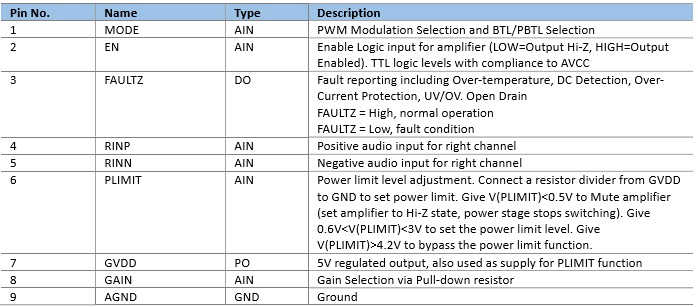

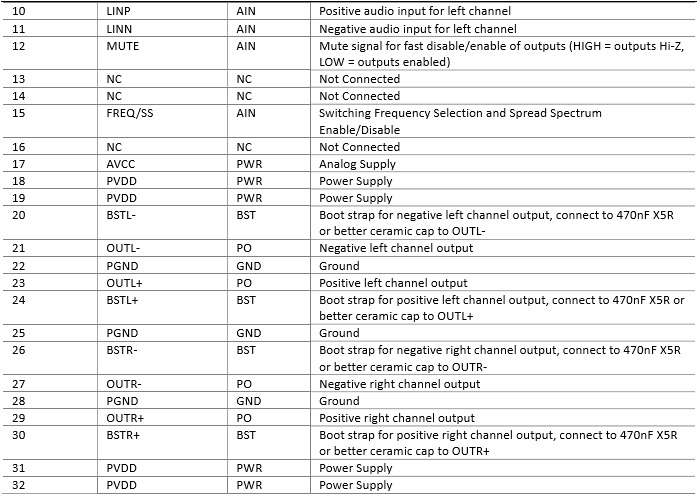

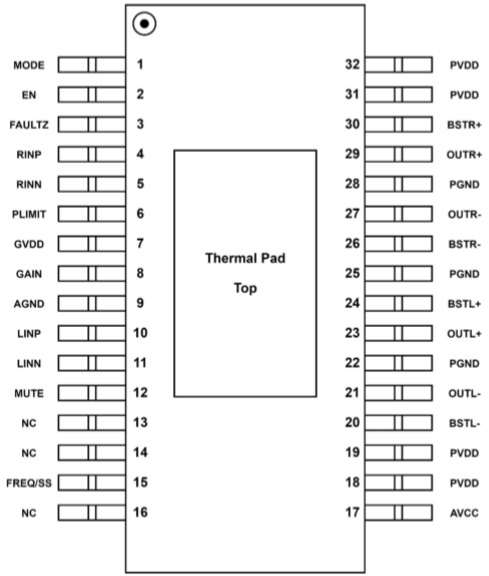

管腳排列及定義
簡化應用原理圖
立體聲

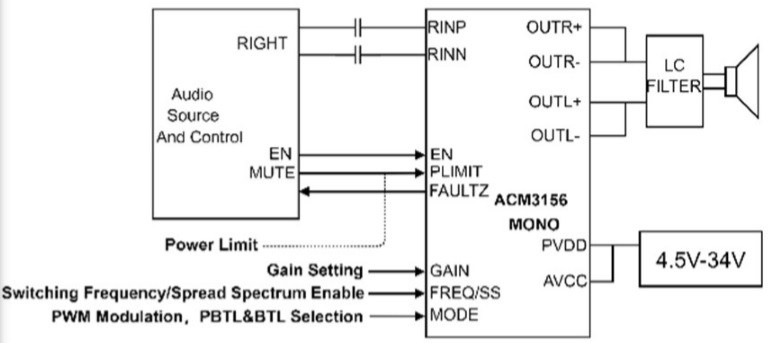

單聲道
|
