| 產品名稱： |
ACM8622(內置DSP、15W立體聲I2S輸入數字功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
TAS5805/ACM8625/ACM8628 |
| 產品功能： |
2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%)；
2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
| 概述
ACM8622 一款高度集成、高效率的雙通道數字輸入功放。供電電壓范圍在 4.5V-14.5V,數字電源是 3.3V。在 4 歐負載下，輸出功率可以到 2×14W，PBTL 模式下單通道可以輸出 1×23W @1% THD+N.
ACM8622 采用新型 PWM 脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止 POP 音的產生。
拓頻技術的應用可以大幅降低 EMI 輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。
ACM8622 高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，8 個 EQ 和 2 個 post EQ，等多個獨立模塊，可實現多種音效。例如高低音補償等功能可以通過這些模塊實現。
特征
靈活電源配置
-供電電壓范圍 PVDD: 4.5V to 14.5V
-DVDD 和 I/O: 3.3V
輸出功率
-2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%)
-2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%)
出色的音頻性能
-THD+N ≤ 0.02% at 1W, 1kHz, PVDD = 12V
-SNR 信噪比 107dB (加權)
-超低底噪 ≤ 37uV(加權)
-超低靜態電流：16 mA
-效率：90% （6Ω load at 12V）
數字音頻接口
-I C 可選 4 個通信地址
-I S, 左、右邊對齊, TDM 音頻格式
-3 線數字音頻輸入
-采樣 32kHz, 44.1kHz/48kHz
-SDOUT 數字音頻輸出支持回聲消除 – 支持 1.1 / 2.1 系統回聲消除
集成音效算法
-數字/模擬增益調整
-集成DC濾波器
-左右通道輸入信號路由
-左右通道獨立具備 2×8 個 BQs ，另外加 2×2 個 post BQs 加強音效調節
-防爆音的壓縮器前后調節音量，動態維護音頻處理中的數字余量
保護機制
-FAULT 狀態輸出
-OCP 過流保護
-OTP 過熱保護
-UVLO 過壓欠壓保護
-數字音頻時鐘檢查
應用
便攜式音箱: 藍牙音響、拉桿音響智能音響，智能設備；家庭音頻: 電視、家庭影院；Soundbar, 條形音響，桌面音響；筆記本電腦、臺式機

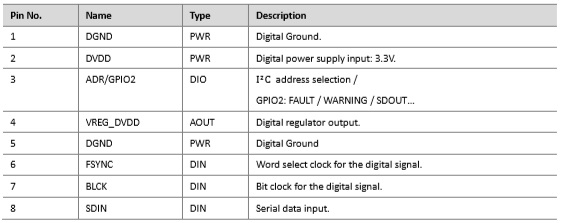

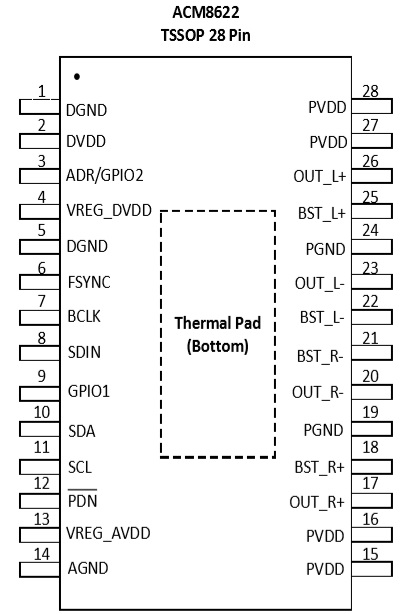

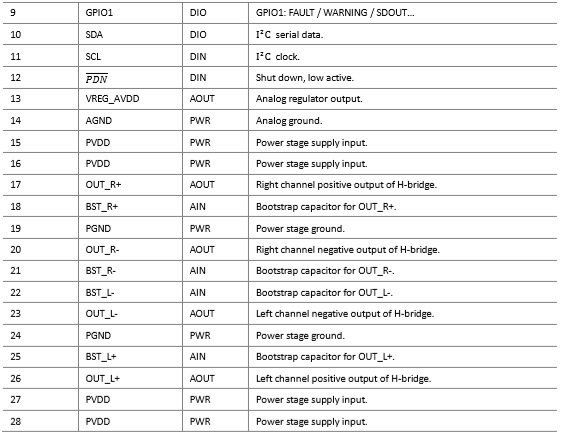

管腳配置和功能說明

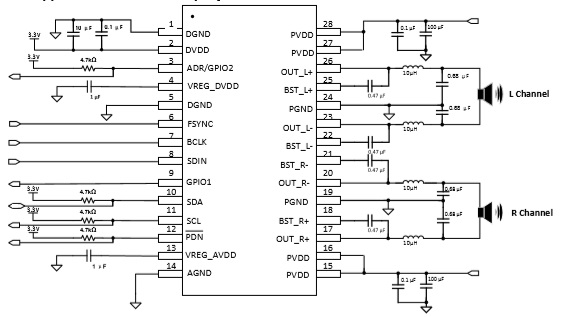

立體聲典型應用

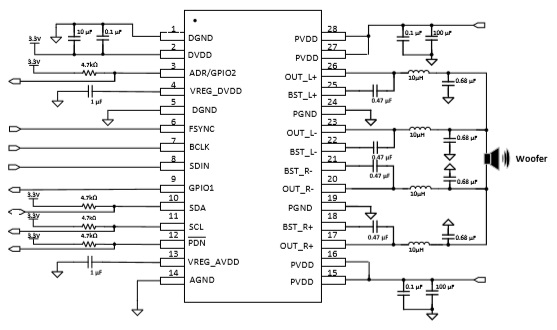

單通道典型應用
|
|
| |
|
|
| |
| |
|
