當前位置：首頁->產品展示->功放IC->ACM8687(內置虛擬低音/3D環繞音效等算法、41W立體聲I2S輸入數字功放IC） |
|
|
| 產品名稱： |
ACM8687(內置虛擬低音/3D環繞音效等算法、41W立體聲I2S輸入數字功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
TAS5805/ACM8625/ACM8628/ACM8622/ACM8623 |
| 產品功能： |
2×41W, 立體聲 (6Ω, 24V, THD+N <1%);
2×33W, 立體聲 (4Ω, 18V, THD+N = 1%) ;
1×82W, 單通道 (3Ω, 24V, THD+N <1%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM8687一款高度集成、高效率的雙通道數字輸入音頻功放。供電電壓范圍在4.5V-26.4V,數字接口電源支持3.3V。在6歐負載下，輸出功率可以達到2×41W，PBTL 3歐負載模式下單通道可以輸出1×82W@1% THD+N。
ACM8687采用新型PWM脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止POP音的產生。
擴頻技術的應用可以大幅降低EMI輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。
ACM8687高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，11個EQ和2個Post EQ，兩個小音量低音增強模塊，還包括虛擬低音增強和3D環繞音效。
另外，新型的3段DRC可以幫助用戶實現平滑和無失真的多段音效控制。
特征
靈活的供電電壓配置
- PVDD: 4.5V 到 26.4V
- DVDD 和 I/O 電壓: 3.3V
輸出功率
- 2×41W, 立體聲 (6Ω, 24V, THD+N <1%)
- 2×33W, 立體聲 (4Ω, 18V, THD+N = 1%)
- 1×82W, 單通道 (3Ω, 24V, THD+N <1%)
出色的音頻性能
- THD+N ≤ 0.03% @1W, 1kHz, PVDD = 12V
- SNR 信噪比 114 dB (A 加權)
- 底噪 ≤ 37 𝑢𝑉 - 低靜態電流 28 mA @ PVDD=12V
- 91.7% 的效率, 6Ω 負載, PVDD=20V, 2×28W
數字音頻接口
- IC 可選 4 個器件通信地址
- IS, Left-justified, Right-justified, TDM 音頻格式
- 3-線數字音頻輸入,無需 MCLK
- 輸入采樣率支持 32kHz, 44.1kHz/48kHz, 88.2kHz/96kHz, 176.4kHz/192kHz
- SDOUT 數字音頻輸出支持回聲消除
– AEC 或 1.1 / 2.1 sub 通道輸出
先進的音效算法
- 支持?jǐn)?shù)字/模擬增益調整
- 小音量下低音增強算法
- 輸入信號混合到左或右通道
- 左右通道獨立的 2×11 個 BQs 和 2×2 post BQs 支持 頻響靈活調整
- 業界獨創并取得專利的新型 DRC 結合后端均衡器， 實現平滑的多段音效控制
- 虛擬低音增強
- 3D 環繞音效
保護機制
- FAULT 狀態通過 I/0 和 I2C 寄存器輸出
- OCP 過流保護
- OTP 過熱保護
- UVLO 過壓和欠壓保護
應用
便攜音箱: 藍牙音箱, 語音助手音箱 ；家庭音頻: 電視，聲霸，STB 盒子，家庭影院；筆記本、臺式機等

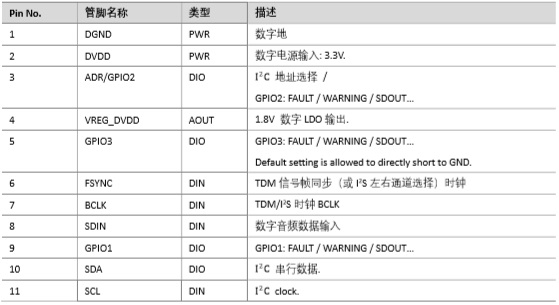

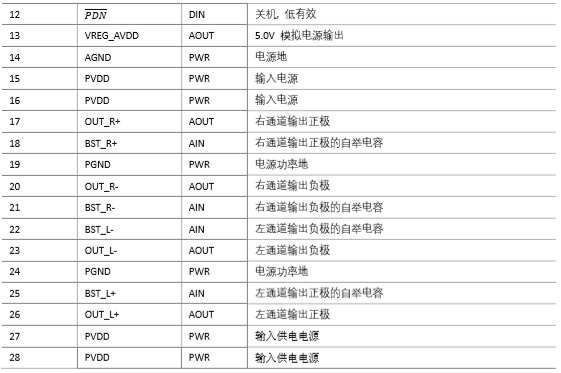

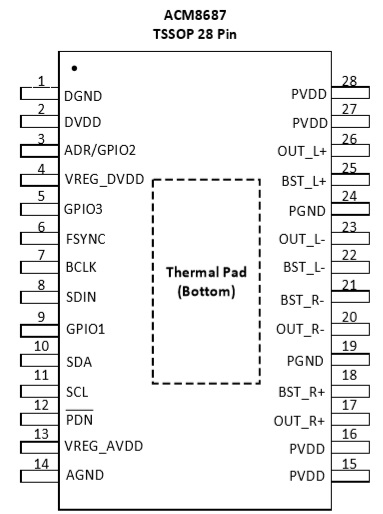

管腳配置和功能說明
應用原理圖
立體聲典型應用

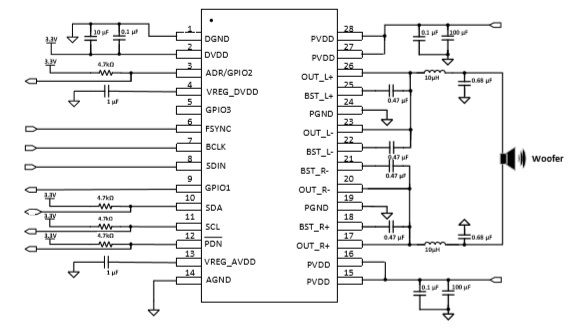

單通道典型應用
|
|
| |
|
|
| |
| |
|
