當前位置：首頁->產品展示->功放IC->ACM8685(內置DSP虛擬低音/3D音效等算法、27W雙聲道I2S數字功放IC） |
|
|
| 產品名稱： |
ACM8685(內置DSP虛擬低音/3D音效等算法、27W雙聲道I2S數字功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
ACM8622/ACM8625/ACM8628 |
| 產品功能： |
2×32W, 立體聲輸出(8Ω, 22V, THD+N = 10%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
| 概述
ACM8685一款高度集成、高效率的雙通道數字輸入功放。供電電壓范圍在4.5V-26.4V,數字接口電源支持3.3V 。在8歐負載下，輸出功率可以到2×26W，PBTL 模式下單通道4歐可以輸出1×52W @1%THD+N.
ACM8685采用新型PWM脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止POP音的產生。擴頻技術的應用可以大幅降低EMI輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。
ACM8685高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，11個EQ和2個post EQ，可編程特定頻段信號動態增強，3 段提前能量預測DRC 等多個獨立模塊，可實現多種音效。例如小信號低音增強，高低音補償等功能可以通過這些模塊實現.音頻消費類電子產品所用的揚聲器體積小、功率低，因此存在動態范圍、頻率響應、聲像等方面的缺陷。通過算法來補償這些硬件方面的限制，從而展現最大清晰度、透明度和自然的音質。
特性
靈活的電壓配置
- PVDD: 4.5V至26.4V
- DVDD和I/O: 3.3V
輸出功率
- 2×26W，立體聲模式(8Ω， 22V, THD+N = 1%)
- 2×32W，立體聲模式(8Ω， 22V, THD+N = 10%)
出色的音頻性能
- THD+N ≤ 0.04% ：1W, 1kHz, PVDD = 12V
- SNR 信噪比114 dB (加權)
- 底噪 ≤ 37 uVrms
- 18mA低靜態電流
- 90% 的效率, 8Ω 負載 ,PVDD=12V
出色的音頻性能
- I2C 可選4 個器件通信地址
- I2S, 左對齊，右對齊，TDM音頻格式
- 不需要MCLK的三線數字音頻接口
- 采樣率32kHz, 44.1kHz/48kHz, 88.2kHz/96kHz, 176.4kHz/192kHz
- SDOUT 數字音頻輸出支持回聲消除 – 支持 1.1 / 2.1 系統回聲消除
高階音效算法
- 靈活的數字和模擬增益調整
- 直流阻塞高通濾波器
- 左右通道的輸入信號路由器
- 左右通道獨立具備 2×11個 BQs ，另外加 2×2 個 post BQs 加強音效調節
- 防爆音的壓縮器前后調節音量，動態維護音頻處理中的數字余量
- 3段DRC，時間延時接口結合后端均衡器，實現平滑的多段音效控制
- 小信號低音增強可編程設置
- 3D環繞立體聲
- 低音力度增強技術
- 高音修飾技術
- 3D 聲場擴展技術
- EQ 曲線修補技術
保護機制
- FAULT 狀態輸出
- OCP 過流保護
- OTP 過熱保護
- UVLO 過壓欠壓保護
- 數字音頻時鐘檢查
應用
便攜式音箱:藍牙，帶有語音助手的智能音箱、家庭音頻:電視、Soundbar、STB(機頂盒)、HTiB(盒裝家庭影院)、智能電器、個人電腦和筆記本電腦等

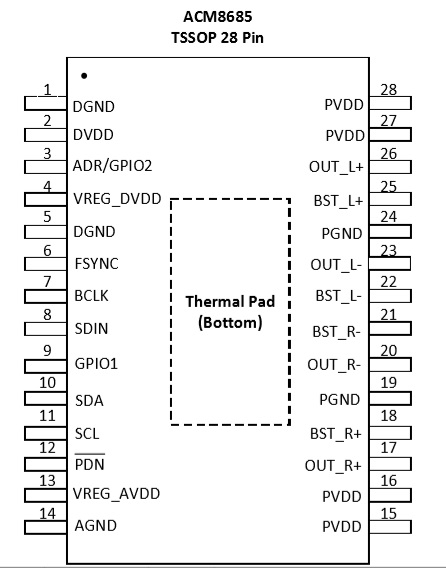

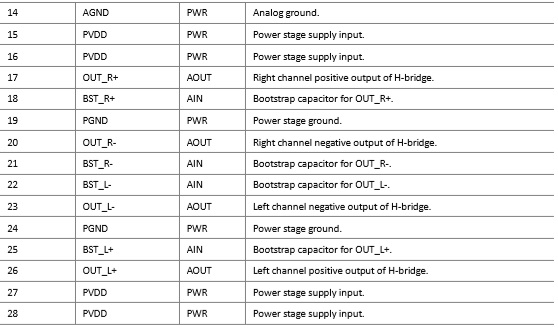

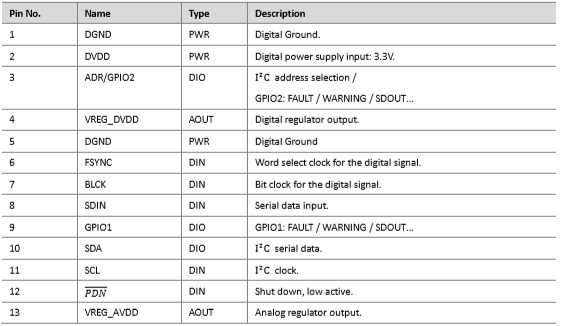

管腳配置和功能說明

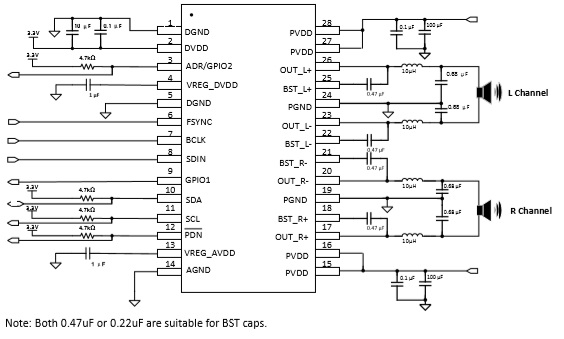

立體聲典型應用

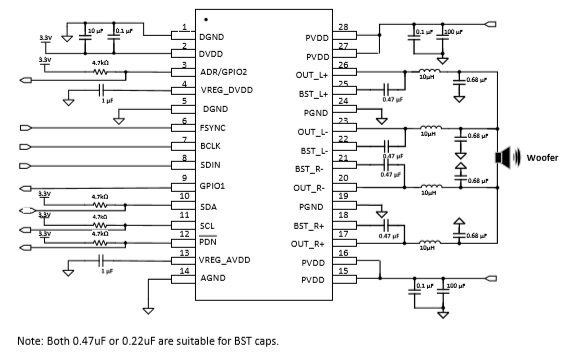

單通道典型應用
|
|
| |
|
|
| |
| |
|
