當前位置：首頁->產品展示->功放IC->HT560(30W立體聲/75W單聲道I2S數字輸入D類音頻功放IC） |
|
|
| 產品名稱： |
HT560(30W立體聲/75W單聲道I2S數字輸入D類音頻功放IC） |
| 封裝形式： |
QFN-36 |
| 兼容型號： |
|
| 產品功能： |
2X40W/18V/4Ω或75W/24V/4Ω |
產品規格書下載： HT560.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT560是一款高效I2S輸入D類立體聲音頻功率 放大器。HT560可選硬件或者軟件I2C控制。在BTL 模式，能夠提供2*30W/8Ω功率輸出；在PBTL模式， 能夠提供75W/4Ω功率輸出。
HT560具有過溫限幅功能，當芯片內部溫度達到 過溫限幅點，HT560自動降低增益，使其IC能夠連續 播放而不間斷。另外，HT560具有功率限制功能，一 種是限幅功能，在輸出端限制一定的輸出幅度，使其 不損壞喇叭。另一種為AGC防削頂失真功能，開啟后， 可有效改善因輸入幅度過大或者電源電壓降低造成 的破音失真。
此外，HT560內置關斷功能使待機電流最小化， 還集成了輸出端過流保護、片內過溫保護和電源欠壓 異常保護等功能。
特點
・輸出功率 BTL，2ⅹ30W，24V/8Ω，連續 BTL，2ⅹ25W，16V/4Ω，連續 BTL，2ⅹ40W，18V/4Ω，峰值 PBTL， 75W，24V/4Ω，連續
・4.5V-26V寬電壓輸入范圍
・超過90%效率，無需散熱片
・立體聲I2S輸入
・32，44.1，48，88.2，96kHz采樣率
・可選硬件或軟件控制
・可編程功率限制，以及AGC功能
・過溫限幅功能
・輸出短路、過流關斷功能
・欠壓異常保護功能
・無鉛無鹵封裝，QFN36-P
應用
・藍牙音箱 ・便攜式音箱
・2.1聲道音箱 ・擴音器
・拉桿音箱 ・LCD電視/監視器

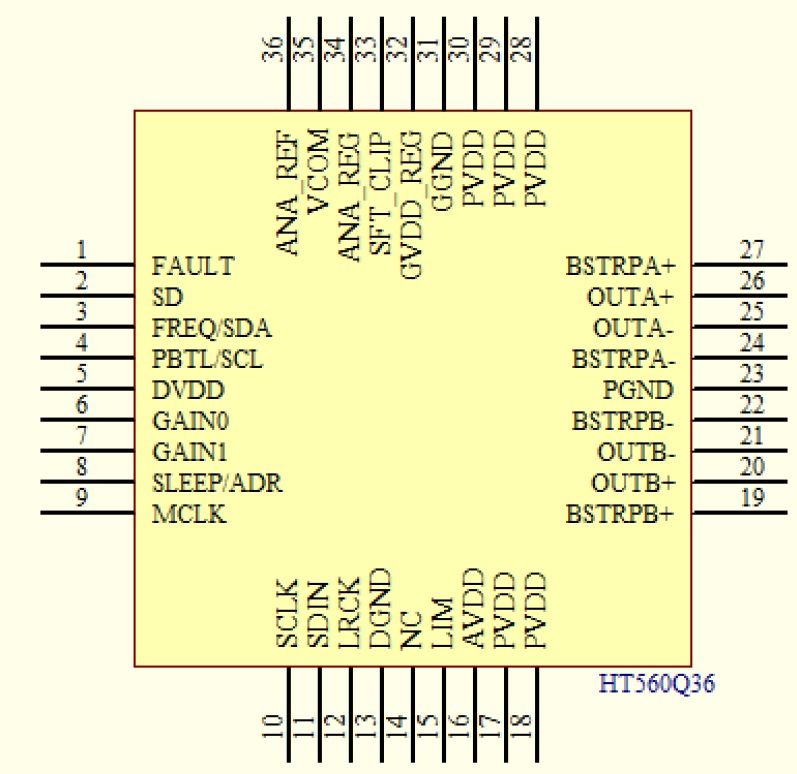

引腳信息

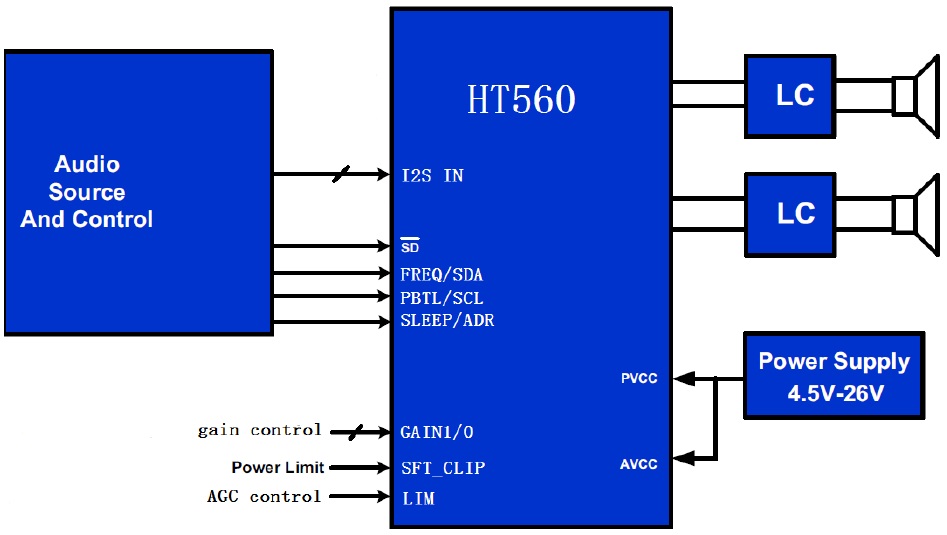

典型應用圖
|
|
| |
|
|
| |
| |
|
