Trinamic推出步進電機伺服控制器模塊

文章來源：永阜康科技更新時間：2018/6/15 14:34:00

在線咨詢：

張代明 3003290139

姚紅霞 3002514837

鄢先輝 2850985542

13713728695

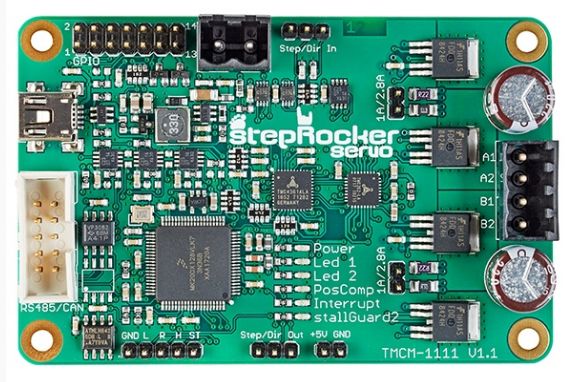

TMCM-1111-StepRocker-Servo通過閉環步進電機伺服控制器成功擴展了StepRocker™系列

Trinamic最新推出其TMCM嵌入式電機控制模塊新成員TMCM-1111-StepRocker-Servo。繼單軸驅動TMCM-1110-StepRocker被廣泛成功的運用后，新款驅動不僅同樣易于使用，還加上閉環步進電機伺服功能。

新電路板可通過跳線選擇500mA至1.0A RMS或1.1A至2.8A RMS來驅動兩相雙極性步進電機。利用Trinamic高性能的步進電機驅動芯片TMC262（用于外部MOSFET）和專用閉環運動控制器TMC4361，并配置a/b/n正交編碼器，TMCM-1111不僅經濟高效，其S曲線加減速控制可實現精確快速定位，是液體及敏感物品控制應用的理想選擇。

“如果你要求節能驅動，一般你會選擇伺服驅動。但是，在低速環境下同樣體積的步進電機其扭矩要比伺服電機大得多，所以用戶通常不采用昂貴且效率不高的變速箱。“Trinamic首席執行官M(fèi)ichael Randt解釋道，“通過我們的新型步進電機伺服驅動器，你可以獲得兩全其美的效果 - 伺服系統的效率及步進電機的價格。“

TMCM-1111通過RS485或USB串行接口（CAN改裝選件）進行控制，設計為開源硬件 - 可下載原理圖和布局和恩智浦Kinetis微控制器的簡化代碼項目（包括Trinamic的TMCL協議），尺寸類似信用卡大小85毫米x 55毫米。

參考特性

電源電壓+10... 30V

高達2.8A的RMS電機電流

S形加減速曲線

閉環步進操作

TMCL協議

開源硬件和軟件
