| 產品型號 |
功能介紹 |
封裝形式 |
工作電壓 |
備注 |
兼容型號 |
| HTD5832 |
HTD5832E是一款內置有譯碼器的低噪聲步進電機 驅動器。其輸出驅動能力達到28V±2.5A，最高支持256 細分，同時可實現低噪聲工作。 |
QFN-28 |
4.75V-28V |
內置譯碼器的2.5A低噪聲步進電機驅動芯片 |
A4988 |
| IU9019 |
概要
IU9019為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9016C有兩路H橋驅動，可以驅動兩路刷式直流電機，一個雙極步進電機，多個螺線管或者其它感性負載。
|
TSSOP-16 |
2.7V-15V |
高性價比的雙通道H橋電機驅動芯片 |
DRV8833/CS9016 |
| CS9022 |
CS9022E是一款有刷直流電機驅動器，適用于打印機、電器、工業設備以及其他小型機器。 |
SOP-8 |
6.5V-38V |
PWM控制，3.8A 刷式直流電機驅動器 |
DRV8870/A4950 |
| CS9018 |
CS9018C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9018C有兩路H橋驅動，可以驅動兩路刷式直流電機，一個雙極步進電機，多個螺線管或者其它感性負載 。 |
TSSOP-16 |
4V-18V |
雙通道H橋電機驅動芯片 |
DRV8833 |
| CS9020 |
CS9020T是專為攝像機,消費類產品,玩具和其它電壓，或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。 |
DFN-8 |
1.8V-7V |
低電壓單通道H橋電機驅動芯片 |
|
| CS9016 |
CS9016C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。 |
TSSOP-16 |
2.7V-11V |
雙通道H橋電機驅動芯片 |
DRV8833 |
| ACM6753 |
18V、3A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS |
QFN-24 |
5V-18V |
5-18V無感三相無刷電機驅動器 |
ACM6754 |

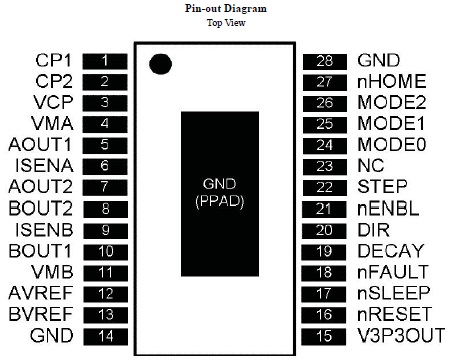

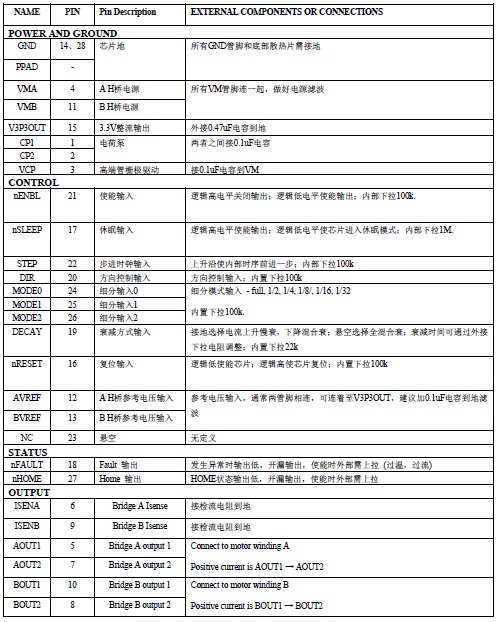

| HR8826 |
HR8826是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±3A。HR8826的衰減模式可編程。 |
TSSOP-28 |
8V-38V/3A |
具有片上1/32微步進分度器的3A雙極步進電機驅動IC |
DRV8825 |
| HR8828 |
HR8828是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±3.5A。HR8828的衰減模式可編程。 |
QFN-48/LQFP-48 |
8V-38V/3.5A |
內置步進表的3.5A集成微步進電機驅動器 |
TB6560 |
| HR3992 |
HR3992是一種便于使用PWM來控制電流的雙極微特步進電機驅動器, 輸出驅動能力達到35V和±1.5A。內部固定關閉時間的PWM電流控制時序電路可以通過串行接口進行編程，使其工作在慢衰、快衰或混合衰減模式。 |
TSSOP-24 |
8V-35V/1.6A |
DMOS 全橋 PWM 微步進電機驅動芯片 |
A3992 |
| HR4982 |
HR4982是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/32和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4982包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節器。 |
TSSOP-28 |
8V-35V/2A |
內置轉換器和過流保護的微特步進電機驅動芯片 |
A4982 |
| HR4988 |
HR4988是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32、1/64和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4988包含一個工作在慢衰或混合衰減模式的固
定關閉時間的電流調節器。 |
TSSOP-28/QFN-28 |
8V-35V/2A |
內置轉換器和過流保護的微特步進電機驅動芯片 |
A4988 |
| HR8833 |
HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。 |
TSSOP-16 |
2.70V-12.8V |
2A低電壓雙路刷式直流或單路雙極步進PWM繞組電流調節/限制電機驅動器IC |
DRV8833 |
| HR5561 |
HR5561是應用于直流電機方案的單通道H橋驅動器芯片。
HR5561的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導
通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此
外HR5561擁有低待機電流、低靜態工作電流。這些性能使能HR5561
易用于玩具方案。 |
SOP-8/DIP-8 |
1.8V-6.0V |
玩具單通道直流電機驅動器 |
AT5561 |
| HR1084 |
HR1084是應用于直流電機方案的單通道H橋驅動器芯片。
HR1084的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導
通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此
外HR1084擁有低待機電流、低靜態工作電流。這些性能使能HR1084
易用于玩具方案。 |
SOP-8/DIP-8 |
1.8V-6.0V/1A |
玩具單通道低電壓1A直流電機驅動IC |
DW1084 |
| HR4985 |
HR4985是一種便于使用的內部集成了譯碼器的微步進電機驅動器。其設計為使雙極步進電機能夠以全、半、1/4和1/8步進操作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±1A。HR4985包括一個能夠控制慢或混合衰減模式的電流調節器，其截止時間固定。 |
QFN-24 |
8V-35V/1.0A |
帶轉換器和過流保護的 DMOS 微步驅動器 |
A4985 |
| HR3988 |
HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達36V, 1.2 A。 |
TQFP-48 |
8V-35V/1.2A |
四路DMOS全橋電機驅動芯片 |
A3988 |
| HR3979 |
HR3979是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能驅動馬達以全、1/2、1/4及1/16步進操作，其內部集成了步進和直接譯碼接口、正反轉控制電路、雙H橋驅動，單路輸出額定值達到35V、±2.5A。 |
TSSOP-28 |
8V-35V/2.5A |
帶轉換器的微步 DMOS 驅動器 |
A3979 |
| HR3967 |
HR3967是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能以全、1/2、1/4及1/8微步細分驅動馬達，輸出額定值能達到30V、±750mA 。 |
SOP-24 |
8V-35V/750mA |
內置轉換器的微步進電機驅動芯片 |
A3967 |
