| HT7166 ESOP-8帶輸出關斷的13V、10A同步升壓IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2019/3/22 13:53:00 |
在線咨詢： |
| |
概述
HT7166是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7166具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
HT7166采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，
HT7166工作在PWM 模式。在輕負載條件下，該器件工作在一種可提高效率的PFM模式。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
特點
輸入電壓范圍VIN：2.7V-13V
輸出電壓范圍VOUT：4.5V-13V
內部固定峰值電流：10A
高轉換效率：
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
脈頻調制（PFM）方式
低關斷功耗，關斷電流1uA
內部固定開關頻率
內部固定軟啟動
輸出過壓 (14V)、逐周期過流、熱關斷等保護
SOP8-PP，無鉛封裝
應用
・無線音箱 ・便攜式音箱
・快充移動電源 ・電子煙
・USB TYPE-C 電源傳輸 ・拉桿音箱
・平板電腦，筆記本電腦 ・POS機終端
管腳排列及定義
典型應用圖

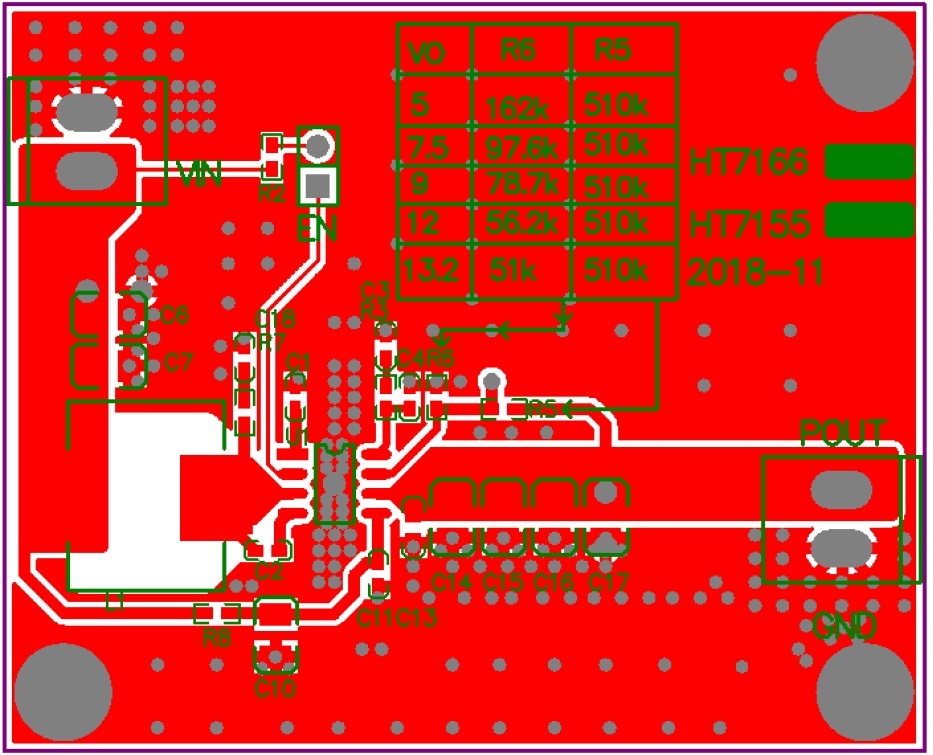

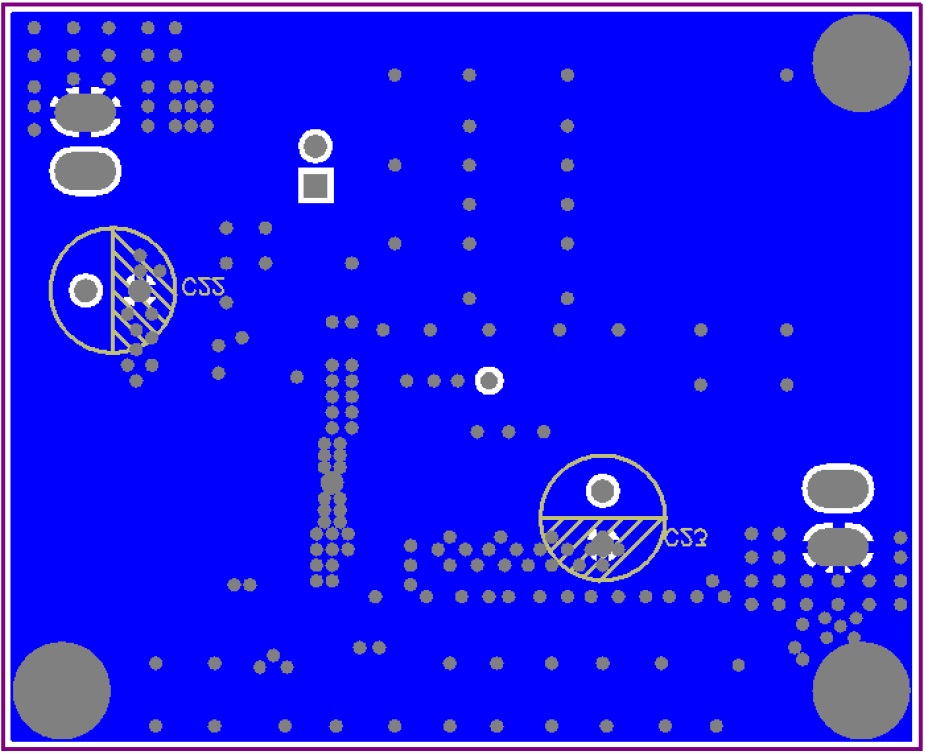

Layout Examples
詳細的產品資料及銷售聯絡信息請參看：http://www.lbxn.com.cn/products_3818.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
