在科學技術高度發達的今天，各種各樣的高科技出現在我們的生活中，為我們的生活帶來便利，那么你知道這些高科技可能會含有的電源適配器DC直插公頭嗎?
電源適配器DC插頭也簡稱為DC頭，它是電源適配器連接與其供電的產品的一個連接器，它是音叉DC頭采取的由音叉型金屬接觸彈片或直插DC頭采取的金屬空心圓柱形接觸體，絕緣基座，橫向插口，縱向插口，定向鍵槽等組成。電源適配器DC 插頭的內徑外徑規格有5.5*2.5、5.5*2.1、4.75 *1.7、4.0*1.7、3.5*1.35、3.5*1.1、3.2*0.9、3.0*1.1、2.5*0.7、2.35*0.7、2.0*0.6單位為MM等等。
分享到:
電源適配器與設備之間連接的電源插頭又稱DC頭，設備上的電源接口又稱DC做，里面藏有用于通電的金屬內針。DC頭可以按照外徑和內徑加以劃分。
電源適配器DC頭有很多種類：例如我們常見的音叉DC公頭，直插DC公頭這兩種最為常見，還有廣泛用于通訊類和IT類產品的micro USB頭，mini USB頭，USB頭，以及不常見的有點煙器頭，F(xiàn)頭， T頭，DC直插母頭，航空頭，防水頭，3芯/4芯/5芯/8芯連接頭，鱷魚夾，音頻頭，S端子， 冰箱頭，香蕉頭等等DC頭。
除了一些頂級路由器之外，絕大多數路由器適配器的DC頭都是5.5mm*2.5mm規格的。電源適配器DC插頭連接方式為兩只叉型接觸彈片定位在基座中心部位(音叉式DC頭)或一個光滑的空心金屬圓柱體定位在基座中心部位(直插式DC頭)成縱橫向排列互不相連。外露在絕緣基座圓柱體外面的同樣為一個空心金屬圓柱體(音叉式和直插式DC頭外露金屬連接部分沒有差別)，由此與插座內外連接使其通電供給與其供電之產品導通并供電，使之正常工作。
輸出電壓和電流也多在9V/0.6A~12V1A之間，此時只要非原裝(家里智能臺燈啊，其他電器，或者其他路由器)的適配器DC頭，輸出電壓和原裝適配器相同，而輸出電流大于或者等于原裝適配器的輸出電流，那就能放心使用。
電源適配器DC音叉公頭也簡稱DC音叉頭，音叉DC頭的內壁上有兩片對應的金屬彈片在DC頭內壁上有兩個彈簧片用于與DC座金屬內針接觸連接，主要是插拔力可以按用戶需要用不同的彈簧片，目的是使插頭接觸性和穩固性都是比較好的。因為內部為彈簧片接觸所以對與之匹配的DC座內針要求比較尺寸稍微寬松一點，例如5.5*2.5音叉插頭可以與5.5*2.5相匹配的插座匹配也可以與5.5*2.1相匹配的插座匹配，但如果DC頭內壁上的兩個彈簧片彈力不足的情況下肯定會接觸不良。
筆記本適配器兼容性比較強，即使電壓不同，只要相差不是很大，也是可以兼容的。比如某筆記本適配器是19v/4.74A，那么可以兼容19.5V/3.34A，20V/3.25A，18.5V/3.5A。只是需要注意，如果適配器的輸出電流偏低(輸出功率不足)，一方面會制約筆記本性能，另一方面會導致適配器異常發熱。

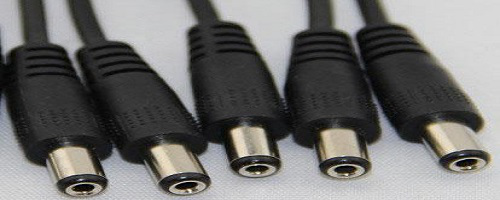

電源適配器DC直插公頭也簡稱為DC直插頭，直插DC頭的內壁就沒有彈片，整個內壁為一個光滑的金屬圓柱體，與之相匹配的DC座內針接觸連接，相對于音叉插頭其穩固性就沒那么好。但是在大電流的情況下使用比較穩定，因為直插DC頭內壁與DC座金屬內針接觸面積要大于音叉DC頭，它對DC座金屬內針尺寸要求比較嚴格，例如5.5*2.5音叉插頭只可以與5.5*2.5相匹配的插座匹配，與5.5*2.1相匹配的插座匹配的話就無法匹配接觸到或者發生接觸不良的情況。 |
