引言

D類音頻功放IC兼具體積小、發熱少、集成度高和高清音質等優勢，同等電壓能夠提供比傳統AB類音頻放大器更高的輸出功率，占板面積減少，是家庭影院系統、聲霸音箱、低音炮等音頻系統消費電子產品的理想選擇。近年來，D類音頻功放IC因其效率高，符合現代社會的發展趨勢，使得應用越來越廣泛。

日前，深圳市永阜康科技有限公司大力推廣一顆2x80W雙聲道大功率D類音頻功放IC-CS8685H，采用獨有的EQB-32（頂部散熱焊盤外接散熱器）封裝，強勁的驅動能力能夠保證大功率輸出，在26V電源電壓驅動2個4歐揚聲器、無需任何功率或電流限制、實現大功率高效率的音頻輸出。充分滿足條形音箱、后裝汽車音頻解決方案、大功率藍牙音箱的使用需求.

主要特性與優勢

- 5.0V至35V寬泛電源電壓適應多種電源應用：支持3節或4節鋰電、鉛酸鉛酸等升壓至26V； 18-30V適配器供電等應用；

- 主從模式可編程控制，可實現無限級聯功率輸出，滿足2.1、4.0、5.1等多聲道應用；

- 多重開關頻率可選，AM抑制功能，避免收音干擾;

- 低RDS(on) 、比領先的同類競爭產品低20%，可提升低頻下潛度；

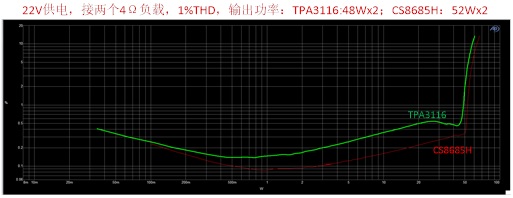

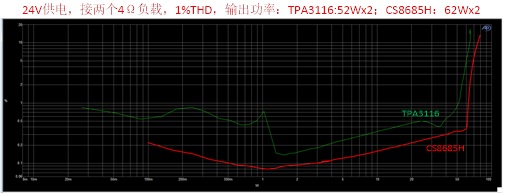

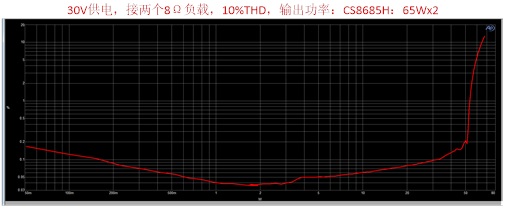

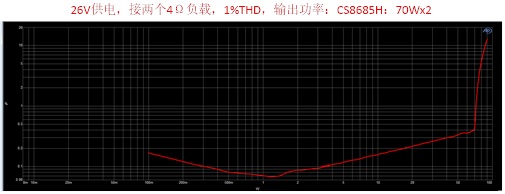

實測輸出功率指標

概要

CS8685H是-款2x80W立體聲D類音頻功率放大器，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后在供電電壓24V的情況下，最大可以輸出2x75W的連續功率；通過主從模式的設置可以讓CS8685H實現無限級聯，從而實現系統的多路輸出；CS8685H具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。CS8685H內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8685H最高可達93%以上的效率，40V以上的耐壓設計微芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。

CS8685H提供了特殊的EQB32封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。

描述

輸出功率（THD+N=10%）

 VDD = 24V@RL = 4 Ω   2x75W

 VDD = 28V@RL = 4 Ω   2x100W(峰值）

輸出功率（THD+N=1%）

 VDD = 22V@RL = 4 Ω   2x50W

 VDD = 24V@RL = 4 Ω   2x62W

 VDD = 26V@RL = 4Ω   2x70W

 VDD = 28V@RL = 6Ω   2x60W

 VDD = 30V@RL = 6Ω   2x68W

單電源供電，寬電源電壓范圍：5V-30V

高可靠性設計：40V耐壓設計

效率高達93%

三段增益可選

靜音功能控制

主從模式可編程控制，可實現無限級聯功率輸出

音頻系統帶濾波網絡，靜態電流小于15mA@24V

多重開關頻率可選，AM抑制功能

可編程功率限制

良好短路保護和具備自動恢復功能的溫度保護

良好的失真和防噗聲功能

增強型封裝設計：頂層散熱焊盤的特殊設計

差分輸入

符合汽車的應用要求

應用信息

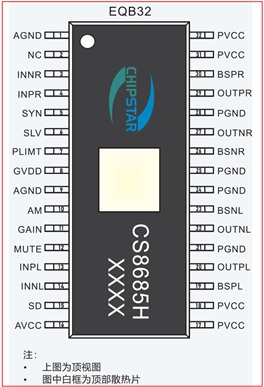

1.CS8685H腳位圖

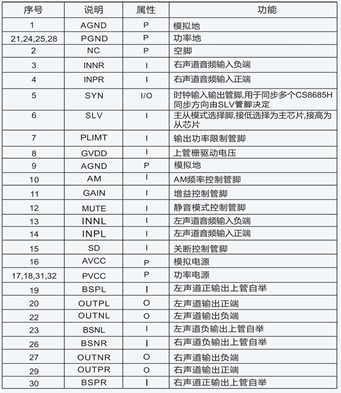

2.CS8685H管腳說明

3.CS8685H DEMO板原理圖

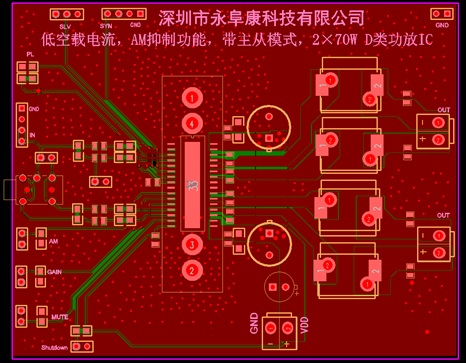

4.CS8685H DEMO板PCB頂層設計圖

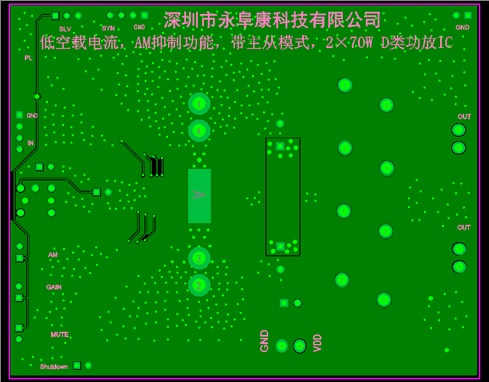

5.CS8685H DEMO板PCB底層設計圖

6.CS8685H DEMO板貼片圖

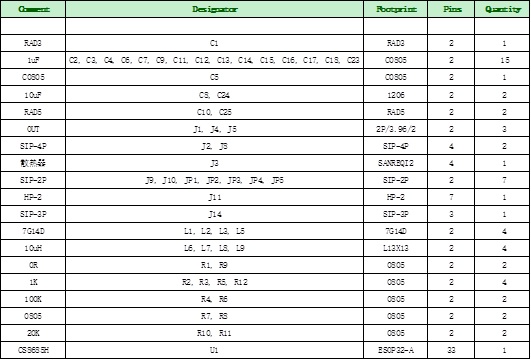

7.CS8685H DEMO板物料清單

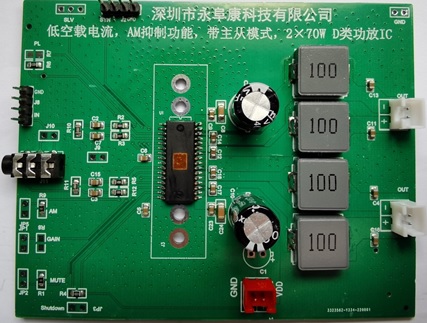

8. CS8685H DEMO板實物圖

詳細的產品資料及銷售聯絡信息請參看：http://www.lbxn.com.cn/products_4953.htm
