東芝新款車載直流無刷電機柵極驅動IC有助于提升車輛電氣元件的安全性

文章來源：永阜康科技更新時間：2024/1/3 10:43:00

在線咨詢：

張代明 3003290139

姚紅霞 3002514837

鄢先輝 2850985542

13713728695

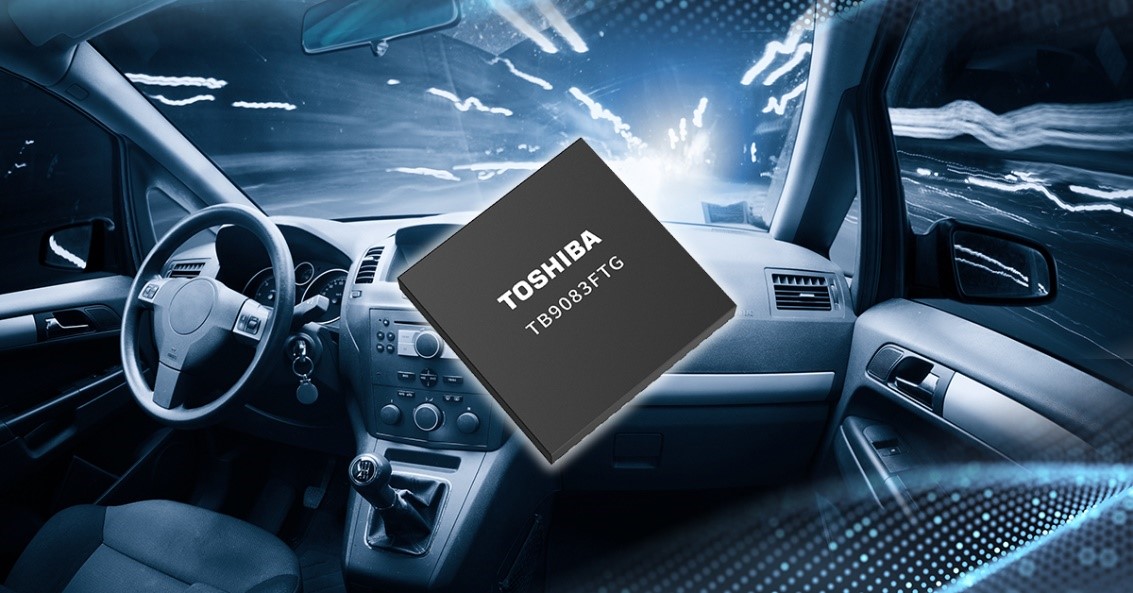

中國上海，2023年2月28日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布推出車載直流無刷電機柵極驅動IC[1]---“TB9083FTG”，該IC適用于電動轉向助力系統（EPS）、電動制動系統和線控換檔系統等應用。產品于今日開始批量出貨。

車載設備必須能夠提供符合ISO 26262道路車輛功能安全標準要求的相關性能。車載設備中采用的半導體芯片和電子元件也不例外。TB9083FTG這款新產品能夠控制和驅動用于驅動3相直流無刷電機的外置N溝道功率MOSFET。它非常適合用于滿足ISO 26262功能安全性標準第二版[2]的要求，并支持ASIL-D[3]用于高安全級別的車載系統。因此，新產品十分適用于采用直流無刷電機的車載應用，例如EPS、電動制動和線控換檔系統。

對于EPS等需要安全繼電器的系統而言，TB9083FTG內置3通道柵極驅動，以用于控制和驅動電機與電源的安全繼電器。這樣可以免于對外部組件的需要，有助于減少部件數量。

TB9083FTG采用P-VQFN48-0707-0.50-005封裝，具備可焊錫側翼[4]結構。該封裝便于使用自動光學檢測（AOI）系統對焊點進行目視檢查，并有助于提高焊點可靠性。此外，東芝已驗證其可在貼裝溫度循環測試中承受3000次循環，并獲得了相關數據，從而讓客戶能夠完全放心地使用該QFN封裝。

與現有產品相比，通過采用小型封裝（7.0mm×7.0mm（典型值）），TB9083FTG的貼裝面積減少了大約66%[5]。這樣有助于控制貼裝面積，為ECU電路板上電子元件的數量增加提供有效確保更高安全水平的冗余設計。

東芝將繼續穩步將符合ISO 26262標準第二版要求的改進功能引入用于車載3相直流無刷的電機柵極驅動IC，未提升車載設備的電氣化和安全性做貢獻。

應用：

車載設備
- 電動轉向助力系統（EPS）、電動制動系統、線控換擋系統、各類型的泵機等

特性：

-     用于安全繼電器的3通道驅動IC
-     采用小型封裝，將貼裝面積減少大約66%[5]
-     用于外部MOSFET的內置自診斷電路

主要規格：

器件型號		TB9083FTG
支持的電機類型		3相直流無刷電機
主要功能		SPI通信、 3通道電流監控放大器、驅動安全繼電器的3通道柵極驅動IC、外部MOSFET VGS鉗位功能
自診斷功能		ABIST、LBIST
錯誤檢測		欠壓檢測、過壓檢測、外部MOSFET VGS／VDS檢測、過熱檢測
工作電壓范圍		VB＝4.5V至28V， VCC＝3.0V至5.5V
外部電源		雙電源（VB、VCC）
工作溫度范圍		Ta＝-40℃至150℃， Tj＝-40℃至175℃
封裝	名稱	P-VQFN48-0707-0.50-005
	尺寸典型值（mm）	7.0×7.0
可靠性		AEC-Q100/006認證
庫存查詢與購買		在線購買

注：
[1] 用于驅動MOSFET的驅動IC
[2] 旨在以最大限度降低系統失效造成的風險的功能安全標準。重要的是，確保為利益相關方提供關于系統安全性的合理解釋。ISO 26262是面向車載應用的功能安全標準，其規定了確保實現所需功能安全的開發流程。
[3] ASIL：Automotive Safety Integrity Level，D：等級D（A至D中的最高等級）
[4] 封裝的外引線形狀
[5] 對比東芝現有產品TB9081FG（12.0mm×12.0mm（典型值））
