CS8330(單節鋰電/12V適配器雙電源供電、內置升壓15W單聲道音頻功放IC） |
| 封裝形式： |
TSSOP-20 |
| 兼容型號： |
IU8309 |
| 產品功能： |
PO at 10% THD+N, VIN=3.7V RL=4Ω+22uH 15W(D MODE NCN OFF） PO at 10% THD+N, VIN =7.4V RL=4Ω+22uH 15W(D MODE NCN OFF） |
產品規格書下載： CS8330.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS8330C是一款可以兼顧單節鋰電池和12V適配器雙電源供電應用,適用于2.7~12V各個供電節點 ,外置增益調整,帶四種防破音模式,AB/D切換,功率限制,內置BOOST升壓模塊并且升壓模塊具備自適應升壓功能的R類單聲道音頻功率放大器。在單節鋰電池供電的情況下,CS8330C可以驅動低至4Ω的負載,最大輸出15W的恒定功率;在雙節鋰電串聯供 電的情況下CS8330C可以驅動低至3Ω 的負載 ,最大輸出18W的恒定功率 .在12V適配器的供電情況下，CS8330C BOOST模塊關閉，其功放模塊可以驅動4歐姆負載輸出20W的 功率 ；CS8330C AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了更為極致的功率輸出.
CS8330C的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8330C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線 ，在FCC的標準下具有超過20dB的裕量,另外CS8330C內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8330C提供了纖小的的TSSOP20-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 15W(D MODE NCN OFF）
PO at 1% THD+N, VIN = 3.7V
RL = 4 Ω 12W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 4 Ω+22uH 15W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 3 Ω+22uH 18W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到12V
支持單節鋰電池和12V適配器雙電源供電的應用
自適應升壓功能
內置4種防破音模式
內置POWER-LIMIT(功率限制功能)
無需濾波的Class-D結構
最高84%的效率(Vbat=8.4V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (10mA)
低關斷電流 (50µA)
過流保護，短路保護和過熱保護
封裝
TSSOP20-PP
應用
便攜式藍牙音箱
引腳排列及定義

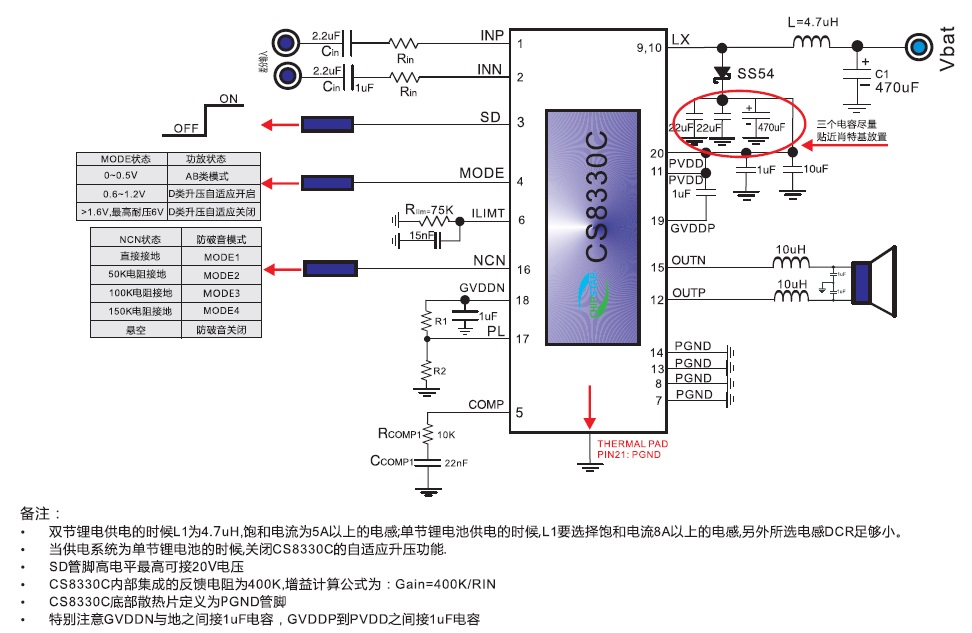

典型應用原理圖
|
|
| |
|
|
| |
| |
|
您可能對以下產品感興趣 |
|
|
|
| 產品型號 |
功能介紹 |
封裝形式 |
工作電壓 |
備注 |
兼容型號 |
| IU8309 |
PO at 1% THD+N, VIN=3.7V RL=4Ω+22uH 16W(D MODE NCN OFF） PO at 10% THD+N, VIN =7.4V RL=3Ω+22uH 25W(D MODE NCN OFF） |
TSSOP-20 |
2.7V-12V |
可單/雙節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,4種防破音,AB/D切換,功率限制,內置升壓模塊,具備自適應升壓功能,恒定25W輸出功率R類單聲道音頻功率放大器 |
CS8330 |
| IU8373 |
PO at 1% THD+N, VIN = 7V ,2X17W(BOOST升壓值為13V) |
EQA-28 |
6V-9V |
兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 雙節鋰電池串聯供電,恒定2 x 17W輸出功率R類立體聲音頻功率放大器 |
CS83711 |
| CS83705 |
18W/2.8V-5.5V(內置升壓模塊）/3Ω或26W/7.4V(內置升壓模塊）/2Ω |
EQA-16 |
2.7V-12V |
涵蓋單雙節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,三種防破音模式,AB/D切換功能,擴頻功能,靜音功能,內置升壓,恒定26W輸出功率R類單聲道音頻功率放大器 |
CS83702 |
| CS83702 |
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 10.1W(D MODE NCN OFF）
或PO at 10% THD+N, VIN = 3.7V
RL = 2Ω+22µH Ω 18W(D MODE NCN OFF）
|
EQA-16 |
2.7V-5.5V |
擴頻模式,靜音功能,三種防破音模式,AB/D切換,內置升壓,18W單聲道音頻功放 |
CS83705 |
| HT566 |
2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) |
QFN-28 |
4.5V-16V |
I2S數字輸入20W立體聲無電感閉環D類音頻功放IC |
|
| CS83711 |
PO at 10% THD+N, VIN = 7V ,2X16.5W(BOOST升壓值為11V) |
EQA-28 |
6.0V-9.0V |
兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 雙節鋰電池串聯供電,恒定2 x 16.5W輸出功率R類立體聲音頻功率放大器 |
CS83785 |
| CS83785 |
PO at 10% THD+N, VIN = 3.7V ,2X10W(BOOST升壓值為8.5V) |
EQA-28 |
3.0V-5.5V |
兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 單節鋰電池供電,恒定2 x 10W輸出功率R類立體聲音頻功率放大器 |
CS83711 |
| CS8330 |
PO at 10% THD+N, VIN=3.7V RL=4Ω+22uH 15W(D MODE NCN OFF） PO at 10% THD+N, VIN =7.4V RL=4Ω+22uH 15W(D MODE NCN OFF） |
TSSOP-20 |
2.7V-12V |
可單節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,4種防破音,AB/D切換,功率限制,內置升壓模塊,具備自適應升壓功能,恒定18W輸出功率R類單聲道音頻功率放大器 |
IU8309 |
| CS83501 |
PO at 10% THD+N, VIN = 3.7V RL = 2Ω 10.7W(BOOST升壓值為7.0V) RL = 4 Ω |
ESOP-10 |
2.5V-5.5V |
固定20倍增益,內置BOOST升壓模塊,帶防破音以及AB/D切換功能,恒定10.7W輸出 功率R類單聲道音頻功率放大器 |
|
| CS5230 |
恒定4.8W/2.5V-5.5V(內置自適應Charge Pump模塊）/4Ω |
ESOP-10 |
2.7V-5.5V |
ESOP-10內置無電感電荷泵升壓5W防破音單聲道音頻功放IC |
|
| CS8390 |
PO at 10% THD+N, VIN = 4.2V ,2X6.6W(BOOST升壓值為7.3V) |
ESOP-16 |
2.7V-5.5V |
固定20倍增益,4種防破音可選,AB/D切換功能，2X6.6W輸出功率,立體聲音頻功率放大器 |
CS8389 |
| CS8389 |
PO at 10% THD+N, VIN = 4.2V ,2X4.8W(BOOST升壓值為6.2V) |
ESOP-16 |
2.7V-5.5V |
固定20倍增益,4種防破音可選,AB/D切換功能，2X4.8W輸出功率,立體聲音頻功率放大器 |
CS8390 |
| CS8316 |
PO at 10% THD+N, VIN=7.4V
RL=4Ω+22uH 21W(D MODE NCN OFF）
PO at 10% THD+N, VIN =7.4V
RL=3Ω+22uH 25W(D MODE NCN OFF）
|
TSSOP-24 |
5V-9V |
針對雙節鋰電池串聯供電應用,固定24倍增益,防破音,AB/D切換,功率限制,內置升壓模 塊,具備自適應升壓功能,恒定25W輸出功率R類單聲道音頻功率放大器 |
|
| HX8677 |
TFT LCD Gate Driver IC，600 Output |
COG |
TFT LCD Gate Driver IC，600 Output |
|
NT39211 |
|
| |
|
| |
|
|
|
| |
