前言
在許多應用中，能源的供應與需求之間存在不匹配的情況，如電壓的變化、能源的波動性等，而同步雙向升降壓轉換器芯片就能夠解決這類問題，其可以在輸入電壓高于或低于輸出電壓的情況下，分別實現升壓或降壓的功能，從而確保輸出穩定電壓供應。與傳統的單向轉換器相比，同步雙向升降壓轉換器在能量回饋、能量損失等方面表現更為出色，大大提高系統能量利用率。
最近元芯半導體新推出了一款同步雙向升降壓控制器芯片元芯YX2865，針對目前市場火熱的氮化鎵充電器，可實現多種升降壓模式間無縫切換，轉換效率最高達98%。
元芯YX2865

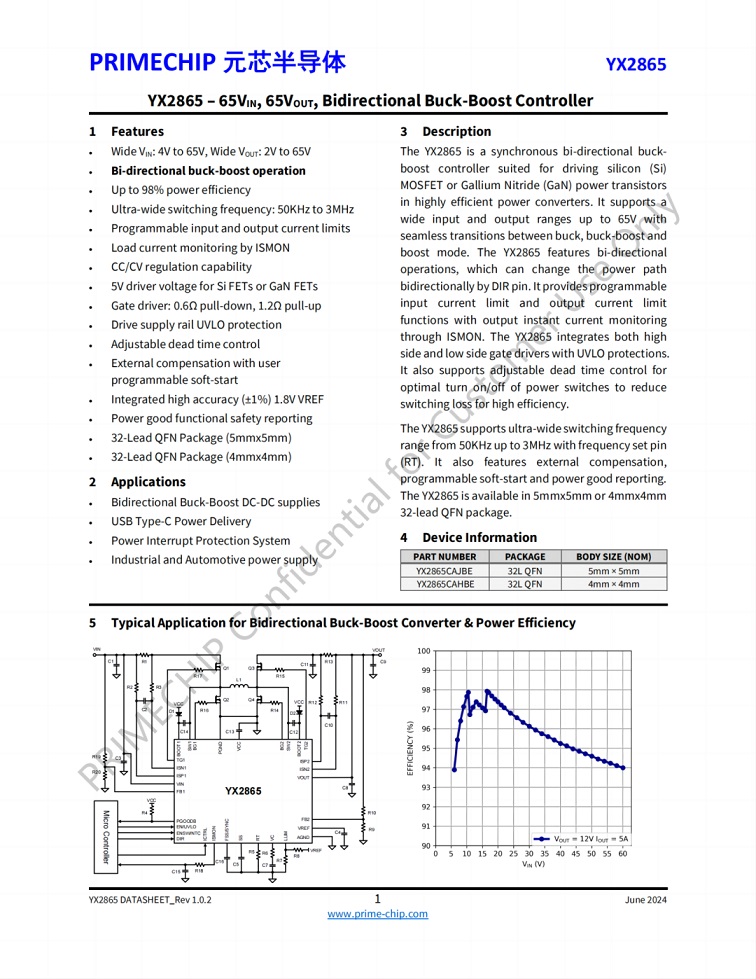

元芯YX2865是一款高度集成的同步雙向升降壓控制器芯片，設計用于驅動硅MOSFET或氮化鎵功率晶體管，以實現高效的電源轉換。該芯片支持4V至65V的寬輸入電壓范圍和2V至65V的寬輸出電壓范圍，并能在降壓、降壓-升壓和升壓模式之間無縫切換。YX2865通過DIR引腳實現電力路徑的雙向轉換，特別適用于需要靈活電源管理的應用場景。
YX2865的電源轉換效率最高可達98%，支持從50KHz到3MHz的超寬開關頻率范圍，可通過頻率設定引腳（RT）進行設置。這款芯片提供可編程的輸入和輸出電流限制功能，利用ISMON進行負載電流監測。為了優化電源開關的性能，YX2865還具備可調死區時間控制功能，有效減少開關損耗，進一步提高系統效率。
在安全性和保護方面，YX2865集成了高邊和低邊柵極驅動器，并具有UVLO保護功能，防止驅動電壓過低導致的故障。同時YX2865還支持外部補償、可編程軟啟動等功能，有效提升系統的可靠性和用戶體驗。

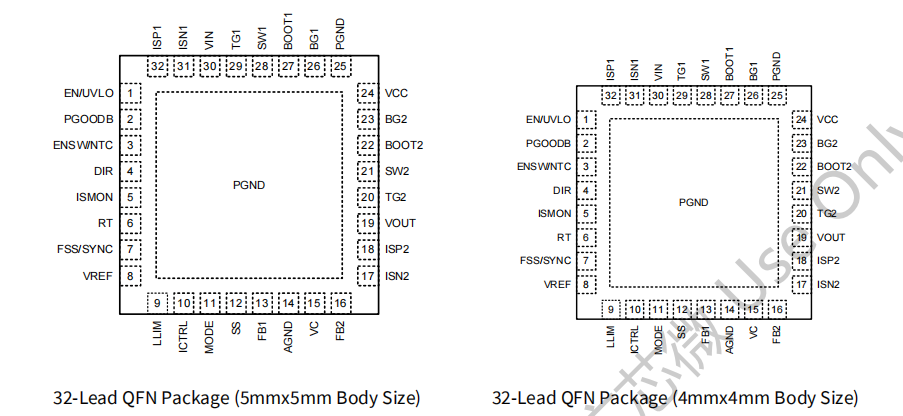

YX2865提供兩種封裝規格，分別為5x5mm和4x4mm的32引腳QFN封裝，方便工程師選擇合適的方案進行設計，可廣泛應用于雙向降壓-升壓DC-DC電源、USB Type-C電源傳輸、電源中斷保護系統以及工業和汽車電源等領域。

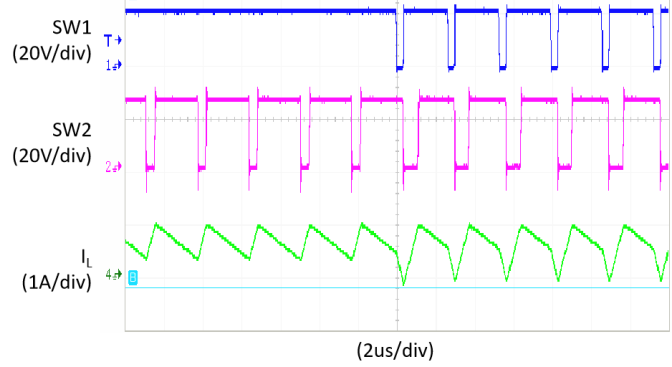

圖為由升降壓模式過渡到升壓模式，輸入端開關節點由開關變為直通，顯示節點開關波形和電感電流波形變化。

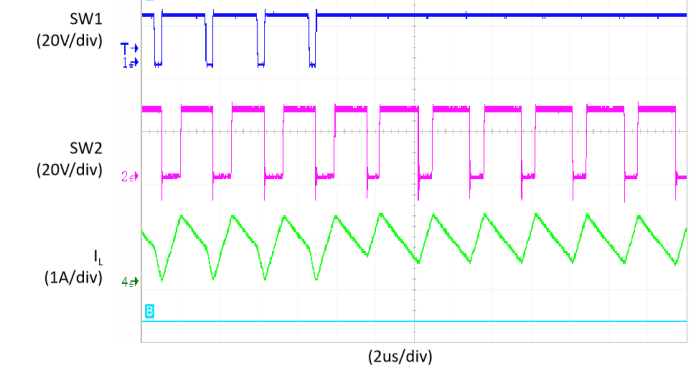

圖為由升壓模式過渡到升降壓模式，輸入端開關節點由直通變為開關，顯示節點開關波形和電感電流波形變化。
充電頭網總結
元芯YX2865支持寬輸入輸出電壓范圍，能夠在降壓、升壓和升降壓模式間無縫切換。其雙向操作功能通過DIR引腳實現電力路徑的雙向控制，電源轉換效率高達98%。具有超寬開關頻率范圍和可調死區時間控制，優化了開關時序，進一步提升系統效率。同時，集成的多種保護功能簡化了設計，提高了系統的可靠性和安全性。YX2865在各種應用場景中的競爭力非常顯著，無論是氮化鎵充電器、雙向降壓-升壓DC-DC電源，還是USB Type-C電源傳輸等高要求領域，YX2865都能提供穩定可靠的電源管理解決方案。 |
