說明

YX2165是一款同升步降壓控制器，適用于驅動高 效功率轉換器中的硅（Si）MOSFET 或氮化鎵（GaN）功率晶體管。它支持高達65V 的寬輸入范圍，最高能效為98%。YX2165 集成了具有UVLO保護功能的高端和低端柵極驅動器。它提供可編程輸入/輸出電流限制、負載電流監控和電 源良好報告。CC/CV 功能使其適用于電池充電應用。
YX2165支持50KHz至3MHz的超寬開關頻率范圍，并集成展頻頻譜(FSS)功能以優化EMI。可 選的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能，可抑制啟動期間的浪涌電流。

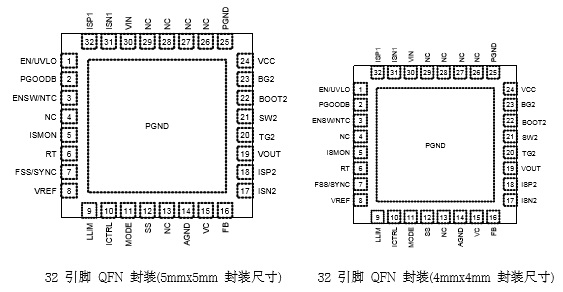

YX2165采用5mmx5mm或4mmx4mm 32引腳QFN封裝。

特性 

寬輸入電壓范圍：4V至65V，寬輸出電壓 范圍：5V至65V 

電源轉換效率高達98% 

超寬開關頻率范圍：50kHZ至3MHz 

可編程輸出電流限制，在 ISMON 上具有負載電流檢測功能 

用Si FET或GaN FET的5V驅動電壓 

柵極驅動器：0.6Ω下拉電阻，1.2Ω上拉電阻 

CC/CV調節能力 

驅動電源軌UVLO 保護 

展頻頻譜(FSS) 

具有用戶可編程軟啟動功能的外部補償 

集成高精度（±1%）1.8V 參考電壓源 

上電正常指示 

4x4mm 或 5x5mm QFN-32L 封裝

應用 

升壓DC-DC穩壓器  USB Type-C型充電器
