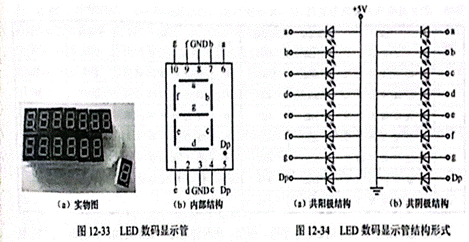

LED 數碼顯示管是一種常用的字符顯示器件,能與 CMOS、TTL 等集成電路直接配合,作靜態、動態掃描顯示之用。圖12-33(a)是LED數碼顯示管的實物圖，圖 12-33(b)是LED數碼顯示管的內部結構。它實際上是由8個發光二極管構成的，其中7個發光二極管排列成“8”字形的筆畫段，另一個發光二極管為圓點形狀，安裝在顯示器的右下角作為小數點使用。通過發光二極管亮暗的不同組合，從而可顯示出0~9的阿拉伯?dāng)?shù)字符號以及其他能由這些筆畫段構成的各種字符。
LED 數碼顯示管的內部結構共有兩種不同形式，一種是共陽極顯示器，其內部電路見圖 12-34(a)，即8個發光二極管的正極全部連接在一起組成公共端，8個發光二極管的負極則各自獨立引出;另一種是共陰極顯示器，其內部電路見圖12-34(b)，即8個發光二極管的負極全部連接在一起組成公共端，8個發光二極管的正極則各自獨立引出。LED 數碼顯示管中的發光二極管共有兩種連接方法:
共陽極接法。把發光二極管的陽極連在一起，使用時公共陽極接+5V，這時陰極接低電平的段發光二極管就導通點亮，而接高電平的則不點亮。
共陰極接法。把發光二極管的陰極連在一起，使用時公共陰極接地，這時陽極接高電平的段發光二極管就導通點亮，而接低電平的則不點亮。
驅動電路中的限流電阻器R，其阻值通常根據 LED 的工作電流計算而得到。
LED 數碼顯示管正常發光時，每段工作電流為5~10mA，每段極限工作電流 20mA,全部筆畫點亮?xí)r的電流為 35~70mA，正向電壓 <2V。LED 數碼顯示管的發光顏色大多為紅色，也有綠色、橙色的。數字時鐘、數字儀表以及其他數字顯示中都大量采用 LED 數碼顯示管。
為了顯示數字或符號，要為LED數碼顯示管提供代碼，因為這些代碼是為顯示字形用的，因此稱之為字形代碼。
七段發光二極管，再加上一個小數點位，共計8位代碼，由一個數據字節提供。各數據位的對應關系如表 12-1所示。

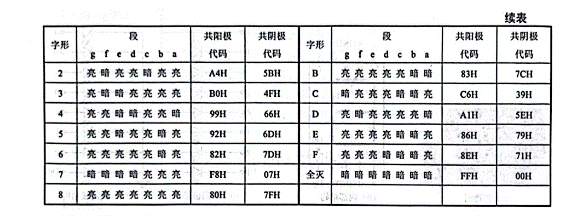

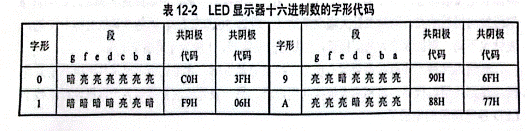

LED 數碼顯示管的字形(段)代碼見表 12-2。在程序設計時，表 12-2作為表格存入存儲單元，通過改變表格內容使顯示字形變化。所以，用軟件譯碼字形顯示比較靈活。
LED數碼顯示管的作用是顯示字符。例如，在時鐘電路中顯示時間，在測量、控制電路中顯示結果，在計數電路中顯示數字。
選用 LED 數碼顯示管時，應根據具體要求選擇合適的型號規格。外形尺寸、發光顏色發光亮度、額定功率、工作電流、工作電壓及極性等均應符合應用電路的要求。選用LED 數碼顯示管的極性(共陽型或共陰型)應與其譯碼驅動電路相匹配。通常用LED 數碼顯示管型號后面的末位數字或型號前面的兩位字母來表示顯示管的極性。不同廠家生產的 LED數碼顯示管，極性的標注方法也不相同，這一點在選用時應特別注意。
|
